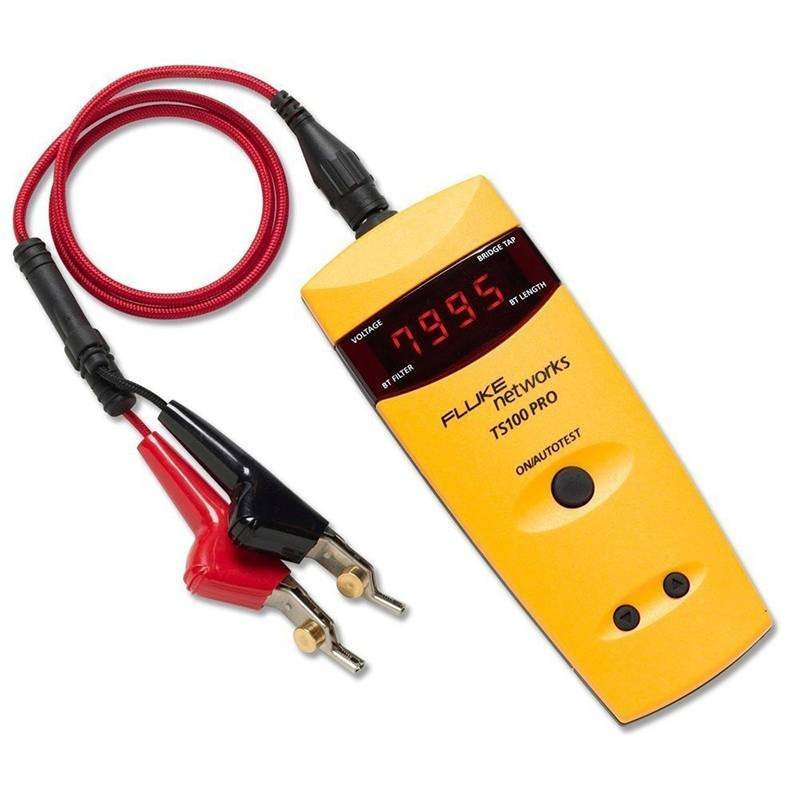

Fluke Networks TS100-PRO-BT-TDR, комплект TS100 PRO Cable Fault Finder TDR с функцией обнаружения мостовых ответвителей
Загрузка...
Комплект Fluke Networks TS100-PRO-BT-TDR Cable Fault Finder с функцией обнаружения мостовых ответвителей — универсальное решение типа «5 в 1», которое способно заменить целый набор инструментов, наиболее востребованных при обслуживании линий связи: прибор для выявления повреждений, тональный генератор, индикаторы переменного и постоянного тока и детектор пассивных ответвлений.
Набор может использоваться для диагностики 2-жильных проводов и коаксиальных трасс, витой пары, телефонных и телевизионных линий, связных кабелей систем безопасности и т.п.
Функциональные возможности
Выполняя 4 измерения в секунду, тестер Fluke Networks TS100-PRO-BT-TDR производит испытание проверяемых линий методом динамической рефлектометрии. Скорость распространения сигнала VOP может регулироваться от 20 до 99, с сохранением настроек. Низкая амплитуда тестовых импульсов, не превышающая 6 В, минимизирует вероятность повреждения подключенного оборудования.
При выявлении высокого напряжения в проверяемой линии устройство выдает предупреждающий сигнал, обеспечивая безопасность работ. При весе менее 0.5 кг оснащенный батарейным питанием прибор обладает высокой мобильностью, благодаря чему является оптимальным решением для выездных работ.
Отличительные особенности Fluke Networks TS100-PRO-BT-TDR Cable Fault Finder
- Динамический рефлектометр, встроенный в TS100, служит для измерения длины кабеля TDR-методом, благодаря чему дальность работы доходит до 2.4 км, а также применяется для определения расстояний до выявленных повреждений – замыканий и обрывов.
- Функция PowerBT обеспечивает обнаружение всех точек подключения с параллельными отводами на расстоянии до 975 м, которые вызывают отражение сигнала в линии, ухудшая ее эксплуатационные характеристики в xDSL-приложениях.
- Патентованная функция SmartTone позволяет точно идентифицировать пары, используя 5 видов сигналов от интегрированного аналогового тонового генератора.
Простота использования
Для выполнения работ с кабелеискателем нет необходимости привлекать персонал со специальной подготовкой. Запуск процесса тестирования производится нажатием одной кнопки, без предварительных настроек. Результаты измерений выдаются сразу в цифровом виде и не нуждаются в расшифровке, интерпретации и экспертной оценке.
Технические характеристики:
| Технические характеристики для TS100 PRO | |
|---|---|
| Максимальная длина | 8 000 футов (2 438 метров) на отдельные типы кабеля, 4 000 футов (1 220 метров) на большинство типов кабелей, и 500 футов (152 метра) на кабели с высокими потерями. Тестер отобразит сообщение «–Err», если длина кабеля слишком велика для выполнения корректного измерения. |
| Характерная максимальная длина кабеля | 8 000 футов (2 438 м): Витая пара CAT-3 8 000 футов (2 438 м): Витая пара CAT-5 6 000 футов (1 830 м): Провод переменного тока 12/2 3 000 футов (900 м): Коаксиальный телевизионный кабель RG-6/U 1 500 футов (457 м): Коаксиальный кабель RG-174/U |
| Минимальная длина | Нет минимальной длины (может распознать мостовой ответвитель на расстоянии 0 футов / м). Минимальная длина с ненулевым результатом измерения — 2 фута или 1 метр. |
| Точность измерений длины | ± 2 фута (± 0,6 м) для кабелей меньше 10 футов (3 м) ± 5 футов (± 2 м) для кабелей длиннее 10 футов (3 м) и короче 200 футов (60 м) + / -3% + / -5 футов (±2 м) для кабелей длиннее 200 футов (60 м) |
| Расстояние до мостового ответвителя | от 0 до 975 метров |
| Минимальная длина мостового ответвителя | 10% от расстояния до мостового ответвителя. Зависит от характеристик кабеля. |
| Частота выполнения измерений | Максимум 4 полных измерения в секунду. Скорость может снизиться до 2 секунд на одно измерение в зависимости от размера и однородности кабеля. |
| VOP | Регулируется от 20 к 99, сохранен в флэш-памяти. |
| Технология испытания | Рефлектометрия во временной области (TDR) с управляющей нагрузкой 100 Ом и максимальной амплитудой импульса 6 В. |
| Тип кабеля | Практически любой кабель, имеющий две и более жилы. |
| Мощность | 4 щелочные батарейки типа АА. |
| Защита от обратной полярности элементов питания | При неверной установке элементов питания тестер не будет поврежден. |
| Время работы от аккумулятора | 35 часов (стандарт) |
| Индикация низкого заряда батареи | Светодиодный дисплей переключается между LO и bAtt, когда напряжение батареи падает ниже 4,5 В. |
| Максимальное выходное напряжение | 4 пиковое напряжение |
| Максимальное напряжение изоляции | 250 вольт RMS |
| Измерения напряжения | Диапазон: От 0 вольт переменного тока до 115 вольт переменного тока; от 0 вольт постоянного тока до ± 150 вольт постоянного тока Точность: Переменный ток: + / -1% + / -2 вольта (45 Гц до 65 Гц); Постоянный ток: + / -1% + / -2 вольта постоянного тока |
| Обнаружение высокого напряжения | Обнаруживает напряжение переменного тока до 115 вольт; обнаруживает напряжение постоянного тока до ±150 вольт. Напряжение переменного тока ≥ 90 вольт или напряжение постоянного тока ≥ 100 вольт приводит к высвечиванию на экране предупреждений о высоком напряжении |
| Диапазон SmartTone® (5-тональный) | 2 134 м |
| Диапазон тонального генератора | 16 093 м |
| Подача звукового сигнала | Примерно 1 кГц при амплитуде 80% от напряжения элемента питания. Переменная частота и последовательность тонов. Тон сигнала меняется при переходе кабеля в состояние «нормально разомкнут» из любого другого состояния. |
| Диапазон импеданса | От 35 Ом до 330 Ом с автоматической компенсацией в этом диапазоне. Кабели с импедансами, выходящими за пределы этого диапазона, не могут быть корректно измерены. Возможно получение ошибочных или некорректных результатов. |
| Диапазон температур | Рабочая: от 0 °C до 40 °C Хранение: от 0°C до 55°C |
| Влажность | Рабочая: От 20% до 80% относительной влажности Хранение: От 0% до 100% относительной влажности |
| Рабочая влажность | 80 % Максимум при 30°С 50 % Максимум при 40°С |
| Рабочая высота над уровнем моря | 3 000 м максимум |
| Масса | 454 г |
| Размеры | 18,8 x 6,9 x 3,6 см |
| Безопасность | IEC 61010 -1: 2010 ; N10140 Электромагнитная совместимость: IEC/EN61326-1: 2006 |
