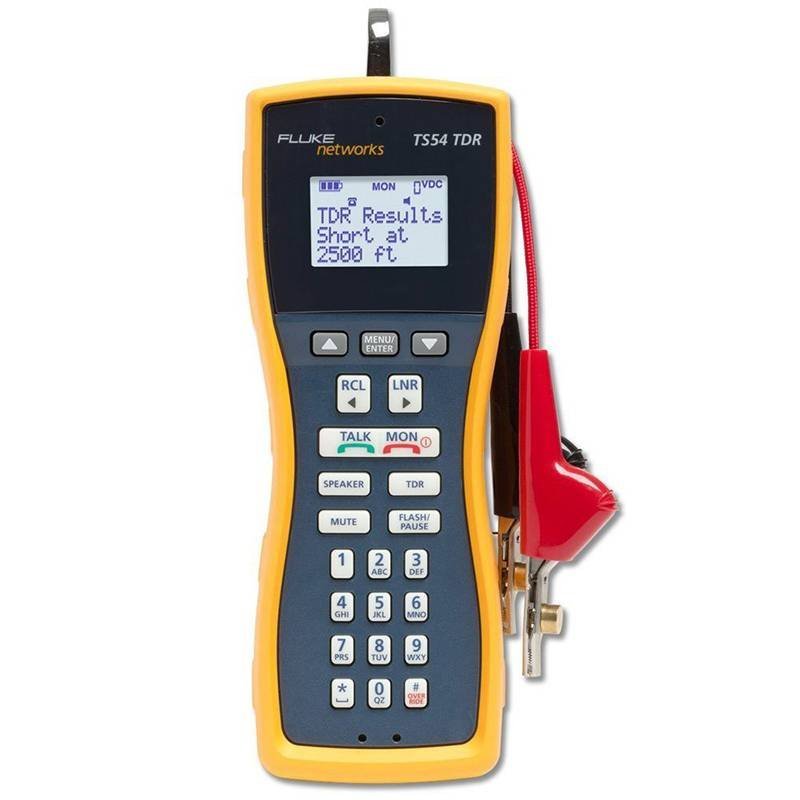

Fluke Networks TS54-A-09-TDR, набор тестирования + TDR, ABN с иголкой для прокола изоляции
Загрузка...
Набор тестирования Fluke Networks TS54-A-09-TDR с иголкой для прокола изоляции позволяет выполнять широкий перечень работ без дополнительного инструментария и обеспечивает при этом высокую производительность. Комплект специально создан для работы с аналоговыми и цифровыми линиями проводной связи, проведения их технического обслуживания и ремонта.
Концепция «всё в одном»
Тестер снабжен встроенным рефлектометром для замера длины кабеля и расстояний до мест повреждений. С ним можно проверить напряжение и силу тока в линии, обходясь таким образом без вольтметра и миллиамперметра. Прибор способен выполнять и принимать вызовы, а также определять номер звонящего и задействовать функцию проверки ожидания вызова.
От тестеров семейства TS младших серий Fluke Networks TS54-A-09-TDR отличается расширенным набором функций. Прибор способен обнаруживать обрывы и замыкания в проводниках на значительном расстоянии. Для идентификации большого количества пар он оснащен интегрированным тональным генератором с пятью вариантами сигнала.
Технология SmartTone позволяет однозначно идентифицировать отдельные линии по изменению тона при их замыкании на противоположном конце. Определение цифр при использовании тонального набора DTMF дает возможность производить изоляцию неисправного клиентского оборудования. Для реализации скоростного набора можно сохранять до 9 номеров в ячейках памяти Fluke Networks TS54-A-09-TDR, а также выполнять вызов на последний набранный номер.
Преимущества
- Улучшенная информативность – тестер из набора Fluke Networks оснащен крупноразмерным дисплеем, который, как и кнопки управления, снабжен подсветкой, что позволяет комфортно выполнять работы в неосвещенных местах.
- Высокая производительность – технология подключения к проводнику без воздействия на передачу данных DataSafe вкупе с использованием иголки для прокола сокращают время подготовки к замерам и позволяют выполнять тестирование линий без отключения оборудования.
- Работа в любых условиях – благодаря использованию патентованных технологий RainSafe и DropSafe прибор надежно защищен от неблагоприятных внешних воздействий и сохраняет полную функциональность, включая полноценную работу дисплея, в диапазоне температур от –25 до 60°C.
Технические характеристики:
| Технические характеристики TS® 54 TDR Test Set | |
|---|---|
| Электрическая часть | |
| Диапазон тока (при подключении к линии) | 10 мА — 100 мА |
| Сопротивление постоянному току | |
| При подключении к линии | 150 Ω (ном. значение) |
| При отключении от линии | >3 МОм |
| Импеданс по переменному току | |
| При подключении к линии | 600 Ω номинал; 300 Гц – 3400 Гц |
| При отключении от линии | >120 кОм; 300 Гц — 3400 Гц |
| Гарнитура с полным электрическим сопротивлением | 32 Ом |
| Выходной сигнал при импульсном наборе | |
| Частота импульсов | 10 импульсов в секунду ±1 импульс в секунду |
| Соотношение длительности сигналов отбоя/ответа абонента | 60/40 |
| Межсерийный интервал | >300 мс |
| Сопротивление в течение разъединения | >100 кОм |
| Выходной DTMF-сигнал | |
| Погрешность тональной частоты | ±1,5 % максимум |
| Уровень тонального сигнала | –3 дБм (комб.) (типичное значение) |
| Расхождение между высоким и низким тоном | 2 дБ ± 2 дБ |
| Скоростной набор | |
| Объем памяти | 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера |
| Продолжительность PBX Pause | Программируемая пользователем; по умолчанию = 4 секундам |
| Продолжительность сигнала отбоя | Программируется пользователем; по умолчанию — 500 мс |
| Задержка автоматического отключения | Программируется пользователем; по умолчанию — 2 минуты |
| Измерение напряжения | |
| Диапазон | 4 В пост. ток до 140 В пост. ток |
| Измерение тока | |
| Диапазон | 0 мА — 100 мА |
| Динамическая рефлектометрия | |
| Диапазон | 914 м |
| Точность | ±2 м ±5 % |
| Подсветка SmartTone | |
| Частоты | Стабильный тон: 950 Гц: |
| Мощность | |
| Тип батареек | Щелочная батарея 9 В |
| Физические характеристики | |
| Размеры | 8,3 в x 3,2 в x 2,6 в (211 мм x 81 мм x 66 мм) (без ремня) |
| Масса | 1,16 фунта (0,53 кг) (без зажима для ремня) |
| Водостойкость | Набор тестирования водоустойчив и имеет рейтинг IP64 |
| Внешние условия | |
| Диапазон температур | |
| Разговор по телефону и набор номера | -30°C до 60°C |
| Работа ЖК-дисплея | -25°C до 60°C |
| Хранение | от –30°C до 66°C |
| Высота над уровнем моря | До 3 000 м максимум |
| Относительная влажность | 95% при 30°C 75% при 40°C 45% при 50°C 30% при 60°C |
| Безопасность | |
| Соответствует требованиям нормативов | Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения |
| Максимальное переходное напряжение | 1500 В |
| Электромагнитная совместимость | Удовлетворяет требованиям EN61326-1 |
Комплект поставки:
- Набор тестирования + TDR, с вилкой типа «банан» размером в 4 мм
- Особо широкие зажимы типа «крокодил» и тестовый датчик
