Фотоальбомы дефектов сварных соединений и основного металла

Фотоальбомы дефектов сварных соединений и основного металла

Фотоальбомы дефектов по визуальному и измерительному контролю представлены изданиями: 1. Дефекты сварных соединений. 2. Дефекты основного металла. Каждый фотоальбом составлен в виде презентации, содержащей в более 100 иллюстрации дефектов с макрошлифами и текстовые комментарии к ним.

В альбомах рассмотрены термины и определения:

• ГОСТ 2601-84 Сварка металлов. Термины и определения основных понятий;
• РД 03-606-03 Инструкция по визуальному и измерительному контролю;

Фотоальбомы предназначены для подготовки и повышения квалификации специалистов по визуальному и измерительному контролю I, II, III уровней и рекомендованы для обучения студентов технических специальностей.

Содержание фотоальбома дефектов основного металла:

1. Определение дефектов основного металла
2. Виды металлических заготовок
3. Виды дефектов заготовок
4. Дефекты металла обусловленные качеством слитка и литой заготовки
5. Дефекты поверхности металла, образовавшиеся в процессе деформации
6. Дефекты поверхности металла, образовавшиеся при отделочных операциях
7. Дефекты формы листа и ленты
8. Дефекты формы рулона
9. Дефекты несоответствия по геометрии отливки
10. Дефекты поверхности отливки
11. Несплошности в теле отливки
12. Включения в отливках
13. Несоответствие по структуре отливки
14. Раскатанное (раскованное) загрязнение
15. Раскатанная (раскованная) корочка
16. Раскатанный (раскованный) пузырь
17. Рванины
18. Прокатная плена
19. Скворечник
20. Ус
21. Подрез
22. Морщина
23. Закат
24. Отпечатки
25. Чешуйчатость
26. Травильные трещины
27. Шлифовочные трещины
28. Трещины напряжения
29. Раскатанная (раскованная) трещина
30. Трещина
31. Газовая пористость
32. Вылом
33. Спай
34. Раковина
35. Металлические включения
36. Не металлические включения
37. Заусенец
38. Коррозия
39. Расслоение
40. Сквозной разрыв
41. Поверхностное повреждение
42. Окалина
43. Риска
44. Царапина
45. Цвета побежалости
46. Вмятины
47. Неслитины
48. Флокены
49. Разностенность
50. Пузырь вздутие

Содержание фотоальбома дефектов сварки:

1. Определение дефекта сварных соединений
2. Трещины и макрошлифы трещин

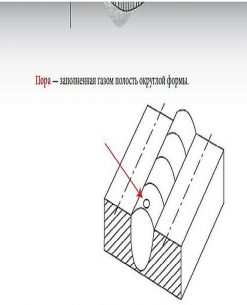

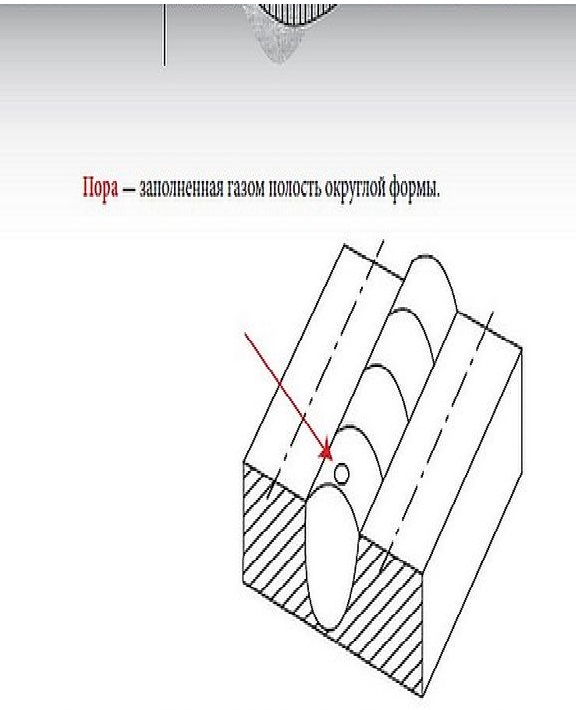

3. Поры и макрошлифы пор
4. Включения и макрошлифы включений
5. Кратеры
6. Свищи

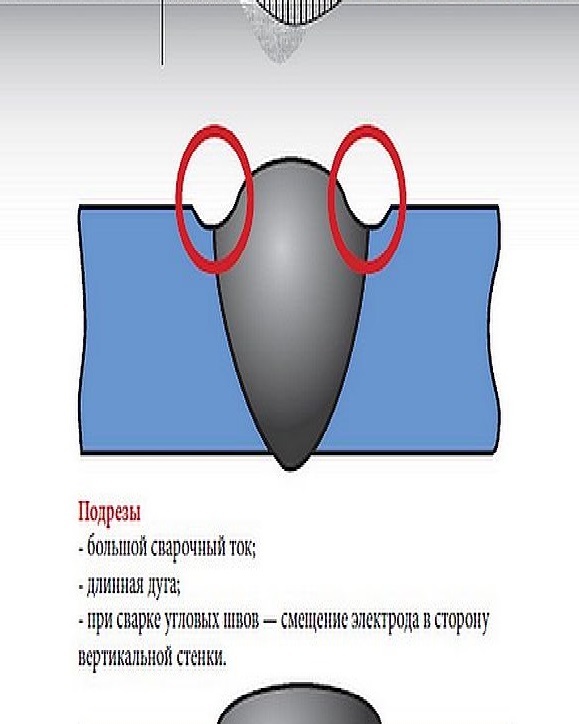

7. Подрезы
8. Прожоги
9. Наплывы и макрошлиф наплыва
10. Неравномерная ширина шва
11. Неправильный профиль сварного шва
12. Местное превышение проплава и макрошлифы проплава
13. Перелом осей деталей
14. Брызги
15. Чешуйчатость сварного шва
16. Западание между валиками
17. Непровары и макрошлифы непроваров
18. Отслоение
19. Превышение усиления сварного шва
20. Превышение выпуклости
21. Асимметрия углового шва и её макрошлифы
22. Выпуклость корня шва

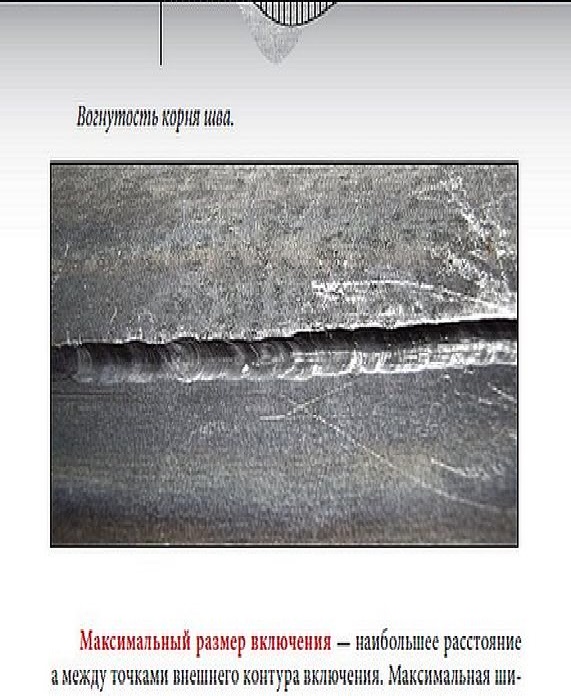

23. Вогнутость корня шва
24. Максимальный размер и максимальная ширина включений
25. Включение одиночное, скопление включений
26. Не полностью заполненная разделка кромок с макрошлифом
27. Плохое возобновление шва
28. Неравномерная поверхность шва
29. Различные дефекты сварных соединений с макрошлифами
