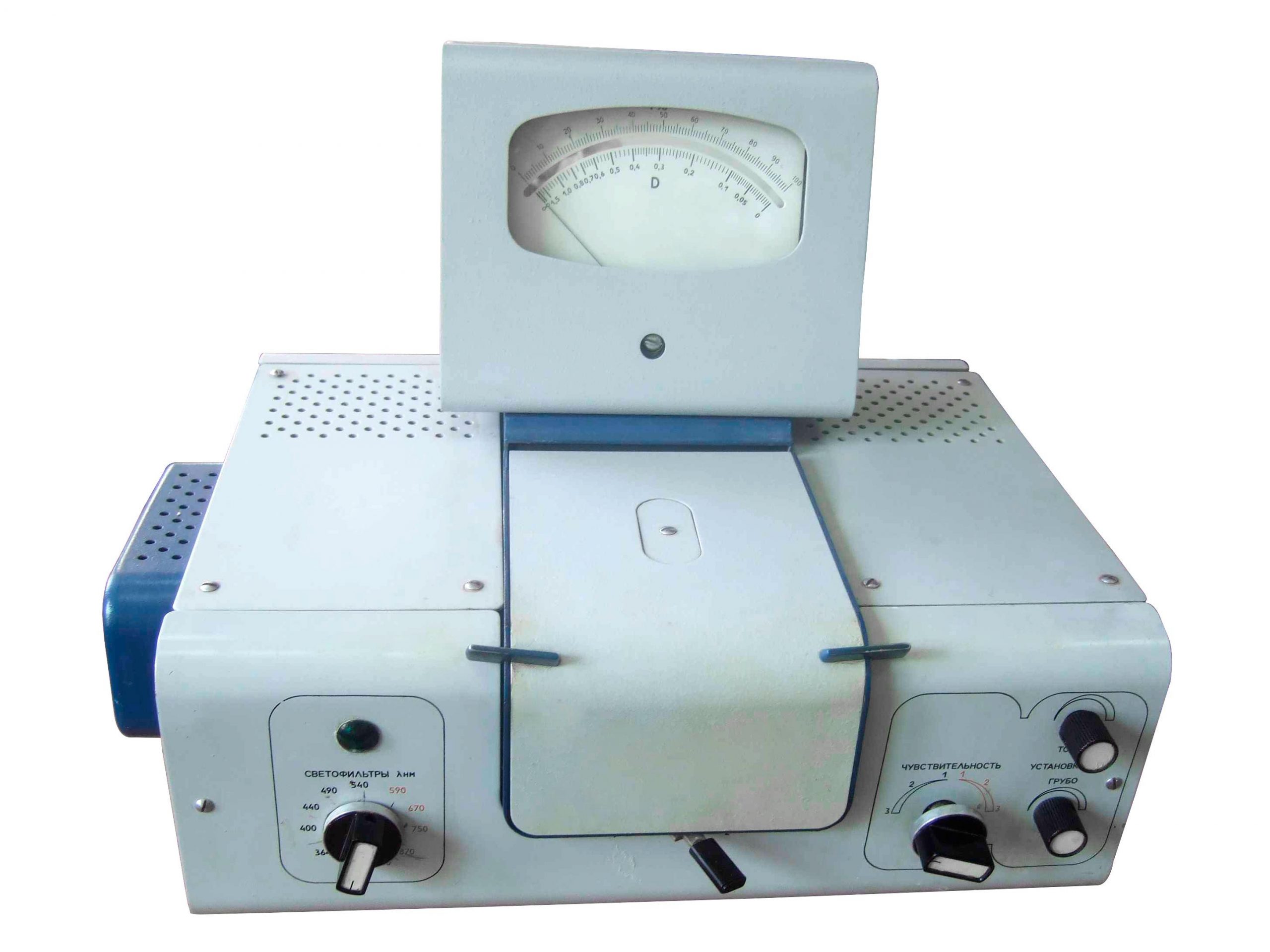

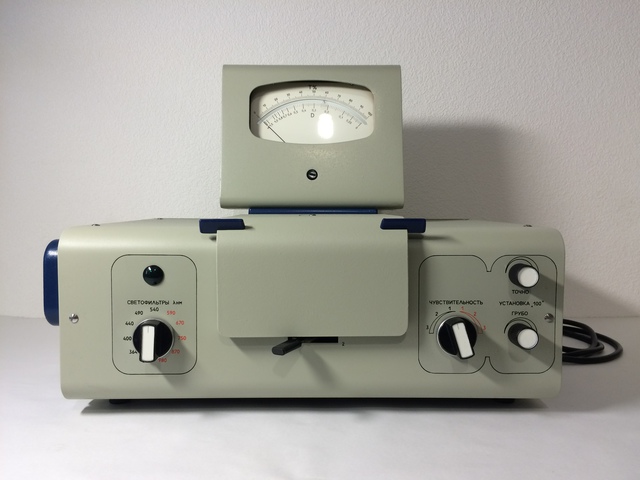

Фотоколориметр КФК-2
Загрузка...К о л о р и м е т р фотоэлектрический концентрационный КФК-2 предназначен для измерения в отдельных участках диапазона длин волн 315-980 нм, выделяемых светофильтрами, коэффициентов пропускания и оптической плотности жидкостных растворов и твердых тел, а также определения концентрации веществ в растворах методом построения градуировочных графиков. Колориметр позволяет также производить измерения коэффициентов пропускания рассеивающих взвесей, эмульсий и коллоидных растворов в проходящем свете. Колориметр применяется на предприятиях водоснабжения, в металлургической, химической, пищевой промышленности, в сельском хозяйстве, в медицине и других областях народного хозяйства. По условиям эксплуатации колориметр относится к категории 4.2 исполнение УХЛ, в тропическом исполнении к категории 4.2 исполнение Т ГОСТ 15150-69.
Нормальными условиями работы колориметра являются:
- температура окружающей среды (20±5)°С,
- относительная влажность воздуха 45-80°/о,
- напряжение питания сети (220±4,4) В, 50 Гц.
ФОТОКОЛОРИМЕТР КФК-2. Технические характеристики.
- Спектральный диапазон работы фотоколориметра от 315 до 980 нм. Весь спектральный диапазон разбит на спектральные интервалы, выделяемые с помощью светофильтров.
- Пределы измерения на колориметре коэффициентов пропускания от 100 до 5% (оптическая плотность от 0 до 1.3).
- Основная абсолютная погрешность колориметра при измерении коэффициентов пропускания не более ± 1%.
- Основная абсолютная погрешность колориметра при измерении оптической плотности определяется по ГОСТ 12083-78.
- Размах показаний, характеризующий случайную погрешность, не более 0,3%.
- Дополнительная погрешность колориметра от изменения напряжения сети на ±22 В от номинального значения 220 В составляет не более 0,3 основной погрешности.
- Дополнительная погрешность колориметра при изменении температуры окружающего воздуха от 20 до 35° С и от 20 до 10° С — не более 0,3 основной погрешности.
- Источник излучения — лампа галогенная малогабаритная КГМ 6,3-15.
- Рабочая длина кювет (набор кювет № 2), мм … 50, 30, 20, 10, 5.
- Приемники излучения: фотоэлемент Ф-26 для работы в спектральном диапазоне от 315 до 540 нм, фотодиод ФД-7К (ФД-24К) для работы и спектральном диапазоне от 590 до 980 нм.
- Регистрирующий прибор — микроамперметр типа М907 со шкалой 100 дел. или микроамперметр типа М 907-10 со шкалой, оцифрованной в коэффициентах пропускания и оптической плотности.
- Потребляемая мощность колориметра, не более 75 В*А.
- Питание фотоколориметра производится от сети переменного тока напряжением (220±22) В, частотой (50/60±0,5) Гц.
- При напряжении питания сети, отличным от 220 В, колориметр может комплектоваться дополнительно трансформатором.
- Габаритные размеры, не более 435 х 335 х 330 мм.
- Масса 14 кг.
В комплект входят:
- Светофильтры К-1, К-2
- Набор кювет № 2.
