Газоанализатор Altair 4X
Загрузка...

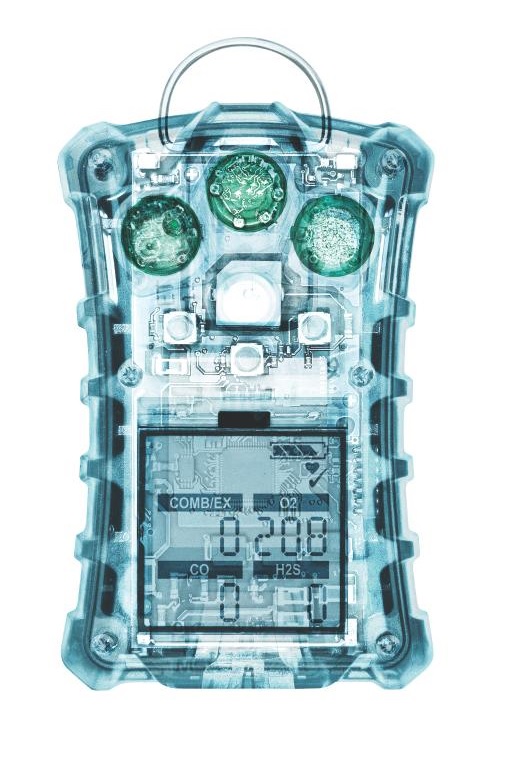

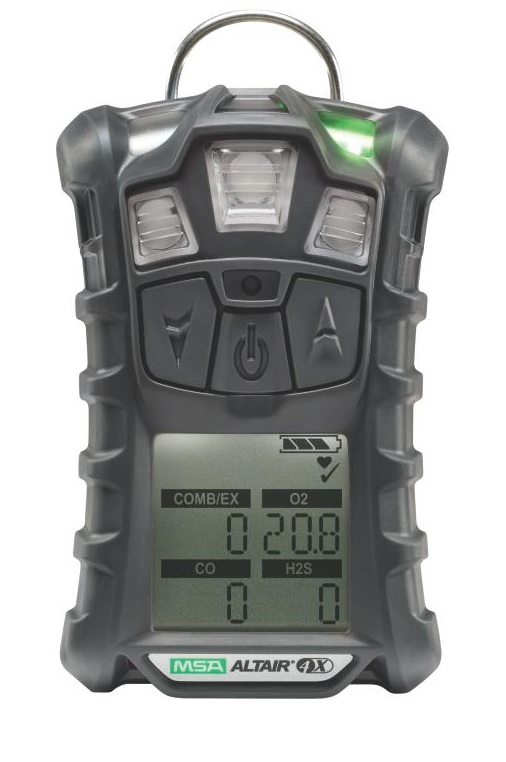

Внешний вид многоканального газоанализатора ALTAIR 4X для определения НКПВ, CO (угарный газ), H2S (сероводород) и O2 (кислород) демонстрирует присущие ему прочность и функциональность. Прочный прорезиненный корпус с пылебрызгозащитой IP 67 обеспечивает непревзойдённую устойчивость к внешним воздействиям, в том числе и к падению с 6 метровой высоты на бетонный пол. Большие кнопки для удобства работы в перчатках и высококонтрастный дисплей облегчают применение многоканального газоанализатора ALTAIR 4X в любых условиях, даже при слабой освещённости.
Ударопрочность и выносливость – это ещё далеко не всё. Главное преимущество ALTAIR 4X в применении новой сенсорной технологии. Датчики MSA XCell, разработанные MSA на основе специализированных интегральных схем собственной конструкции (ASIC), имеют средний срок службы более 4 лет, что в 2 раза выше среднего по отрасли. Миниатюризация электроники и интеграция контроллера в датчик позволили значительно улучшить стабильность, точность и воспроизводимость показаний при работе в экстремальных условиях.
Датчики MSA XCell – это прорыв в химическом и механическом аспекте разработки датчиков, позволивший сократить время отклика и калибровки. Уменьшая время калибровки и проверки работоспособности, Вы снижаете затраты на обслуживание, экономите калибровочный газ и, тем самым, деньги. Но самое важное — уменьшение время отклика даже на несколько секунд может спасти чью-то жизнь.
Уникальные функции безопасности MotionAlert и InstantAlert делают газоанализатор ALTAIR 4X идеальным для применения в ограниченных пространствах. Датчик MotionAlert активируется, когда пользователь обездвижен и нуждается в помощи, подавая остальным сигнал для его обнаружения. Подачей сигнала тревоги InstantAlert вручную простым нажатием кнопки можно предупредить окружающих о потенциально опасной ситуации.
Гарантия на газоанализатор составляет 3 года, что на год больше среднерыночной, таким образом безотказный и износоустойчивый газоанализатор ALTAIR 4X прослужит Вам гораздо дольше, чем любой другой газоанализатор.
Особенности:
- Время отклика и восстановления датчиков менее 15 секунд
- Проверка работоспособности менее 15 секунд
- Время калибровки менее 60 секунд
- Повышенная стабильность сигнала и точность в изменяющихся или экстремальных условиях
- Датчик двух токсичных газов CO/H2S практически без перекрёстной чувствительности
- Цифровые датчики более устойчивы к радиопомехам
- Средний срок службы более 4 лет
- Лазерная сварка корпуса датчика исключает возможность утечек
- Специальный режим работы датчика горючих газов защищает его от отравляющих веществ, пока он находится в рабочем режиме
- Индикатор работоспособности датчиков заранее выдаёт предупреждение о необходимости их замены, что уменьшает количество отказов
- Большие кнопки и яркий дисплей облегчают работу с прибором даже в перчатках
- Если пользователь обездвижен в опасной зоне, через 30 секунд срабатывает датчик MotionAlert
- InstantAlert позволяет пользователю одним нажатием кнопки вручную предупредить других о непредвиденной угрозе
- Совместим с автоматической калибровочной станцией GALAXY и ALTAIR 4 QuickCheck
- Связь с ПК через ПО MSA Link
- Допущен к применению в большинстве стран
- Полная трёхлетняя гарантия на все компоненты прибора, включая датчики и аккумулятор
- Выдерживает экстремальные внешние воздействия благодаря прочному прорезиненному корпусу
- Выдерживает падение с 6 метровой высоты
- Класс защиты ALTAIR 4X IP 67 (пылевлагонепроницаемый)
Газоанализатор Altair 4X характеристики:
Исполнения газоанализатора ALTAIR-4X:
| Заказной номер | Число каналов | Определяемые компоненты | Особенности |
| 10119780 | 1 | CH4 (4,4 %)* | — |
| 10119801 | 1 | CH4 (4,4 %) | флуоресцентный корпус |
| 10113324 | 2 | CH4 (4,4 %) — O2 | результаты в мг/м3 |
| 10113325 | 2 | CH4 (4,4 %) — O2 | результаты в мг/м3, флуоресцентный корпус |
| 10119802 | 2 | CH4 (4,4 %) — H2S | результаты в мг/м3 |
| 10119803 | 2 | CH4 (4,4 %) — H2S | результаты в мг/м3, флуоресцентный корпус |
| 10113322 | 3 | CH4 (4,4 %) — O2 — CO | результаты в мг/м3 |
| 10113323 | 3 | CH4 (4,4 %) — O2 — CO | результаты в мг/м3, флуоресцентный корпус |
| 10119804 | 3 | CH4 (4,4 %) — O2 — H2S | результаты в мг/м3 |
| 10119805 | 3 | CH4 (4,4 %) — O2 — H2S | результаты в мг/м3, флуоресцентный корпус |
| 10110712 | 4 | CH4 (4,4 %) — O2 — CO — H2S | результаты в мг/м3 |
| 10110757 | 4 | CH4 (4,4 %) — O2 — CO — H2S | результаты в мг/м3, флуоресцентный корпус |
| 10110718 | 1 | C3H8 (1,7 %) | — |
| 10110763 | 1 | C3H8 (1,7 %) | флуоресцентный корпус |
| 10110720 | 2 | C3H8 (1,7 %) — O2 | — |
| 10110765 | 2 | C3H8 (1,7 %) — O2 | флуоресцентный корпус |
| 10110719 | 3 | C3H8 (1,7 %) — CO — H2S | — |
| 10110764 | 3 | C3H8 (1,7 %) — CO — H2S | флуоресцентный корпус |
| 10119806 | 4 | C3H8 (1,7 %) — O2 — CO — H2S | результаты в мг/м3 |
| 10119807 | 4 | C3H8 (1,7 %) — O2 — CO — H2S | результаты в мг/м3, флуоресцентный корпус |
| 10110713 | 1 | C5H12 (1,4 %) | — |
| 10110758 | 1 | C5H12 (1,4 %) | флуоресцентный корпус |
| 10110455 | 2 | C5H12 (1,4 %) — O2 | — |
| 10110458 | 2 | C5H12 (1,4 %) — O2 | флуоресцентный корпус |
| 10110714 | 2 | C5H12 (1,4 %) — H2S | — |
| 10110759 | 2 | C5H12 (1,4 %) — H2S | флуоресцентный корпус |
| 10110454 | 3 | C5H12 (1,4 %) — O2 — CO | — |
| 10110457 | 3 | C5H12 (1,4 %) — O2 — CO | флуоресцентный корпус |
| 10110716 | 3 | C5H12 (1,4 %) — O2 — H2S | — |
| 10110453 | 4 | C5H12 (1,4 %) — O2 — CO — H2S | — |
| 10110456 | 4 | C5H12 (1,4 %) — O2 — CO — H2S | флуоресцентный корпус |
| 10110679 | 1 | O2 | — |
| 10110723 | 1 | O2 | флуоресцентный корпус |
| 10110701 | 2 | O2 — CO | — |
| 10110746 | 2 | O2 — CO | флуоресцентный корпус |
| 10110678 | 2 | CO — H2S | — |
| 10110722 | 2 | CO — H2S | флуоресцентный корпус |
| 10110680 | 3 | O2 — CO — H2S | — |
| 10110745 | 3 | O2 — CO — H2S | флуоресцентный корпус |
Примечание: * — канал взрывоопасных газов в Альтаир 4х (Altair 4X) может быть также откалиброван по водороду (H2) или бутану (C4H10).
Метрологические характеристики многокомпонентного газоанализатора ALTAIR 4X
Для взрывоопасных газов (используются термокаталитические датчики):
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Время установления показаний,Т0,9, с, не более | |
| % НКПР | объемная доля, % | |||
| Метан (CH4) | 0 — 50 | 0 — 2,2 | ± 5 | 10 |
| Пропан (C3H8) | 0 — 0,85 | 15 | ||
| Бутан (C4H10) | 0 — 0,7 | 25 | ||
| Пентан (C5H12) | 0 — 0,7 | 25 | ||
| Водород (H2) | 0 — 2 | 10 | ||
Примечания:
- пределы допускаемой абсолютной погрешности по измерительному каналу довзрывоопасных концентраций горючих газов нормированы только для смесей, содержащих только один определяемый компонент;
- время установления показаний Альтаир-4х указано для нормальных условий эксплуатации.
Для токсичных газов и кислорода (используются электрохимические датчики):
| Определяемый компонент | Диапазон измерений (показаний) | Пределы допускаемой основной погрешности | Разрешение дисплея | Область применения | |
| абсолютной | относительной | ||||
| Кислород (О2) | (0 — 21) % об. ((0 — 30) % об.) | ± 0,7 % об. | — | 0,1 % об. | контроль содержания О2 |
| Оксид углерода (СО) | (0 — 1999) ppm | ± 5 ppm ((0 — 50) ppm) | ± 10 % ((50 — 1999) ppm) | 1 ppm | контроль ПДК в воздухе рабочей зоны |
| (0 — 1999) мг/м3 | ± 5 мг/м3 ((0 — 50) мг/м3) | ± 10 % ((50 — 1999) мг/м3) | 1 мг/м3 | ||
| Сероводород (H2S) | (0 — 200) ppm | ± 2 ppm ((0 — 10) ppm) | ± 20 % ((10 — 200) ppm) | 1 ppm | |
| (0 — 284) мг/м3 | ± 2 мг/м3 ((0 — 10) мг/м3) | ± 20 % ((10 — 284) мг/м3) | 1 мг/м3 | ||
Технические характеристики переносного многокомпонентного газоанализатора ALTAIR 4X:
| Характеристики | Значения |
| Измеряемые газы | O2, Ех (CH4, C3H8, C4H10, C5H12, H2), CO, H2S |
| Количество одновременно измеряемых компонентов | от 1 до 4 |
| Тип датчика: | |
| — на горючие газы | термокаталитический |
| — на кислород | электрохимический |
| — на сероводород и оксид углерода | |
| Диапазон показаний по взрывоопасным газам, % НКПР | 0 — 100 |
| Значения НКПР взрывоопасных газов | по ГОСТ Р 51330.19-99 |
| Время установления показаний, Т0,9, с, не более: | |
| — по каналу О2 | 10 (60, при температуре окружающей среды от -20 до 0 °С и от +40 до +50 °С) |
| — по каналу CO | 15 (60, при температуре окружающей среды от -20 до 0 °С и от +40 до +50 °С) |
| — по каналу H2S | |
| Передача данных на ПК | ИК-порт |
| Исполнение | взрывозащищённое |
| Маркировка взрывозащиты | 0 Ex ia IIC T4 X или 1 Ex diamb IIC T4 X и PO Ex ia I X |
| Тип защиты от пыли и влаги | IP 67 (прорезиненный корпус) |
| Электропитание | от встроенной Li-polymer аккумуляторной батареи |
| Способ отбора пробы | диффузионный, принудительный * |
| Сигнализация | звуковая (95 дБ) |
| световая (различима под углом 320°) | |
| вибрационная | |
| визуальная (на дисплее) | |
| Количество порогов срабатывания сигнализации (по каждому каналу измерения) | 4 |
| Время работы без подзарядки аккумуляторной батареи, ч, не менее, при температуре воздуха: | |
| — от 0 до +25 °С | 25 |
| — от -20 до 0 °С | 6 |
| — от -40 до -20 °С | 1 |
| Время заряда аккумулятора, ч, не более | 4 |
| Дисплей | жидкокристаллический графический, с подсветкой |
| Информация, отображаемая на дисплее | результаты измерений содержания определяемых компонентов |
| текущее время | |
| уровень заряда аккумулятора | |
| спецсимвол, подтверждающий успешно проведенную проверку работоспособности газоанализатора в течение последних 24 часов | |
| предупреждение об окончании срока службы сенсоров | |
| информация о срабатывании сигнализации | |
| Память результатов | встроенная, автоматическая запись результатов за 50 последних часов работы с интервалом 1 мин; журнал событий ёмкостью 500 событий |
| Габаритные размеры (В×Ш×Т) без крепежного зажима, мм | 112×76×35 |
| Масса, г, не более | 224 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| от -40 до +60 (кратковременно) | |
| Гарантийный срок эксплуатации, лет | 3 |
| Средний срок службы сенсоров, лет | 4 |
Примечание: * — по дополнительному заказу поставляется побудитель расхода типа «Universal Pump Probe».
Газоанализатор Altair 4X комплект поставки:
| Наименование | Количество, шт. |
| Газоанализатор ALTAIR 4X с крепёжным зажимом | 1 шт. |
| Зарядное устройство (блок питания, станция для зарядки) | 1 шт. |
| Адаптер для подачи газовой смеси из баллона под давлением | 1 шт. |
| Комплект документации (руководство по эксплуатации на CD-ROM, паспорт, краткое руководство по запуску прибора) | 1 шт. |
| Методика поверки (на партию приборов) | 1 шт. |
Газоанализатор Altair 4X принадлежности:
| Зажим для подвешивания из нержавеющей стали |
| Внешний электрический пробоотборный насос-зонд |
| Комплект для калибровки в сборе (колпачок, трубка, соединитель) |
| Зарядное устройство (подставка) в сборе |
| Автомобильное зарядное устройство (12 В постоянного тока) |
| Устройство для одновременной зарядки нескольких Альтаир 4Х от сети 220 В |
| ИК-USB адаптер для подключения прибора к ПК |
| Станция для проверки работоспособности ALTAIR 4 QuickCheck |
