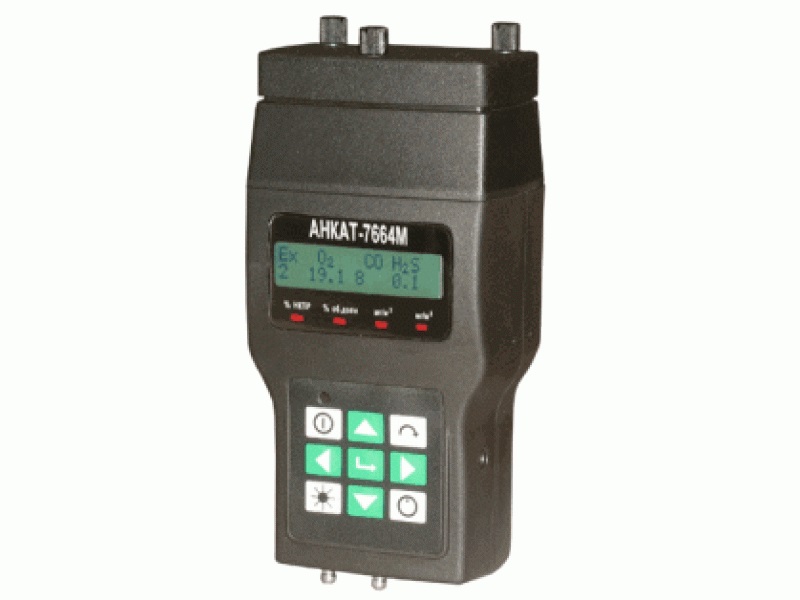

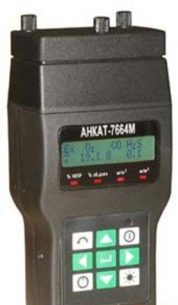

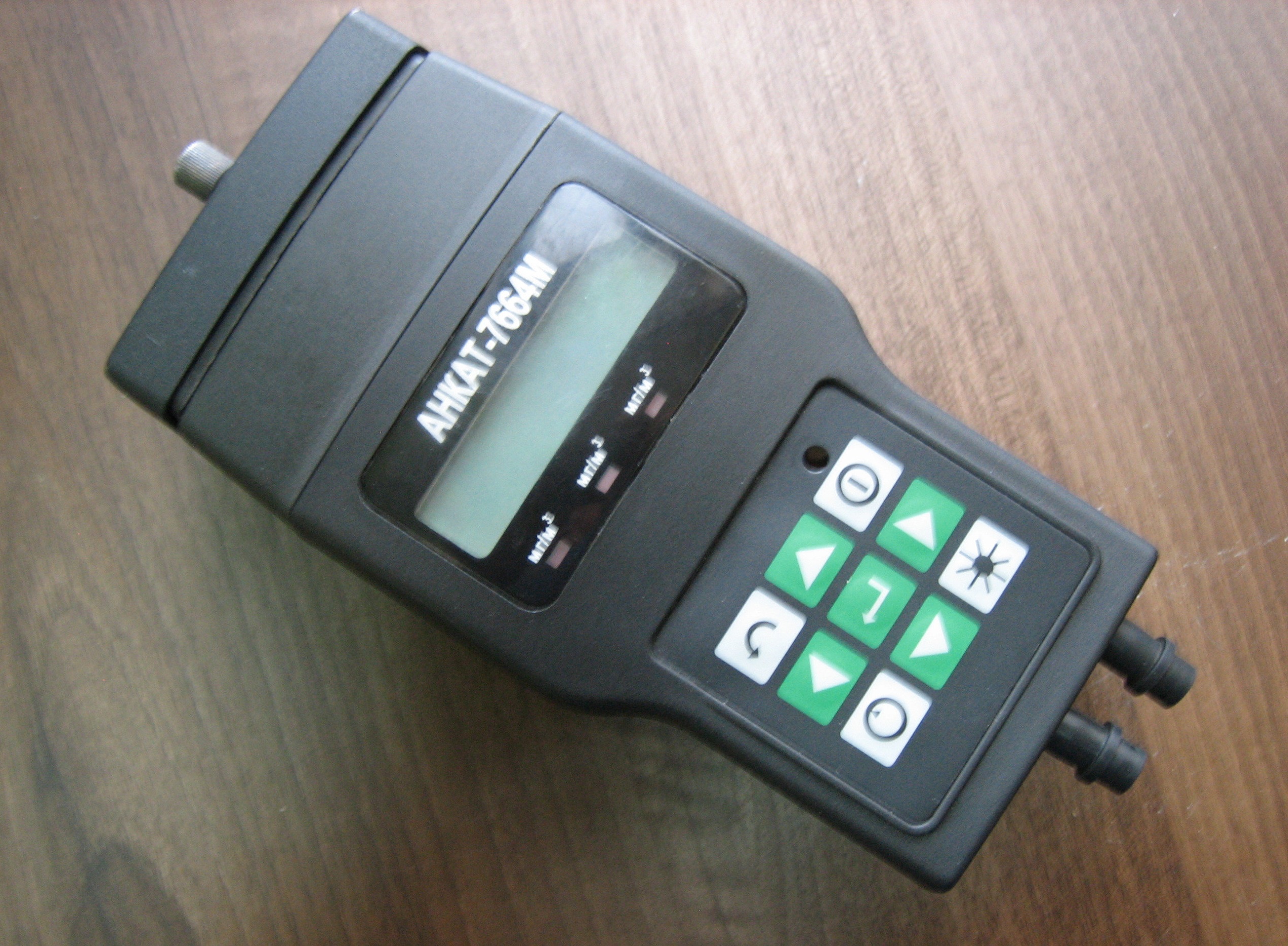

Газоанализатор АНКАТ-7664М
Загрузка...Газоанализатор АНКАТ-7664М предназначен для одновременного контроля довзрывоопасной концентрации горючих газов (Ех), кислорода (О2), окиси углерода (СО), сероводорода (H2S) диоксида серы (SO2), диоксид азота (NО2), в различных сочетаниях (двух-, трех-, четырехкомпонентных) в зоне проведения работ с одновременной цифровой индикацией всех измеряемых компонентов, а также выдачи аварийной (звуковой и световой) сигнализации при превышении концентраций измеряемых компонентов заданных пороговых уровней.
Применение: службы экологии и охраны труда предприятий, связанных с выделением в атмосферу токсичных газов, переработка и транспортировка нефти и газа, тепловые и телефонные сети, ТЭК, цистерны, трюмы и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья или создают опасность взрыва.
- Тип газоанализатора — носимый (индивидуальный).
- Способ забора пробы — диффузионный или принудительный от встроенного микронасоса.
- Метод измерения — электрохимический (О2, СО, H2S, SO2, NO2) и термохимический (Ex), оптико-абсорбционный (CO2, C1-C6, CH4, C3H8).
Газоанализатор обеспечивает одновременную цифровую индикацию концентрации всех измеряемых компонентов на встроенном ЖКИ дисплее с подсветкой, а также раздельную световую сигнализацию на каждый измеряемый компонент и единую звуковую сигнализацию при превышении порогов.
Калибровка и установка режимов газоанализатора осуществляется с помощью меню, выводимого на буквенно-цифровой дисплей.
Питание прибора осуществляется от аккумуляторного блока при разряде которого на индикатор выводится соответствующее предупреждение сопровождающееся звуковым сигналом. В газоанализаторах предусмотрена функция расчета средневзвешенного значения за 8 часов работы.
При измерении концентрации О2 «порог 2» может быть установлен как на превышение, так и на понижение (выбирается потребителем).
Достоинства:
- возможность одновременного контроля до четырех газов;
- наличие модификаций с оптическим каналом измерения;
- время работы без калибровки 6 месяцев;
- сохранение измеренной информации;
- установка чувствительных элементов на разъемах;
- встроенный микронасос;
- взрывобезопасное исполнение;
- широкий температурный диапазон;
- наличие световой и звуковой сигнализации;
- малые габариты и масса;
- надежная защита от пыли и влаги.
Технические характеристики АНКАТ-7664М:
| № п/п | Модификация | Количество измеряемых компонентов |
Измеряемые компоненты | Диапазон измерения | Исполнение |
| 1 | АНКАТ-7664М-14 | 1 | CH4** | 0 — 99,9 % НКПР0 – 4,40 % об.доли | взрыво- защищенное |
| 2 | АНКАТ-7664М-13 | 1 | C3H8 | 0 – 1,0 % об.доли | взрыво- защищенное |
| 3 | АНКАТ-7664М-12 | 1 | ΣCH* | 0 — 99,9 %НКПР | взрыво- защищенное |
| 4 | АНКАТ-7664М-11 | 3 | CO2CH4О2 | 0 – 2,0 % об.доли0 — 99,9 % НКПР0 – 23 % об.доли | взрыво- защищенное |
| 5 | АНКАТ-7664М-10 | 1 | CO2** | 0 – 2,0 % об.доли0 – 5,0 % об.доли0 – 10,0 % об.доли | взрыво- защищенное |
| 6 | АНКАТ-7664М-04 | 2 | ЕхO2 | 0-99% НКПР0-30 % об. доли | взрыво- защищенное |
| 7 | АНКАТ-7664М-03 | 2 | ЕхH2S | 0-99% НКПР0-40 мг/м3 | взрыво- защищенное |
| 8 | АНКАТ-7664М-02 | 2 | O2H2S | 0-30 % об. доли0-40 мг/м3 | взрыво- защищенное |
| 9 | АНКАТ-7664М-01 | 3 | ЕхO2
СО |
0-99% НКПР0-30 % об. доли
0-200 мг/м3 |
взрыво- защищенное |
| 10 | АНКАТ-7664М | 4 | ЕхO2
СО
H2S |
0-99% НКПР0-30% об. доли
0-200 мг/м3
0-40 мг/м3 |
взрыво- защищенное |
| 11 | АНКАТ-7664М-05 | 2 | СОNО2 | 0-50 мг/м30-10 мг/м3 | общепро- мышленное |
| 12 | АНКАТ-7664М-06 | 2 | COH2S | 0-50 мг/м30-20 мг/м3 | общепро- мышленное |
| 13 | АНКАТ-7664М-07 | 2 | COSO2 | 0-50 мг/м30-20 мг/м3 | общепро- мышленное |
| 14 | АНКАТ-7664М-08 | 2 | SO2NO2 | 0-20 мг/м30-10 мг/м3 | общепро- мышленное |
| 15 | АНКАТ-7664М-09 | 3 | COSO2
NO2 |
0-50 мг/м30-20 мг/м3
0-10 мг/м3 |
общепро- мышленное |
Примечания:
*ΣCH – сумма предельных углеводородов (метан, этан, пропан, бутан, пентан, гексан);
** — диапазон измерений определяются при заказе.
Газоанализатор АНКАТ-7664М, -01 ,-02,-03,-04, -10, -11, 12 выполнен во взрывобезопасном исполнении с маркировкой по взрывозащите 1 ExibllCT6X. Степень за щиты корпуса от пыли и влаги — IP54.
Дополнительные технические характеристики АНКАТ-7664М:
| Характеристики | Значения | Примечания |
| Время срабатывания сигнализации, с, не более | 1530 | для Ех, О2, СО2, СН4, С3Н8для СО, H2S, SO2, NO2 |
| Время прогрева, мин, не более | 3 | c оптическим каналом измерения не более 5 минут |
| Температура окружающей среды, °С | от -20 до +45от -30 до +45от 0 до +45 | для мод. М, 1, 2, 4, 11для мод. М, 3, 5, 6, 7, 8, 9, 10, 12, 13, 14при работе снасосом |
| Время работы без подзарядки, ч, не менее | 8(6)16(8) | для мод. М, 1, 3, 4, 11, 12 (с насосом)для мод. М, 2, 5, 6, 7, 8, 9, 10, 13, 14 (с насосом) |
| Габаритные размеры, мм,не более | 100x200x72 | |
| Масса, кг, неболее | 1,2 | |
| Срок службы, лет, не менее, для датчиков СО, H2S, SO2, NO2 для датчиков О2,Ех |
1032 | замена позаказу замена позаказу |
Комплект поставки АНКАТ-7664М:
- газосигнализатор,
- футляр,
- устройство зарядно-питающее,
- устройство отбора пробы с поплавком (поплавковый зонд),
- ЗИП,
- эксплуатационная документация.
