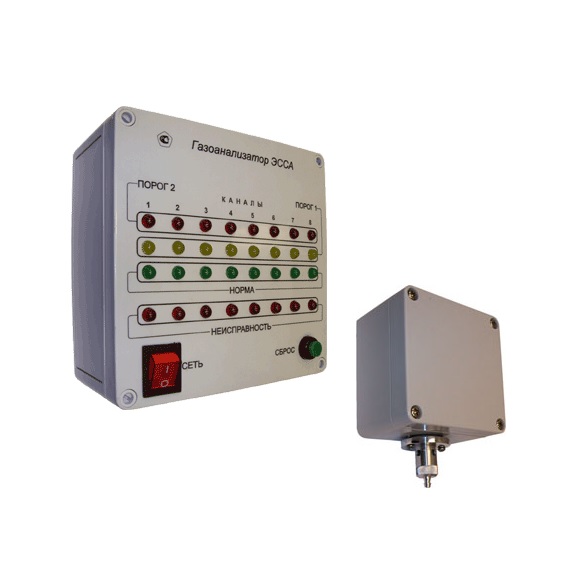

Газоанализатор ЭССА-Cl2/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания хлора в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).
Выпускаются следующие исполнения газоанализаторов:
ЭССА-Cl2/N исполнение БС/(И)/(Н)/(Р):
Характеристики | Значения | ||
Принцип измерения | электрохимический | ||
Диапазон измерения, мг/м3 | ИП ХЛ-5 | 0 — 5 | |
ИП ХЛ-50 | 0 — 25 | ||
ИП ХЛ-50 | 0 — 50 | ||
Основная погрешность измерения, % | ИП ХЛ-5 | 0 — 1 мг/м3, приведенная | 20 |
1 — 5 мг/м3, относительная | 20 | ||
ИП ХЛ-50 | 0 — 5 мг/м3, приведенная | 20 | |
5 — 50 мг/м3, относительная | 20 | ||
Число порогов сигнализации | 2 | ||
Пороги сигнализации, мг/м3 | ИП ХЛ-5 | 1; 3 | |
ИП ХЛ-50 | 10; 30 | ||
Число ИП (N) | от 1 до 16 | ||
Сигнализация | релейные сигналы, световая | ||
Срок службы сенсора, мес. | 24 | ||
Максимальное расстояние (м) между ИП и БС при сечении жил кабеля* | 0,50 мм2 | 1200 | |
0,35 мм2 | 870 | ||
0,20 мм2 | 520 | ||
0,12 мм2 | 300 | ||
Рабочие условия эксплуатации ИП | температура, °С | от -35 до +45 | |
относительная влажность, % | от 10 до 95 |
Примечание: * кабель поставляется по отдельному заказу.
Комплект поставки ЭССА-Cl2/N исполнение БС/(И)/(Н)/(Р):
Наименование |
Обозначение исполнения |
|||
БС |
И |
Р |
Н |
|
Блок сигнализации (БС) |
+ |
+ |
+ |
+ |
Измерительный преобразователь (ИП)* |
+ |
+ |
+ |
+ |
Насадка градуировочная |
+ |
+ |
+ |
+ |
Вставка плавкая |
+ |
+ |
+ |
+ |
Розетка кабельная 2РМ24КПН19Г1В1** |
+ |
+ |
+ |
+ |
Вилка кабельная 2РМ24КПН19Ш1В1** |
+ |
+ |
+ |
+ |
Блок индикации** (БИ), встроенный в БС |
+ |
+ |
||
Розетка с кожухом РС 7 |
+ |
|||
Блок сопряжения с компьютером (БСК) |
+ |
|||
Диск с программным обеспечением |
+ |
|||
Блок реле (БР) с кабелями** |
+ |
|||
Руководство по эксплуатации |
+ |
+ |
+ |
+ |
Паспорт |
+ |
+ |
+ |
+ |
Методика поверки – Приложение А к Руководству по эксплуатации |
+ |
+ |
+ |
+ |
Поставляется по отдельному заказу | ||||
Пульт проверочный для проверки срабатывания сигнализации | ||||
Регулировочный резистор для проверки срабатывания сигнализации | ||||
Кабель для соединения БС и ИП | ||||
Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** |
* Количество (от 1 до 16) определяется при заказе
** Количество зависит от количества ИП
