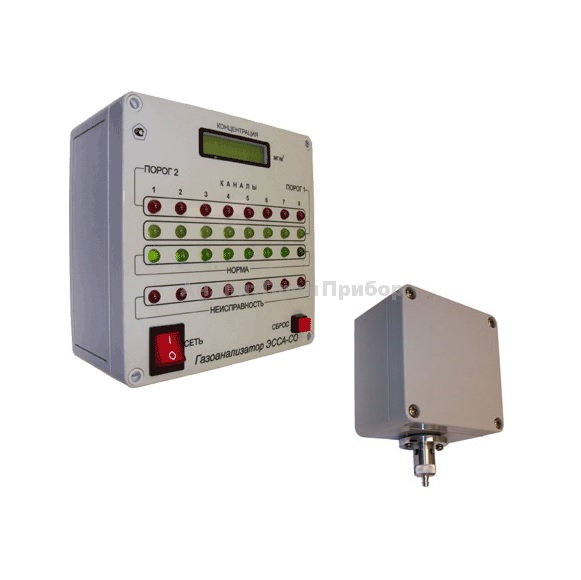

Газоанализатор ЭССА-CO/N-CH4/M исполнение БС/(И)/(Н)/(Р)
Газоанализатор ЭССА-CO/N-CH4/M исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания оксида углерода и метана (пропана, бутана) в воздухе рабочей зоны, сигнализации и формирования релейных...
Загрузка...по запросу
по запросу
Газоанализатор ЭССА-CO/N-CH4/M исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания оксида углерода и метана (пропана, бутана) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).
Выпускаются следующие исполнения газоанализаторов:
- БС – с блоком сигнализации. Газоанализаторы состоят из ИП и блока сигнализации (БС), который обеспечивает электрическое питание ИП, световую, звуковую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Каждый ИП соединяется с БС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х для метана и двужильным для оксида углерода. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.Количество ИП каждого типа – от 1 до 8.
- И– с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
- Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
- Н – с независимым формированием релейных сигналов для каждого ИП, состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.
ЭССА-CO/N-CH4/M исполнение БС/(И)/(Н)/(Р):
| Характеристики | Значения | |||
| Принцип измерения | CO | электрохимический | ||
| CH4 | термокаталитический | |||
| Диапазон измерения газоанализатора ЭССА-СО/N-СН4/M | ИП УО-100, мг/м3 | 0 — 100 | ||
| ИП МН-2,5, % об. | 0 — 2,5 | |||
| Основная погрешность измерения, % | ИП УО-100 | 0 — 20 мг/м3, приведенная | 15 | |
| 20 — 100 мг/м3, относительная | 15 | |||
| ИП МН-2,5 | приведенная | 10 | ||
| Число порогов сигнализации ЭССА-СО/N-СН4/M | 2 | |||
| Пороги сигнализации, мг/м3: | ||||
| — ИП УО-100, мг/м3 | 20; 100 | |||
| — ИП МН-2,5, % об. | 0,5; 1,0 | |||
| Число ИП (N + M) | от 2 до 16 | |||
| Сигнализация | световая, релейные сигналы | |||
| Срок службы сенсора | СО, лет | 10 | ||
| СН4, мес. | 12 | |||
| Максимальное расстояние (м) между БС и ИП при сечении жил кабеля * | 0,50 мм2 | СО | СН4 | |
| 1200 | 310 | |||
| 0,35 мм2 | 870 | 220 | ||
| 0,20 мм2 | 520 | 130 | ||
| 0,12 мм2 | 300 | 75 | ||
| Рабочие условия эксплуатации ИП | температура, °С | от +5 до +45 | ||
| относительная влажность, % | от 10 до 95 | |||
Примечание: * — кабель поставляется по отдельному заказу.
Комплект поставки ЭССА-CO/N-CH4/M исполнение БС/(И)/(Н)/(Р):
| Наименование |
Обозначение исполнения |
|||
|
БС |
И |
Р |
Н |
|
| Блок сигнализации (БС) |
+ |
+ |
+ |
+ |
| Измерительный преобразователь СО (ИПСО)* |
+ |
+ |
+ |
+ |
| Измерительный преобразователь СН4(ИП СН4)* | ||||
| Насадка градуировочная |
+ |
+ |
+ |
+ |
| Вставка плавкая |
+ |
+ |
+ |
+ |
| Розетка кабельная 2РМ24КПН19Г1В1** |
+ |
+ |
+ |
+ |
| Вилка кабельная 2РМ24КПН19Ш1В1** |
+ |
+ |
+ |
+ |
| Блок индикации** (БИ), встроенный в БС |
+ |
+ |
||
| Розетка с кожухом РС 7 |
+ |
|||
| Блок сопряжения с компьютером (БСК) |
+ |
|||
| Диск с программным обеспечением |
+ |
|||
| Блок реле (БР) с кабелями** |
+ |
|||
| Руководство по эксплуатации |
+ |
+ |
+ |
+ |
| Паспорт |
+ |
+ |
+ |
+ |
| Методика поверки – Приложение А к Руководству по эксплуатации |
+ |
+ |
+ |
+ |
|
Поставляется по отдельному заказу |
||||
| Пульт проверочный для проверки срабатывания сигнализации | ||||
| Регулировочный резистор для проверки срабатывания сигнализации | ||||
| Кабель для соединения БС и ИП | ||||
| Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** | ||||
* Количество (общее – от 1 до 16, ИП каждого типа – от 1 до 8) определяется при заказе
** Количество зависит от количества ИП
