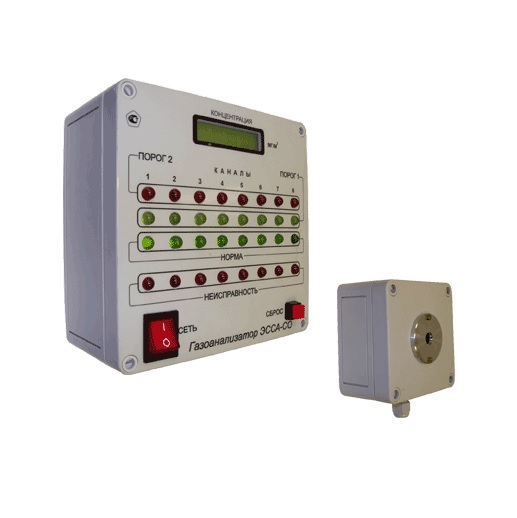

Газоанализатор ЭССА-CO/N исполнение БС/(И)/(Н)/(Р)
Газоанализатор ЭССА-CO/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания оксида углерода в воздухе рабочей зоны: в котельных, гаражах, подземных автостоянках, паркингах и других...
Загрузка...по запросу
по запросу
Газоанализатор ЭССА-CO/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания оксида углерода в воздухе рабочей зоны: в котельных, гаражах, подземных автостоянках, паркингах и других объектах, где возможно возникновение повышенной концентрации оксида углерода, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).
Выпускаются следующие исполнения газоанализаторов:
- БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.
- И – с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
- Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
- Н – с независимым формированием релейных сигналов для каждого ИП (групп ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.
ЭССА-CO/N исполнение БС/(И)/(Н)/(Р):
| Характеристики | Значения | |
| Принцип измерения газоанализатора | электрохимический | |
| Способ забора пробы ЭССА-CO (исп. БС/(И)/(Н)/(Р)) | диффузионный | |
| Тип измерительного преобразователя (ИП) | УО-100, УО-300 | |
| Диапазон измерения, мг/м3 | (0 — 100) или (0 — 300) | |
| Основная приведенная погрешность измерения, % | (0 — 20) мг/м3, приведенная | ± 20 |
| (20 — 100), (20 — 300) мг/м3, относительная | ± 20 | |
| Число порогов сигнализации ЭССА-CO (исп. БС/(И)/(Н)/(Р)) | 2 | |
| Пороги сигнализации, мг/м3 | 20; 100 (200 для УО-300) | |
| Число ИП (N) | от 1 до 16 | |
| Сигнализация | звуковая, световая, релейные сигналы, 2 порога | |
| Время прогрева ЭССА-CO (исп. БС/(И)/(Н)/(Р)), мин, не более | 30 | |
| Время срабатывания сигнализации при превышении порога, с, не более | 60 | |
| Реле | коммутируемый ток 3 А, 220 В | |
| Потребляемая ЭССА-CO (исп. БС/(И)/(Н)/(Р)) мощность, Вт/канал, не более | 2 | |
| Средний срок службы сенсора, лет | 10 | |
| Максимальное расстояние между БС и ИП при сечении жил кабеля*, м | 0,50 мм2 | 1200 |
| 0,35 мм2 | 870 | |
| 0,20 мм2 | 520 | |
| 0,12 мм2 | 300 | |
| Рабочие условия эксплуатации ЭССА-CO/N | температура, °C | от -35 до +45 |
| относительная влажность (неконденсируемая), % | от 30 до 95 | |
| Рабочие условия эксплуатации блока сигнализации (БС): | ||
| — температура окружающей среды, °С | от 0 до +45 | |
| Условия эксплуатации БС и ИП: | ||
| — атмосферное давление, кПа | от 84 до 106,7 | |
| — питание (переменный ток), В | 220 | |
| — частота, Гц | 50 ± 1 | |
| Степень защиты оболочки блока сигнализации (БС) | IP40 | |
| Степень защиты измерительного преобразователя (ИП) от пыли и влаги | IP54 | |
| Степень защиты блока реле (БР) | IP40 | |
| Габаритные размеры БС, мм (высота × длина × ширина): | ||
| — для (1 — 8) ИП | 210×182×90 | |
| — для (8 — 16) ИП | 210×364×90 | |
| Габаритные размеры ИП, мм | 115×115×75 | |
| Габаритные размеры блока реле БР, мм | 210×182×90 | |
| Масса блока сигнализации БС, кг: | ||
| — для (1 — 8) ИП | 3 | |
| — для (8 — 16) ИП | 5 | |
| Масса датчика (измерительного преобразователя ИП), кг | 0,4 | |
| Масса БР (блока реле), кг | 3 | |
Примечания: * — кабель поставляется по отдельному заказу.
Комплект поставки ЭССА-CO/N исполнение БС/(И)/(Н)/(Р):
|
Наименование |
Обозначение исполнения |
|||
|
БС |
И |
Р |
Н |
|
| Блок сигнализации (БС) |
+ |
+ |
+ |
+ |
| Измерительный преобразователь (ИП)* |
+ |
+ |
+ |
+ |
| Насадка градуировочная |
+ |
+ |
+ |
+ |
| Вставка плавкая |
+ |
+ |
+ |
+ |
| Розетка кабельная 2РМ24КПН19Г1В1** |
+ |
+ |
+ |
+ |
| Вилка кабельная 2РМ24КПН19Ш1В1** |
+ |
+ |
+ |
+ |
| Блок индикации** (БИ), встроенный в БС |
|
+ |
+ |
|
| Розетка с кожухом РС 7 |
|
+ |
|
|
| Блок сопряжения с компьютером (БСК) |
|
+ |
|
|
| Диск с программным обеспечением |
|
+ |
|
|
| Блок реле (БР) с кабелями** |
|
|
+ |
|
| Руководство по эксплуатации |
+ |
+ |
+ |
+ |
| Паспорт |
+ |
+ |
+ |
+ |
| Методика поверки – Приложение А к Руководству по эксплуатации |
+ |
+ |
+ |
+ |
|
Поставляется по отдельному заказу |
| Пульт проверочный для проверки срабатывания сигнализации |
| Регулировочный резистор для проверки срабатывания сигнализации |
| Кабель для соединения БС и ИП |
| Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** |
* Количество (от 1 до 16) определяется при заказе
** Количество зависит от количества ИП
