Газоанализатор ЭССА-СО исполнение МБ
Газоанализатор ЭССА-СО исполнение МБ предназначен для измерения содержания оксида углерода (СО) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ...
Загрузка...по запросу
по запросу
Газоанализатор ЭССА-СО исполнение МБ предназначен для измерения содержания оксида углерода (СО) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами.
Устройство:

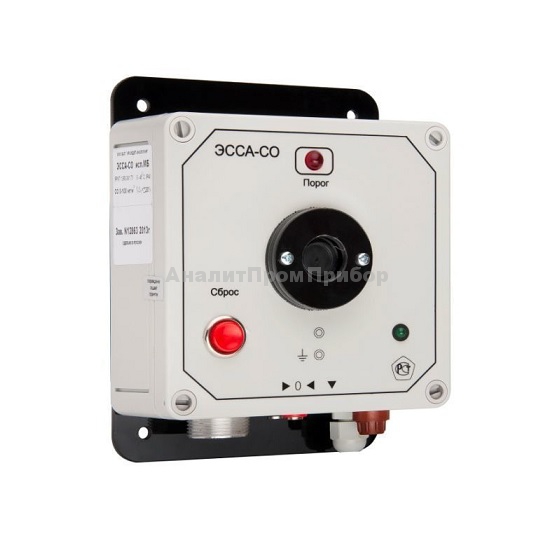

Газоанализатор состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим сенсором оксида углерода, имеет два порога сигнализации. Конструкция газоанализатора предназначена для настенного монтажа.
Функции:
- измерение массовой концентрации оксида углерода (СО) с помощью электрохимического сенсора (Compact S, производства MONOX Ltd, Великобритания), установленного в БИС;
- сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации: световая — (ПОРОГ 1, ПОРОГ 2); звуковая — (ПОРОГ 2);
- формирование независимых для каждого измеряемого компонента управляющих релейных сигналов при превышении измеряемыми концентрацией значений, заданных как пороги сигнализации.
Межповерочный интервал:
Межповерочный интервал газоанализатора составляет 12 месяцев.
Гарантийный срок:
Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.
ЭССА-СО исполнение МБ:
| Характеристики | Значения | |
| Принцип измерения | электрохимический | |
| Способ забора пробы | диффузионный | |
| Диапазон измерения СО, мг/м3 | (0 — 100) или (0 — 300) | |
| Основная погрешность измерения, % | (0 — 20) мг/м3, приведенная | ± 20 |
| (20 — 100), (20 — 300) мг/м3, относительная | ± 20 | |
| Число порогов сигнализации | 2 | |
| Пороги сигнализации CO, мг/м3 | 20; 100 | |
| Сигнализация | звуковая, световая, релейные сигналы | |
| Время прогрева, мин, не более | 30 | |
| Время срабатывания сигнализации при превышении порога, с, не более | 60 | |
| Реле | коммутируемый ток 3 А, 220 В | |
| Срок службы сенсора, лет | 10 | |
| Рабочие условия эксплуатации измерительного преобразователя (ИП): | ||
| — температура, °С | от -30 до +45 | |
| — относительная влажность (неконденсируемая), % | от 30 до 95 | |
| Рабочие условия эксплуатации блока измерения и сигнализации (БИС): | ||
| — температура окружающей среды, °С | от 0 до +45 | |
| Условия эксплуатации БИС и ИП: | ||
| — атмосферное давление, кПа | от 84 до 106,7 | |
| — питание, В (переменный ток) | 220 | |
| — частота, Гц | ± 50 | |
| Степень защиты оболочки БИС | IP40 | |
| Габаритные размеры БИС, мм (высота × длина × ширина) | 160×130×90 | |
| Масса, кг | 1 | |
Комплект поставки ЭССА-СО исполнение МБ:
| Обозначение | Наименование | Количество | Примечание |
| ЯРКГ 2.840.012 (ЯРКГ 2.087.012) | Блок измерения и сигнализации (БИС) | 1 шт. | ЭССА-СО-100; ЭССА-CO-300 |
| ЯРКГ 1.550.001 ЗИП | Ведомость ЗИП | 1 экз. | |
| Комплект ЗИП (насадка градуировочная, вставка плавкая, розетка кабельная) | согласно ЯРКГ 1.550.001 ЗИП | ||
| ЯРКГ 1.550.001 ПС | Паспорт | 1 экз. | |
| ЯРКГ 1.550.001 РЭ | Руководство по эксплуатации | 1 экз. | |
| Методика поверки – Приложение А к Руководству по эксплуатации | 1 экз. |
