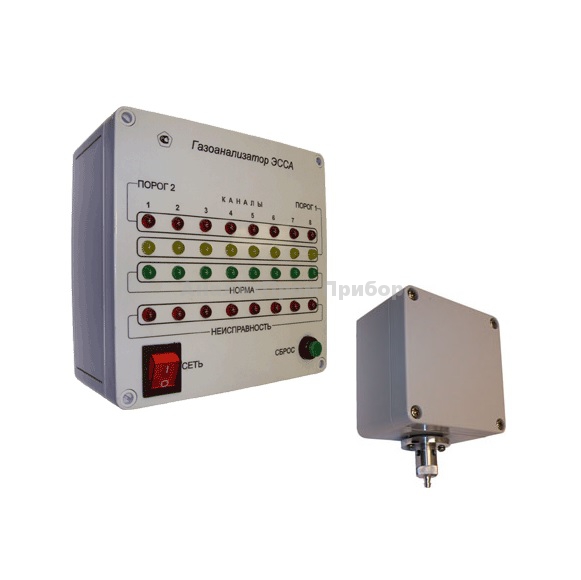

Газоанализатор ЭССА-O2/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения объемной доли кислорода в воздухе, сигнализации и формирования релейных сигналов для управления внешними устройствами при выходе измеряемой концентрации за пределы допустимых значений (ПОРОГ 1, ПОРОГ 2).
Выпускаются следующие исполнения газоанализаторов:
ЭССА-O2/N исполнение БС/(И)/(Н)/(Р):
Характеристики | Значения | |
Принцип измерения ЭССА-O2/N | электрохимический | |
Диапазон измерения, % об. | 0 — 30 | |
Основная погрешность измерения, %, приведенная | 2,5 | |
Число порогов сигнализации | 2 | |
Пороги сигнализации, % об. | 18; 21 | |
Число ИП (N) | от 1 до 16 | |
Сигнализация газоанализатора ЭССА-O2/N | световая, релейные сигналы | |
Срок службы сенсора, лет | 2 | |
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля * | 0,50 мм2 | 1200 |
0,35 мм2 | 870 | |
0,20 мм2 | 520 | |
0,12 мм2 | 300 | |
Рабочие условия эксплуатации ИП | температура, °С | от -35 до +45 |
относительная влажность, % | от 10 до 95 |
Примечание: * — кабель поставляется по отдельному заказу.
Комплект поставки ЭССА-O2/N исполнение БС/(И)/(Н)/(Р):
Наименование |
Обозначение исполнения |
|||
БС |
И |
Р |
Н |
|
Блок сигнализации (БС) |
+ |
+ |
+ |
+ |
Измерительный преобразователь (ИП)* |
+ |
+ |
+ |
+ |
Насадка градуировочная |
+ |
+ |
+ |
+ |
Вставка плавкая |
+ |
+ |
+ |
+ |
Розетка кабельная 2РМ24КПН19Г1В1** |
+ |
+ |
+ |
+ |
Вилка кабельная 2РМ24КПН19Ш1В1** |
+ |
+ |
+ |
+ |
Блок индикации** (БИ), встроенный в БС |
+ |
+ |
||
Розетка с кожухом РС 7 |
+ |
|||
Блок сопряжения с компьютером (БСК) |
+ |
|||
Диск с программным обеспечением |
+ |
|||
Блок реле (БР) с кабелями** |
+ |
|||
Руководство по эксплуатации |
+ |
+ |
+ |
+ |
Паспорт |
+ |
+ |
+ |
+ |
Методика поверки – Приложение А к Руководству по эксплуатации |
+ |
+ |
+ |
+ |
Поставляется по отдельному заказу |
||||
Пульт проверочный для проверки срабатывания сигнализации | ||||
Регулировочный резистор для проверки срабатывания сигнализации | ||||
Кабель для соединения БС и ИП | ||||
Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** |
* Количество (от 1 до 16) определяется при заказе
** Количество зависит от количества ИП
