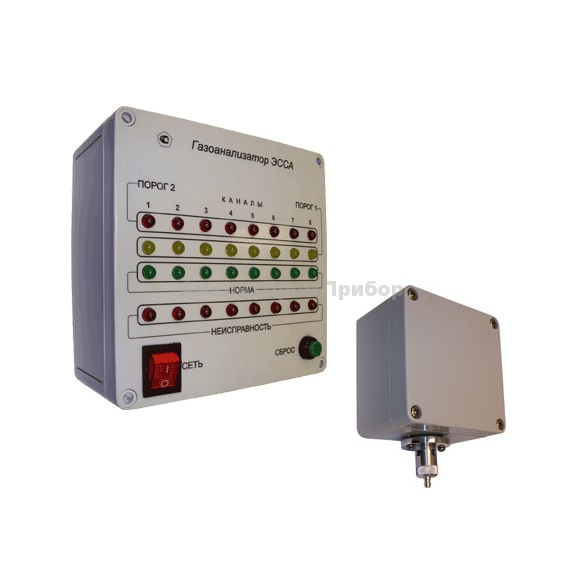

Газоанализатор ЭССА-O3/N исполнение БС/(И)/(Н)/(Р)
Газоанализатор ЭССА-O3/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания озона (O3) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними...
Загрузка...по запросу
по запросу
Газоанализатор ЭССА-O3/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания озона (O3) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).
Выпускаются следующие исполнения газоанализаторов:
- БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.
- И– с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
- Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
- Н – с независимым формированием релейных сигналов для каждого ИП (групп ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.
ЭССА-O3/N исполнение БС/(И)/(Н)/(Р):
| Характеристики | Значения | |
| Принцип измерения | электрохимический | |
| Диапазон измерения, мг/м3 | 0 — 1 | |
| Основная погрешность измерения, % | 0 — 0,1 мг/м3, приведенная | 20 |
| 0,1 — 1 мг/м3, относительная | 20 | |
| Число порогов сигнализации | 2 | |
| Пороги сигнализации, мг/м3 | 0,1; 0,3 | |
| Число ИП (N) | от 1 до 16 | |
| Сигнализация | световая, релейные сигналы | |
| Срок службы сенсора, месяцев | 12 | |
| Максимальное расстояние (м) между БС и ИП при сечении жил кабеля * | 0,50 мм2 | 1200 |
| 0,35 мм2 | 870 | |
| 0,20 мм2 | 520 | |
| 0,12 мм2 | 300 | |
| Рабочие условия эксплуатации ИП | температура, °С | от -35 до +45 |
| относительная влажность, % | от 10 до 95 | |
Примечание: * — кабель поставляется по отдельному заказу.
Комплект поставки ЭССА-O3/N исполнение БС/(И)/(Н)/(Р):
| Наименование |
Обозначение исполнения |
|||
|
БС |
И |
Р |
Н |
|
| Блок сигнализации (БС) |
+ |
+ |
+ |
+ |
| Измерительный преобразователь (ИП)* |
+ |
+ |
+ |
+ |
| Насадка градуировочная |
+ |
+ |
+ |
+ |
| Вставка плавкая |
+ |
+ |
+ |
+ |
| Розетка кабельная 2РМ24КПН19Г1В1** |
+ |
+ |
+ |
+ |
| Вилка кабельная 2РМ24КПН19Ш1В1** |
+ |
+ |
+ |
+ |
| Блок индикации** (БИ), встроенный в БС |
+ |
+ |
||
| Розетка с кожухом РС 7 |
+ |
|||
| Блок сопряжения с компьютером (БСК) |
+ |
|||
| Диск с программным обеспечением |
+ |
|||
| Блок реле (БР) с кабелями** |
+ |
|||
| Руководство по эксплуатации |
+ |
+ |
+ |
+ |
| Паспорт |
+ |
+ |
+ |
+ |
| Методика поверки – Приложение А к Руководству по эксплуатации |
+ |
+ |
+ |
+ |
| Поставляется по отдельному заказу | ||||
| Пульт проверочный для проверки срабатывания сигнализации | ||||
| Регулировочный резистор для проверки срабатывания сигнализации | ||||
| Кабель для соединения БС и ИП | ||||
| Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** | ||||
* Количество (от 1 до 16) определяется при заказе
** Количество зависит от количества ИП
