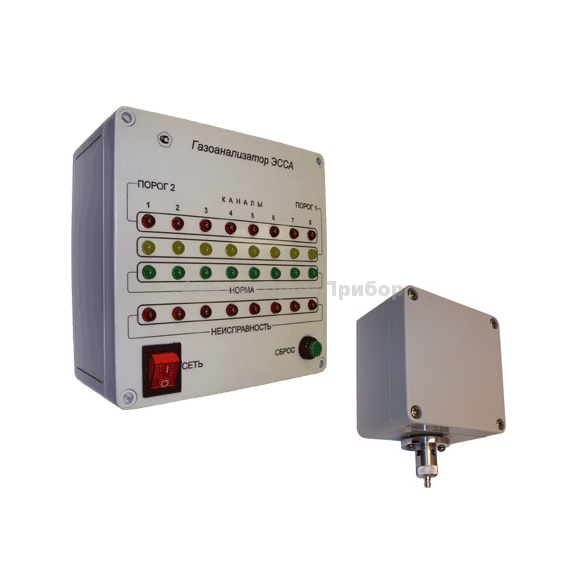

Газоанализатор ЭССА-SO2/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания диоксида серы в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).
Выпускаются следующие исполнения газоанализаторов:
ЭССА-SO2/N исполнение БС/(И)/(Н)/(Р):
Характеристики | Значения |
Принцип измерения | электрохимический |
Отбор пробы | диффузионный |
Диапазон измерения, мг/м3 | 0 — 30 |
Погрешность ЭССА-SO2/N исп. БС/(И)/(Р)/(Н): | |
— основная, % | ± 20 |
— приведенная, мг/м3 | 0 — 10 |
— относительная, мг/м3 | 10 — 30 |
Пороги сигнализации, мг/м3 | 10; 25 |
Число ИП (N) | от 1 до 16 |
Сигнализация ЭССА-SO2/N исп. БС/(И)/(Р)/(Н) | световая, релейные сигналы, 2 порога |
Реле ЭССА-SO2/N исп. БС/(И)/(Р)/(Н) | коммутируемый ток 3 А, 220 В |
Срок службы сенсора, мес. | 24 |
Максимальное расстояние между БС и ИП при сечении жил кабеля, м: | |
— 0,50 мм2 | 1200 |
— 0,35 мм2 | 870 |
— 0,20 мм2 | 520 |
Рабочие условия эксплуатации ИП: | |
— температура, °С | от -35 до +45 |
— относительная влажность, % | от 30 до 95 (неконденсируемая) |
Межповерочный интервал, мес. | 12 |
Гарантийный срок, мес. | 18 |
Комплект поставки ЭССА-SO2/N исполнение БС/(И)/(Н)/(Р):
Наименование |
Обозначение исполнения |
|||
БС |
И |
Р |
Н |
|
Блок сигнализации (БС) |
+ |
+ |
+ |
+ |
Измерительный преобразователь (ИП)* |
+ |
+ |
+ |
+ |
Насадка градуировочная |
+ |
+ |
+ |
+ |
Вставка плавкая |
+ |
+ |
+ |
+ |
Розетка кабельная 2РМ24КПН19Г1В1** |
+ |
+ |
+ |
+ |
Вилка кабельная 2РМ24КПН19Ш1В1** |
+ |
+ |
+ |
+ |
Блок индикации** (БИ), встроенный в БС |
+ |
+ |
||
Розетка с кожухом РС 7 |
+ |
|||
Блок сопряжения с компьютером (БСК) |
+ |
|||
Диск с программным обеспечением |
+ |
|||
Блок реле (БР) с кабелями** |
+ |
|||
Руководство по эксплуатации |
+ |
+ |
+ |
+ |
Паспорт |
+ |
+ |
+ |
+ |
Методика поверки – Приложение А к Руководству по эксплуатации |
+ |
+ |
+ |
+ |
Поставляется по отдельному заказу | ||||
Пульт проверочный для проверки срабатывания сигнализации | ||||
Регулировочный резистор для проверки срабатывания сигнализации | ||||
Кабель для соединения БС и ИП | ||||
Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** |
* Количество (от 1 до 16) определяется при заказе
** Количество зависит от количества ИП
