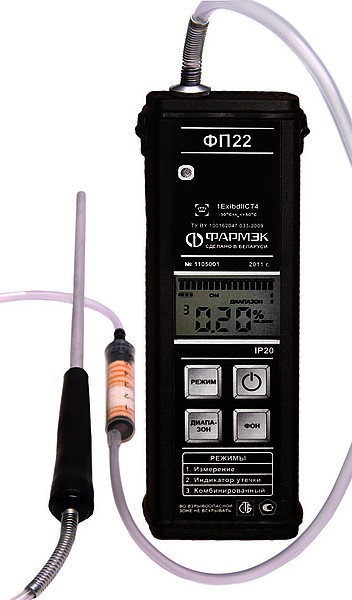

Газоанализатор-течеискатель ФП22 сочетает в себе функции уже хорошо известных и успешно зарекомендовавших себя приборов: течеискателя-сигнализатора ФП12 и газоанализатора ФП11.2К, поэтому имеет также и неофициальное название: газоанализатор-течеискатель ФП22.
ФП22 предназначен для определения мест утечек и измерения объёмных долей горючих газов в воздухе. Прибор позволяет обнаружить утечку газа из газопровода и газового оборудования даже под закрытым грунтом, способен дать оценку уровню загазованности и при определении превышения допустимой концентрации горючего газа отобразить эту информацию на дисплее и выдать световую и звуковую сигнализацию.
Газоанализатор ФП22 изготавливается во взрывозащищенном исполнении и снабжен встроенным микронасосом. По требованию заказчика калибруется либо на метан и пропан, либо на водород — в этом случае прибор калибруется только на водород.
Поддерживаемые газы:
- Метан (CH4) / Пропан(C3H8)
или - Водород (H2)
Газоанализатор ФП 22 способен успешно работать в трех режимах:
- режим измерения (измеряет объемную долю газов и сообщает сигнализацией о превышении допустимого порога концентрации);
- индикатора утечки (обнаруживает утечку газа и работает в разных диапазонах чувствительности);
- комбинированный режим (выполняет совмещенные функции течеискателя и газоанализатора);
Область применения
Прибор успешно применяется в производственных помещениях (котельных, ГНС, ГРП), колодцах, подвалах и иных объектах. Кроме того, его можно использовать при эксплуатации газопроводов низкого, среднего и высокого давления (при вероятности образования взрывоопасной смеси газов различных категорий), подземных газопроводах и при проведении ремонтных либо восстановительных работ. Маркировка взрывозащиты «1ЕхibdIIСТ4» газоанализатора позволяет эксплуатировать его во взрывоопасных зонах.
Отличительные особенности:
- металлический корпус высокой прочности;
- широкий температурный диапазон;
- большой ЖКИ-индикатор, имеет функцию подсветки;
- высокая точность измерений и 8 диапазонов чувствительности;
- защита сенсоров от отравления (при превышение допустимой концентрации горючих газов, сенсор и микронасос отключаются в автоматическом режиме);
- возможность проводить быстрый ремонт при выходе из строя сенсора (для ремонта достаточно заменить блок датчика, который уже откалиброван на один из газов: метан, пропан или водород);
- использование полупроводниковых и термокаталитических сенсоров производства «ФАРМЭК»;
- по дополнительному заказу прибор может оснащаться газозаборной штангой для поиска утечек газа под грунтом.
Газоанализатор ФП22 характеристики:
| Характеристики | Значения | |||
| Масса (без штанги заборной), г, не более | 430 | |||
| Габаритные размеры (без штанги заборной), мм | 185×60×35 | |||
| Условия эксплуатации: | ||||
| — диапазон рабочих температур, °С | от -20 до +50 | |||
| — атмосферное давление, кПа | 84 — 106,7 | |||
| — относительная влажность воздуха при +25 °С, %, не более | 98 | |||
| Время автономной работы, ч | 8 | |||
| Время выхода на 90 % значение показаний, с, не более | 15 | |||
| Номинальная производительность микронасоса, л/мин., не менее: | 0,3 | |||
| Диапазоны измерения, показаний, чувствительность течеискания: | измерения, % | показаний, % | чувствительность, % | |
| — объёмная доля СН4 | 0 — 2,50 | 0 — 5,00 | 0,001 | |
| — объёмная доля С3Н8 | 0 — 1,00 | 0 — 2,00 | 0,003 | |
| — объёмная доля Н2 | 0 — 2,00 | 0 — 4,00 | 0,01 | |
| Порог срабатывания сигнализации: | порог, % | предел погрешности, % | ||
| — объёмная доля СН4 | 1,00 | ± 0,05 | ||
| — объёмная доля С3Н8 | 0,40 | ± 0,02 | ||
| — объёмная доля Н2 | 0,80 | ± 0,04 | ||
| Пределы допускаемой основной и дополнительной абсолютной погрешности измерения: | основная абсолютная погрешность, % | дополнительная, на каждые 10 °C температуры окр. среды, % | ||
| — объёмная доля СН4 | ± 0,25 | ± 0,05 | ||
| — объёмная доля С3Н8 | ± 0,10 | ± 0,02 | ||
| — объёмная доля Н2 | ± 0,20 | ± 0,04 | ||
| Время прогрева, с, не более | 20 | |||
| Время установления рабочего режима, с, не более | 20 | |||
| Напряжение холостого хода аккумуляторной батареи, В, не более | 6 | |||
| Ток короткого замыкания аккумуляторной батареи, А, не более | 0,8 | |||
| Максимальная потребляемая мощность, В·А | 3 | |||
| Класс защиты от влаги и пыли: | ||||
| — электронного блока | IP20 | |||
| — блока аккумуляторной батареи | IP54 (категория 2) | |||
| Вид и маркировка взрывозащиты | 1ExibIICT5 | |||
| Тип аккумуляторной батареи | 4/5А Ni-MH 1800 mAH | |||
| Интерфейс связи с ПК | USB | |||
| Средняя наработка на отказ, ч, не менее | 30000 | |||
| Срок работы, лет, не менее | 10 | |||
Газоанализатор ФП22 комплект поставки:
| Наименование | Обозначение | Количество, шт. |
| Газоанализатор ФП22 | ПР 09-05.00.000 | 1 |
| Паспорт | 100162047.033 ПС | 1 |
| Адаптер сетевой | 12 В, 1 А | 1 |
| Штанга | ПР15.09.00.000-01 | 1 |
| Ремень | ПР 05-02.600 | 1 |
| Упаковка | ПР 08-01.000 | 1 |
