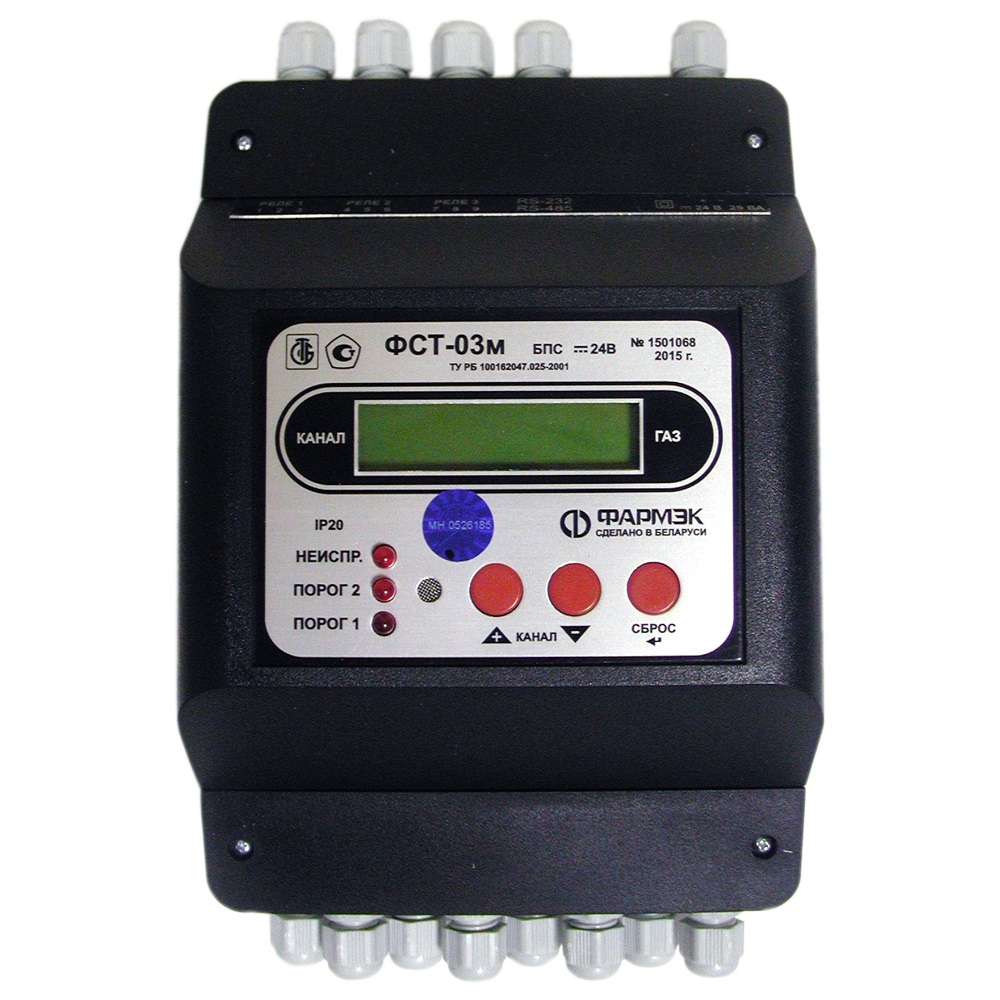

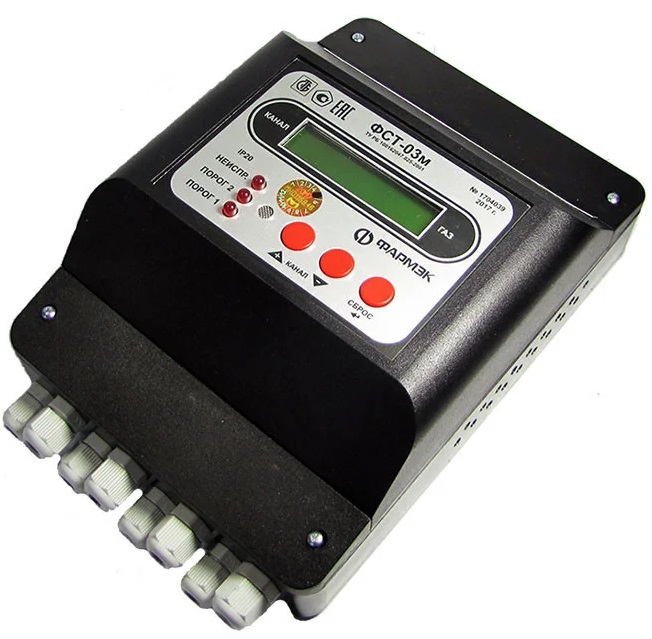

Газоанализатор ФСТ-03м – многоканальный стационарный прибор, предназначенный для непрерывного автоматического измерения объемной доли метана, пропана, массовой концентрации угарного газа (монооксида углерода) в воздушной атмосфере жилых, административных, производственных зданий, сооружений, и наружных установок и выдачи сигнализации о превышении установленных значений концентраций контролируемых газов.

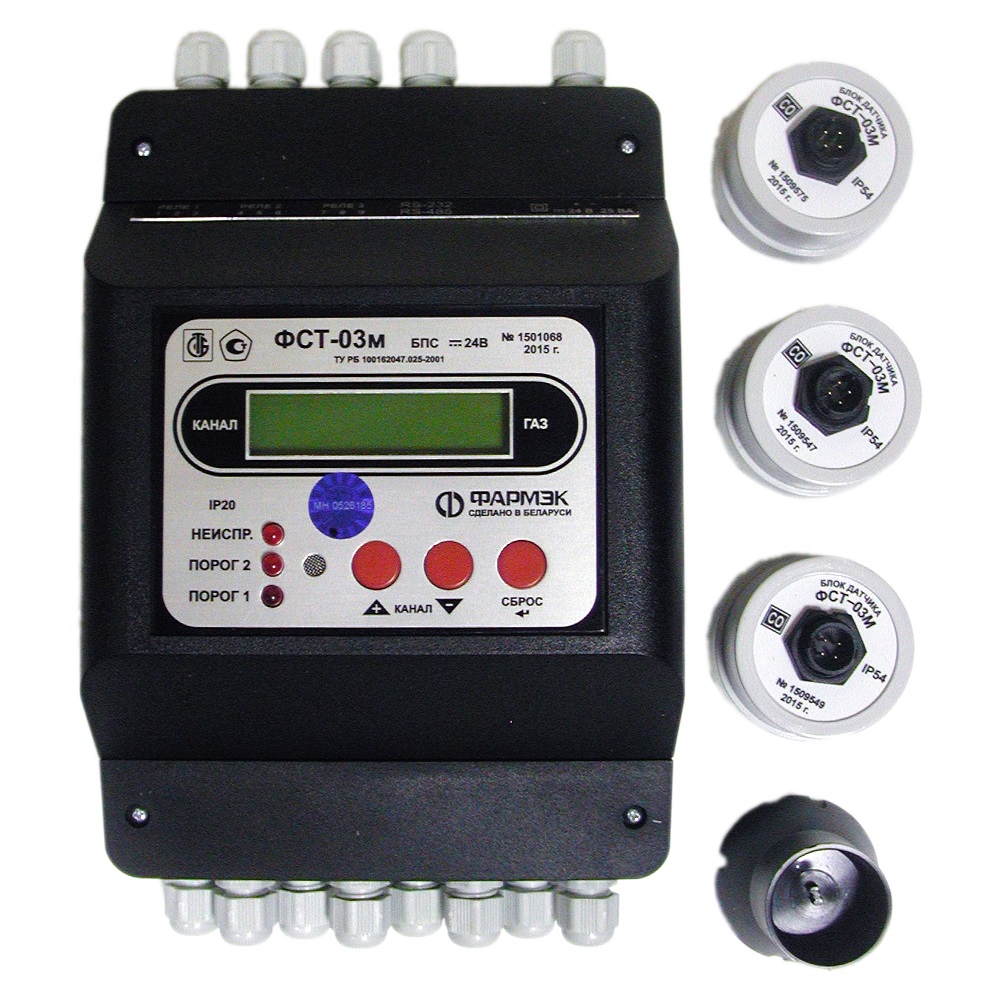

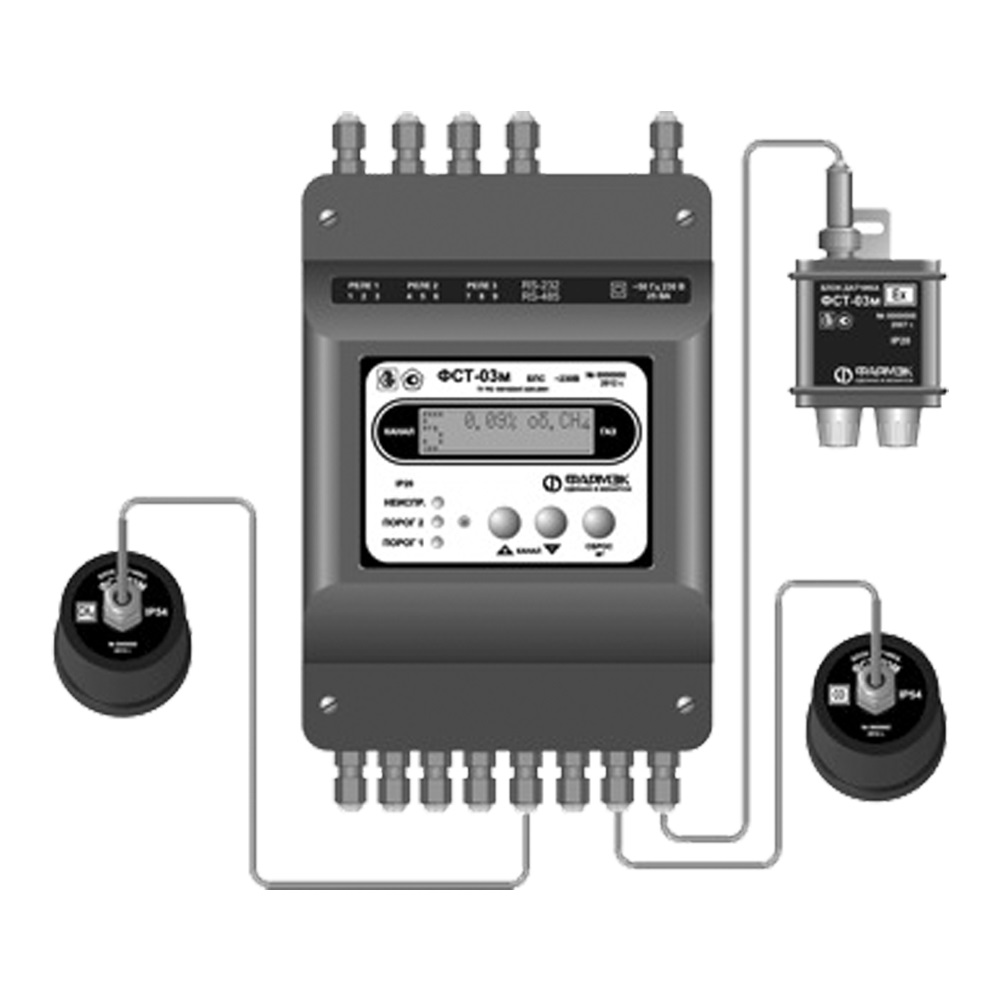

Сигнализатор состоит из блока питания и сигнализации (БПС) и набора (до 8 шт.) выносных блоков датчиков (БД), измеряющих концентрацию метана, пропана или угарного газа.
Газоанализатор обеспечивает:
Область применения
Производственные, административные и жилые помещения, здания и сооружения. Основное назначение газоанализатора ФСТ-03м – использование в составе системы безопасности автономных котельных.
Газоанализатор предназначен для эксплуатации в средах с содержанием механических примесей (пыли, смол, масел) и агрессивных веществ (хлора, серы, фосфора, фтора, мышьяка, сурьмы и их соединений) в контролируемой среде не выше ПДК по ГОСТ 12.1.005.
По устойчивости к воздействию температуры и влажности окружающего воздуха группа исполнения В3 по ГОСТ 12997, но для работы при температуре от минус 20 до плюс 50 °С;
Технические характеристики
Габаритные размеры, мм, не более | |
блока питания и сигнализации | 220х160х110 |
блока датчика | 130х60х40 |
Масса, г, не более | |
1) блока питания и сигнализации | 3000 |
2) блока датчика: | 300 |
Диапазон измерения (показаний): | |
объемной доли СН4, %: | 0–2,50 (0–5,00) |
объемной доли С3Н8, %: | 0–1,00 (0–2,00) |
массовой концентрации СО, мг/м3: | 10–125 (0–255) |
Напряжение питания, В: | От 207 до 253 |
Потребляемая мощность, ВА, не более: | 25 |
Наименование |
Количество штук |
Блок питания и сигнализации 230В ил 24В АРТ23014 или АРТ23040 |
1 |
Блок датчика (СН4) с розеткой РY07-4ZY АРТ23015 |
по заказу |
Блок датчика (СО) с розеткой РY07-4ZY АРТ23017 |
по заказу |
БД (С3Н8) с вилкой РY07-4ZY АРТ23041 |
по заказу |
Блок датчика Ех с розеткой РС4ТВ АРТ23016 |
по заказу |
Насадка |
1 |
Шнур |
1 |
Паспорт |
1 |
Крепежный комплект |
1 |
Методика поверки |
1 |
Упаковка |
1 |
Примечание: Соединительные кабели «БПС – БД» в комплект поставки не входят |
