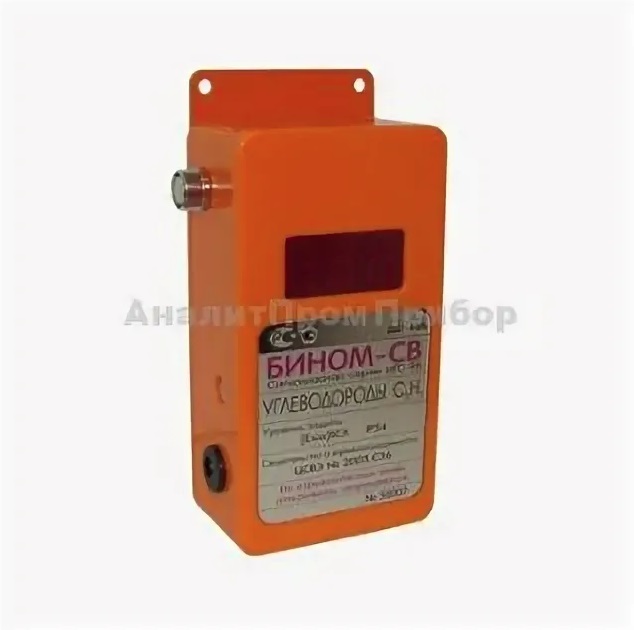

Газоанализатор ИГС-98 Бином-СВ
Загрузка...Газосигнализатор стационарный Бином-СВ предназначен для непрерывного автоматического измерения концентрации суммы углеводородов. Диапазон измерения 0 — 3 %. Порог срабатывания по умолчанию один 0,4 %. Сухие контакты реле, коммутируемый ток до 5 А. Используемые сенсоры: ДТЭ 1-0, 15-3,0 А1, датчик термокаталитический (ООО «РТК Импекс»).

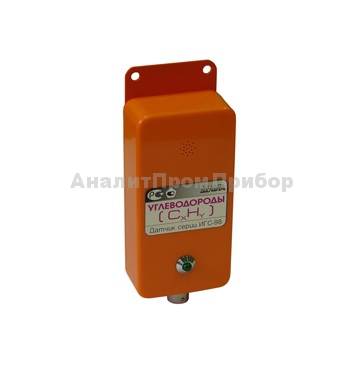

Выносной датчик имеет маркировку взрывозащиты 1ExdibIIBT4+H2X.
Блок индикации имеет маркировку взрывозащиты [Exia]IIC.
Маркировка взрывозащиты 1ExdibIIBT4+H2X, что это значит?
- 1 — уровень взрывозащиты, взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режмие работы, так и при признанных вероятных повреждениях, определяемых их условиями эксплуатации;
- Ex — символ взрывозащищенного оборудования;
- d ib — тип защиты, это изделие имеет класс взрывозащиты ib «искробезопасная электрическая цепь» и может устанавливаться во взрывоопасной зоне. Вид взрывозащиты d «взрывонепроницаемая оболочка» относится к сенсору и достигается размещением чувствительных элементов в неразборную оболочку из корпуса и огнепреградителя;
- IIB+H2 — группа взрывоопасности газов и паров, типичный представитель этой группы водород, соответственно включает все газы до водорода по возрастанию взрывоопасности;
- T4 — температурный класс, максимально допустимая температура на поверхности прибора 135 градусов С;
- X — специальные условия применения, при эксплуатации выносного датчика необходимо соблюдать следующие условия
- запрещается проводить заряд блоков питания переносного и индивидуального газоанализаторов во взрывоопасных зонах;
- выносной датчик, переносной и индивидуальный газоанализатор следует оберегать от ударов и падений;
- монтаж стационарного газосигнализатора с выносным датчиком должен осуществляться согласно условиям, указанным в руководстве по эксплуатации.
ИГС-98 Бином-СВ:
| Диапазон измерения углеводородов (СхНу) | 0 — 2 %. об. или 0 — 100 % об. |
| Пороги срабатывания: | порог 1 — 0,2 % об., порог 2 — 0,4 % об. |
| Порог срабатывания сигнализации прибора с одним реле: | 0,4 % об. |
| Относительная погрешность измерения в нормальных условиях (н.у.) | 25 % |
| Чувствительность газосигнализатора Бином-СВ (Бином-С): | 0,01% об. |
| Тип сенсора газосигнализатора Бином-СВ (Бином-С): | термокаталитический или оптический |
| Время срабатывания сигнализации Т (0,9) при нормальных условиях без пробоотборного зонда, не более | 15 с (до 60 с с оптическим сенсором) |
| Сигнализация газосигнализатора:
— световая — цифровая |
красный светодиод или цифровая матрица для моделей -СВ |
| Электрическое питание от внешнего источника пост. тока | 12 (24) В |
| Потребляемая мощность в режиме (дежурный/сигнальный), мВт, питание 12 В:
— с индикацией |
1500/1800 |
| Габариты газосигнализатора Бином-СВ (Бином-С), мм:
— контроллер |
142х72х42 |
| Масса комплекта газоанализатора Бином-СВ (Бином-С)/адаптера, не более, кг: | 0,35/0,35 |
| Срок службы сенсорного модуля, не менее, лет:
— термокаталитический сенсор — оптический сенсор |
3 10 |
| Рабочий диапазон отн. влажности, % | от 30 до 95 |
| Рабочий диапазон температур:
— исполнение для нормальных условий — холодоустойчивое исполнение |
-20°С до +40°С (по умолчанию) — 30°С до +50°С |
| Защита корпуса газосигнализатора Бином-СВ (Бином-С) | IP54 |
| Уровень взрывозащиты:
— газосигнализатора Бином-СВ (Бином-С), — выносной датчик |
[Ехia]IIC 1ExdiaIIВТ4/Н2 Х |
| Периодичность поверки | 1 раз в год |
| Гарантийный срок | 1 год |
