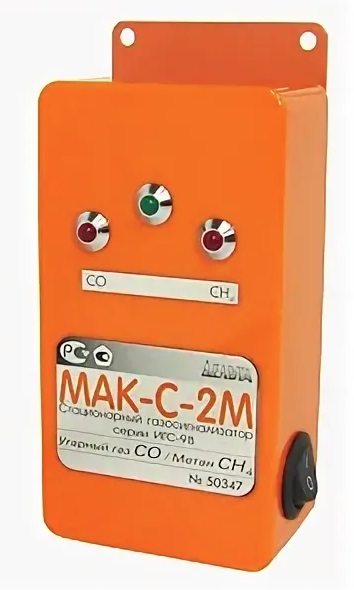

Газоанализатор ИГС-98 Мак-С2-М

Газосигнализатор стационарный Мак-С2-М предназначен для непрерывного автоматического измерения концентрации следующих газов: угарного газа CO и метана CH4.

Угарный газ CO:

В настоящее время в приборах используются следующие сенсоры угарного газа:

• 2ФС-90Л — сенсор угарного газа производства Аналитхимавтоматика (Россия), диапазон измерения до 300 мг/м3;
• EcoSure(2e) — сенсор угарного газа производства Sixth Sense (UK), диапазон измерения до 300 мг/м3., ссылка на datasheet;
• CO-AE Carbon Monoxide Sensor — сенсор угарного газа производства Alphasense Ltd (UK), диапазон измерения до 12000 мг/м3. Используется для определения высоких концентраций угарного газа, ссылка на datasheet.

В приборах устанавливаются следующие пороги срабатывания по угарному газу: первый порог 20 мг/м3; второй 100 мг/м3.

Метан CH4:

В настоящее время в наших приборах используются следующие сенсоры метана:

• ДТЭ 1-0, 15-3,0 А1 (Россия) — термокаталитический сенсор с диапазоном измерения до 5% обьема в воздухе;
• MSH-P/HC/5/V/P/F metane (Dynament UK) — оптический сенсор с диапазоном измерения до 5% обьема в воздухе, этот же сенсор можно использовать на любой другой диапазон измерения вплоть до 100%;
• MSH-P/HR/5/V/P/F 0-100% metane (Dynament UK)- оптический сенсор с двумя диапазонами измерения первый до 10%, второй до 100% объема.

Порог по умолчанию один 1% объема. Возможен выпуск приборов с единицей измерения в граммах на метр кубический. Для справки: 1% объемной доли метана при нормальных условиях соответствует 7 г/м3.

Сухие контакты реле, коммутируемый ток до 5 А.

Маркировка взрывозащиты 1ExdibIIBT4+H2X, что это значит?

• 1 — уровень взрывозащиты, взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режмие работы, так и при признанных вероятных повреждениях, определяемых их условиями эксплуатации;
• Ex — символ взрывозащищенного оборудования;
• d ib — тип защиты, это изделие имеет класс взрывозащиты ib «искробезопасная электрическая цепь» и может устанавливаться во взрывоопасной зоне. Вид взрывозащиты d «взрывонепроницаемая оболочка» относится к сенсору и достигается размещением чувствительных элементов в неразборную оболочку из корпуса и огнепреградителя;
• IIB+H2 — группа взрывоопасности газов и паров, типичный представитель этой группы водород, соответственно включает все газы до водорода по возрастанию взрывоопасности;
• T4 — температурный класс, максимально допустимая температура на поверхности прибора 135 градусов С;
• X — специальные условия применения, при эксплуатации выносного датчика необходимо соблюдать следующие условия
  1. запрещается проводить заряд блоков питания переносного и индивидуального газоанализаторов во взрывоопасных зонах;
  2. выносной датчик, переносной и индивидуальный газоанализатор следует оберегать от ударов и падений;
  3. монтаж стационарного газосигнализатора с выносным датчиком должен осуществляться согласно условиям, указанным в руководстве по эксплуатации.
