Газоанализатор ИГС-98 Пион-СВ

Газосигнализатор стационарный Пион-СВ предназначен для непрерывного автоматического измерения концентрации пропана C3H8. Диапазон измерения 0 — 1 %. Порог срабатывания по умолчанию один 0,4 %. Сухие контакты реле, коммутируемый ток до 5 А.

В настоящее время в наших приборах используются следующие сенсоры пропана:

• ДТЭ 1-0, 15-3,0 А1 (Россия) — термокаталитический сенсор с диапазоном измерения до 2% обьема в воздухе;
• MSH-P/HC/5/V/P/F propane (Dynament UK) — оптический сенсор с диапазоном измерения до 2% обьема в воздухе;
• MSH-P/HHC/5/V/P/F propane (Dynament UK)- оптический сенсор с диапазоном измерения до 100% обьема.

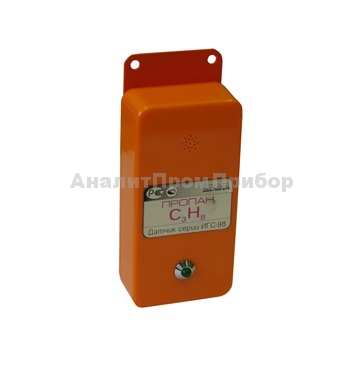

Выносной датчик имеет маркировку взрывозащиты 1ExdibIIBT4+H2X.

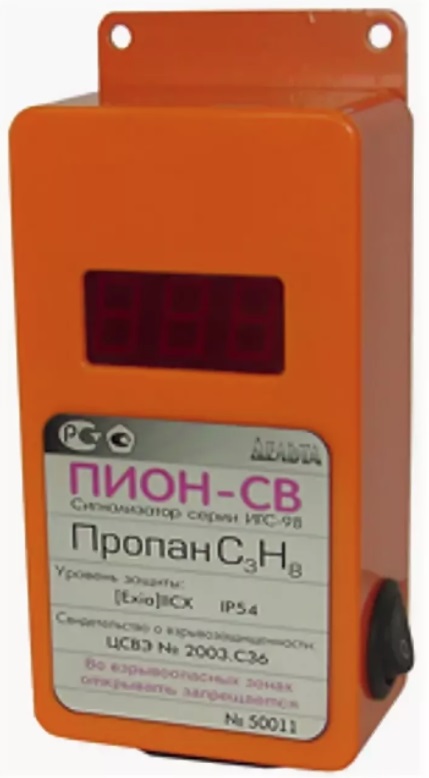

Блок индикации имеет маркировку взрывозащиты [Exia]IIC.

Маркировка взрывозащиты 1ExdibIIBT4+H2X, что это значит?

• 1 — уровень взрывозащиты, взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых их условиями эксплуатации;
• Ex — символ взрывозащищенного оборудования;
• d ib — тип защиты, это изделие имеет класс взрывозащиты ib «искробезопасная электрическая цепь» и может устанавливаться во взрывоопасной зоне. Вид взрывозащиты d «взрывонепроницаемая оболочка» относится к сенсору и достигается размещением чувствительных элементов в неразборную оболочку из корпуса и огнепреградителя;
• IIB+H2 — группа взрывоопасности газов и паров, типичный представитель этой группы водород, соответственно включает все газы до водорода по возрастанию взрывоопасности;
• T4 — температурный класс, максимально допустимая температура на поверхности прибора 135 градусов С;
• X — специальные условия применения, при эксплуатации выносного датчика необходимо соблюдать следующие условия
  1. запрещается проводить заряд блоков питания переносного и индивидуального газоанализаторов во взрывоопасных зонах;
  2. выносной датчик, переносной и индивидуальный газоанализатор следует оберегать от ударов и падений;
  3. монтаж стационарного газосигнализатора с выносным датчиком должен осуществляться согласно условиям, указанным в руководстве по эксплуатации.
