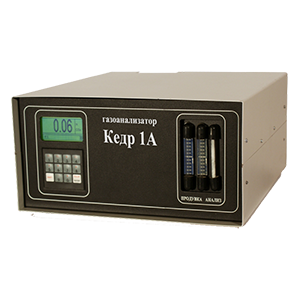

Газоанализатор «Кедр 1А»
Загрузка...
Газоанализатор «Кедр 1А» предназначен для измерения объемной доли одного из компонентов: окиси углерода, двуокиси углерода, метана, двуокиси серы, ацетилена в сложной газовой смеси при производстве аммиака, метанола, ацетилена и других технологических процессах.
Газоанализатор «Кедр-1А» успешно используется для определения концентрации токсических веществ в выбросах, образующихся в результате работы топливосжигающих установок различного типа, концентрации оксида углерода в производственном помещении. Прибор работает в непрерывном режиме, что позволяет постоянно контролировать состав газовой смеси. Благодаря своей многофункциональности и высокой надежности в работе, газоанализатор технологических процессов «Кедр-1А» нашел свое успешное применение в химической, нефтеперерабатывающей, металлургической промышленности, а также в организациях, занимающихся охраной окружающей среды. По согласованию с заказчиком газоанализаторы могут применяться для иных производств и научных исследований.
Каждому основному исполнению газоанализатора технологических процессов «Кедр-1А» соответствует свой диапазон измерений одного из определяемых компонентов.
Газоанализаторы, обозначенные как «.1» выполнены с жидкокристаллическими индикаторами, без дополнительного номера выполнены со светодиодными индикаторами. Газоанализаторы с индексом «С» наименовании исполнения имеют более точную индивидуальную термокомпенсацию и высокоточную электронную линеаризацию градуировочной характеристики.
Особенности:
- Принцип действия — оптико-абсорбционный.
- Способ отбора пробы — принудительный.
- Тип газоанализатора — стационарный.
- Исполнение — по ГОСТ 12997-84.
- Использование — взрывобезопасные зоны помещений.
Газоанализатор имеет цифровую индикацию.
По заказу потребителя в комплект поставки газоанализатора могут включаться необходимые устройства подготовки пробы, стабилизатор давления газовой смеси, баллон с газовой смесью (ПГС).
Технические характеристики «Кедр 1А»:
| Диапазон измерений в зависимости от исполнения | см. Раздел «Исполнение газоанализатора КЕДР» |
| Основная приведенная погрешность | см. Раздел «Исполнение газоанализатора КЕДР» |
| Выходной сигнал | (0-5) мА или (4-20) мА |
| Индикация | светодиодный дисплей |
| Время установления выходного сигнала | 9 c |
| Время работы без подстройки, не менее | 14 суток |
| Параметры анализируемой газовой смеси: | |
| — температура | от +5 до +50 оС |
| — расход | (50±15) л/ч |
| Температура окружающего воздуха | от +5 до +50 оС |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | 45 ВА |
| Габаритные размеры | (180х360х420) мм |
| Масса | 12 кг |
Исполнения газоанализатора КЕДР:
| Наименование газоанализатора |
Диапазон измерения, %(об.), определяемый компонент |
Основная приведенная погрешность, % от ДИ |
| Кедр 1А – 02 Кедр 1А – 02.1 |
0 – 0,01 % СН4 | ±10 ±10 |
| Кедр 1А – 03 Кедр 1А – 03.1 |
0 – 0,02 % СН4 | ±10 ±10 |
| Кедр 1А – 04 Кедр 1А – 04.1 |
0 – 0,05 % СН4 | ±10 ±10 |
| Кедр 1А – 05 Кедр 1А – 05.1 |
0 – 0,1 % СН4 | ±5 ±5 |
| Кедр 1А – 06 Кедр 1А – 06.1 |
0 – 0,2 % СН4 | ±5 ±5 |
| Кедр 1А – 07 Кедр 1А – 07.1 |
0 – 0,5 % СН4 | ±5 ±5 |
| Кедр 1А – 08 Кедр 1А – 08.1 Кедр 1А – 08С Кедр 1А – 08.1С |
0 – 1 % СН4 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 09 Кедр 1А – 09.1 Кедр 1А – 09С Кедр 1А – 09.1С |
0 – 2 % СН4 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 10 Кедр 1А – 10.1 Кедр 1А – 10С Кедр 1А – 10.1С |
0 – 5 % СН4 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 11 Кедр 1А – 11.1 Кедр 1А – 11С Кедр 1А – 11.1С |
0 – 10 % СН4 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 12 Кедр 1А – 12.1 Кедр 1А – 12С Кедр 1А – 12.1С |
0 – 20 % СН4 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 13 Кедр 1А – 13.1 Кедр 1А – 13С Кедр 1А – 13.1С |
0 – 50 % СН4 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 14 Кедр 1А – 14.1 Кедр 1А – 14С Кедр 1А – 14.1С |
0 – 100 % СН4 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 16 Кедр 1А – 16.1 |
0 – 0,01 % СО2 | ±7 ±7 |
| Кедр 1А – 17 Кедр 1А – 17.1 |
0 – 0,02 % СО2 | ±7 ±7 |
| Кедр 1А – 18 Кедр 1А – 18.1 |
0 – 0,05 % СО2 | ±7 ±7 |
| Кедр 1А – 19 Кедр 1А – 19.1 |
0 – 0,1 % СО2 | ±5 ±5 |
| Кедр 1А – 20 Кедр 1А – 20.1 |
0 – 0,2 % СО2 | ±10 ±10 |
| Кедр 1А – 21 Кедр 1А – 21.1 |
0 – 0,5 % СО2 | ±4 ±4 |
| Кедр 1А – 22 Кедр 1А – 22.1 Кедр 1А – 22С Кедр 1А – 22.1С |
0 – 1 % СО2 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 23 Кедр 1А – 23.1 Кедр 1А – 23С Кедр 1А – 23.1С |
0 – 2 % СО2 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 24 Кедр 1А – 24.1 Кедр 1А – 24С Кедр 1А – 24.1С |
0 – 5 % СО2 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 25 Кедр 1А – 25.1 Кедр 1А – 25С Кедр 1А – 25.1С |
0 – 10 % СО2 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 26 Кедр 1А – 26.1 Кедр 1А – 26С Кедр 1А – 26.1С |
0 – 20 % СО2 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 28 Кедр 1А – 28.1 Кедр 1А – 28С Кедр 1А – 28.1С |
0 – 50 % СО2 | ±4 ±4 ±2 ±2 |
| Кедр 1А – 30 Кедр 1А – 30.1 |
0 – 0,01 % СО | ±5 ±5 |
| Кедр 1А – 31 Кедр 1А – 31.1 |
0 – 0,02 % СО | ±5 ±5 |
| Кедр 1А – 32 Кедр 1А – 32.1 |
0 – 0,05 % СО | ±5 ±5 |
| Кедр 1А – 33 Кедр 1А – 33.1 |
0 – 0,1 % СО | ±5 ±5 |
| Кедр 1А – 34 Кедр 1А – 34.1 |
0 – 0,2 % СО | ±5 ±5 |
| Кедр 1А – 35 Кедр 1А – 35.1 |
0 – 0,5 % СО | ±5 ±5 |
| Кедр 1А – 36 Кедр 1А – 36.1 Кедр 1А – 36С Кедр 1А – 36.1С |
0 – 1 % СО | ±4 ±4 ±2 ±2 |
| Кедр 1А – 37 Кедр 1А – 37.1 Кедр 1А – 37С Кедр 1А – 37.1С |
0 – 2 % СО | ±4 ±4 ±2 ±2 |
| Кедр 1А – 38 Кедр 1А – 38.1 Кедр 1А – 38С Кедр 1А – 38.1С |
0 – 5 % СО | ±4 ±4 ±2 ±2 |
| Кедр 1А – 39 Кедр 1А – 39.1 Кедр 1А – 39С Кедр 1А – 39.1С |
0 – 10 % СО | ±4 ±4 ±2 ±2 |
| Кедр 1А – 40 Кедр 1А – 40.1 Кедр 1А – 40С Кедр 1А – 40.1С |
0 – 20 % СО | ±4 ±4 ±2 ±2 |
| Кедр 1А – 41 Кедр 1А – 41.1 Кедр 1А – 41С Кедр 1А – 41.1С |
0 – 50 % СО | ±4 ±4 ±2 ±2 |
| Кедр 1А – 42 Кедр 1А – 42.1 Кедр 1А – 42С Кедр 1А – 42.1С |
0 – 100 % СО | ±4 ±4 ±2 ±2 |
| Кедр 1А – 43 Кедр 1А – 43.1 |
0 – 0,05 % С2Н2 | ±10 ±10 |
| Кедр 1А – 44 Кедр 1А – 44.1 |
0 – 0,1 % С2Н2 | ±10 ±10 |
| Кедр 1А – 45 Кедр 1А – 45.1 |
0 – 0,2 % С2Н2 | ±10 ±10 |
| Кедр 1А – 46 Кедр 1А – 46.1 |
0 – 0,5 % С2Н2 | ±5 ±5 |
| Кедр 1А – 47 Кедр 1А – 47.1 |
0 – 1 % С2Н2 | ±4 ±4 |
| Кедр 1А – 48 Кедр 1А – 48.1 |
0 – 2 % С2Н2 | ±4 ±4 |
| Кедр 1А – 49 Кедр 1А – 49.1 |
0 – 5 % С2Н2 | ±4 ±4 |
| Кедр 1А – 50 Кедр 1А – 50.1 |
0 – 10 % С2Н2 | ±4 ±4 |
| Кедр 1А – 51 Кедр 1А – 51.1 |
0 – 20 % С2Н2 | ±4 ±4 |
| Кедр 1А – 52 Кедр 1А – 52.1 |
0 – 50 % С2Н2 | ±8 ±8 |
| Кедр 1А – 53 Кедр 1А – 53.1 |
0 – 100 % С2Н2 | ±8 ±8 |
| Кедр 1А – 55 Кедр 1А – 55.1 |
0,01 % SО2 | ±8 ±8 |
| Кедр 1А – 56 Кедр 1А – 56.1 |
0,02 % SО2 | ±8 ±8 |
| Кедр 1А – 57 Кедр 1А – 57.1 |
0,05 % SО2 | ±5 ±5 |
| Кедр 1А – 58 Кедр 1А – 58.1 |
0 – 0,1 % SО2 | ±8 ±8 |
| Кедр 1А – 59 Кедр 1А – 59.1 |
0 – 0,2 % SО2 | ±8 ±8 |
| Кедр 1А – 60 Кедр 1А – 60.1 |
0 – 0,5 % SО2 | ±5 ±5 |
| Кедр 1А – 61 Кедр 1А – 61.1 |
0 – 1 % SО2 | ±8 ±8 |
| Кедр 1А – 62 Кедр 1А – 62.1 |
0 – 2 % SО2 | ±8 ±8 |
| Кедр 1А – 63 Кедр 1А – 63.1 |
0 – 5 % SО2 | ±4 ±4 |
| Кедр 1А – 64 Кедр 1А – 64.1 |
0 – 10 % SО2 | ±6 ±6 |
| Кедр 1А – 65 Кедр 1А – 65.1 |
0 – 20 % SО2 | ±6 ±6 |
| Кедр 1А – 66 Кедр 1А – 66.1 |
0 – 50 % SО2 | ±8 ±8 |
| Кедр 1А – 67 Кедр 1А – 67.1 |
0 – 100 % SО2 | ±8 ±8 |
| Кедр 1А – 68 Кедр 1А – 68.1 |
0 – 0,01 % NО | ±6 ±6 |
| Кедр 1А – 69 Кедр 1А – 69.1 |
0 – 0,02 % NО | ±6 ±6 |
| Кедр 1А – 70 Кедр 1А – 70.1 |
0 – 0,05 % NО | ±6 ±6 |
| Кедр 1А – 71 Кедр 1А – 71.1 |
0 – 0,1 % NО | ±6 ±6 |
| Кедр 1А – 72 Кедр 1А – 72.1 |
0 – 0,2 % NО | ±6 ±6 |
| Кедр 1А – 73 Кедр 1А – 73.1 |
0 – 0,5 % NО | ±6 ±6 |
| Кедр 1А – 74 Кедр 1А – 74.1 |
0 – 1 % NО | ±6 ±6 |
| Кедр 1А – 75 Кедр 1А – 75.1 |
0 – 2 % NО | ±6 ±6 |
| Кедр 1А – 76 Кедр 1А – 76.1 |
0 – 5 % NО | ±6 ±6 |
| Кедр 1А – 77 Кедр 1А – 77.1 |
0 – 10 % NО | ±6 ±6 |
| Кедр 1А – 78 Кедр 1А – 78.1 |
0 – 20 % NО | ±6 ±6 |
| Кедр 1А – 79 Кедр 1А – 79.1 |
0 – 50 % NО | ±6 ±6 |
| Кедр 1А – 80 Кедр 1А – 80.1 |
0 – 100 % NО | ±6 ±6 |
| Кедр 1А – 82 Кедр 1А – 82.1 |
0 – 0,01 % N2О | ±10 ±10 |
| Кедр 1А – 83 Кедр 1А – 83.1 |
0 – 0,02 % N2О | ±10 ±10 |
| Кедр 1А – 84 Кедр 1А – 84.1 |
0 – 0,05 % N2О | ±10 ±10 |
| Кедр 1А – 85 Кедр 1А – 85.1 |
0 – 0,1 % N2О | ±10 ±10 |
| Кедр 1А – 86 Кедр 1А – 86.1 |
0 – 0,2 % N2О | ±10 ±10 |
| Кедр 1А – 87 Кедр 1А – 87.1 |
0 – 0,5 % N2О | ±6 ±6 |
| Кедр 1А – 88 Кедр 1А – 88.1 |
0 – 1 % N2О | ±4 ±4 |
| Кедр 1А – 89 Кедр 1А – 89.1 |
0 – 2 % N2О | ±4 ±4 |
| Кедр 1А – 90 Кедр 1А – 90.1 |
0 – 5 % N2О | ±4 ±4 |
| Кедр 1А – 91 Кедр 1А – 91.1 |
0 – 10 % N2О | ±4 ±4 |
| Кедр 1А – 92 Кедр 1А – 92.1 |
0 – 20 % N2О | ±4 ±4 |
| Кедр 1А – 93 Кедр 1А – 93.1 |
0 – 50 % N2О | ±4 ±4 |
| Кедр 1А – 94 Кедр 1А – 94.1 |
0 – 100 % N2О | ±4 ±4 |
| Кедр 1А – 95 | 0 – 0,05 % NН3 | ±4 |
| Кедр 1А – 96 | 0 – 0,1 % NН3 | ±4 |
| Кедр 1А – 97 | 0 – 0,2 % NН3 | ±4 |
| Кедр 1А – 98 | 0 – 0,5 % NН3 | ±4 |
| Кедр 1А – 99 | 0 – 1 % NН3 | ±4 |
| Кедр 1А – 100 | 0 – 2 % NН3 | ±4 |
| Кедр 1А – 101 | 0 – 5 % NН3 | ±4 |
| Кедр 1А – 102 | 0 – 10 % NН3 | ±4 |
| Кедр 1А – 103 | 0 – 20 % NН3 | ±4 |
| Кедр 1А – 104 | 0 – 50 % NН3 | ±8 |
| Кедр 1А – 105 | 0 – 100 % NН3 | ±8 |
Примечания:
- Исполнения с индексом «С» имеют основную приведенную погрешность ±2 % от ДИ.
- Исполнения, обозначенные как «.1», выполнены с применением ЖК-индикаторов.
