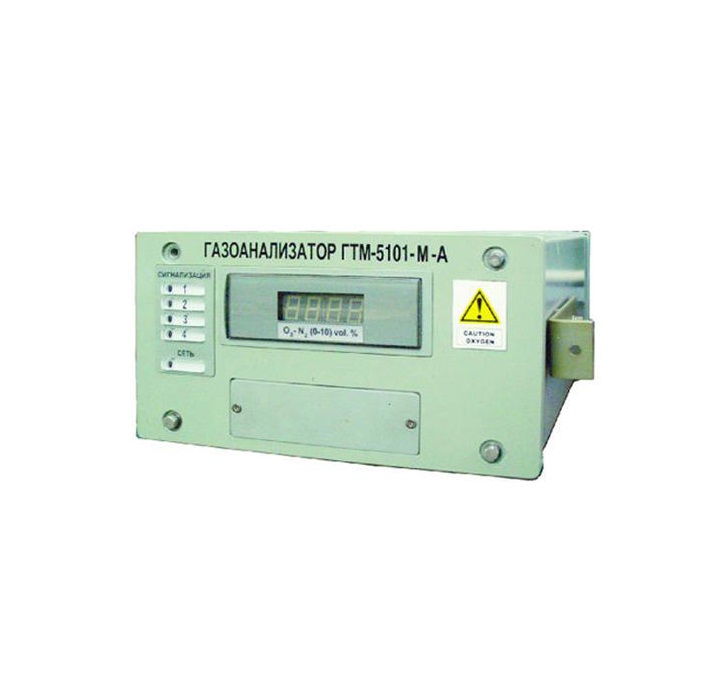

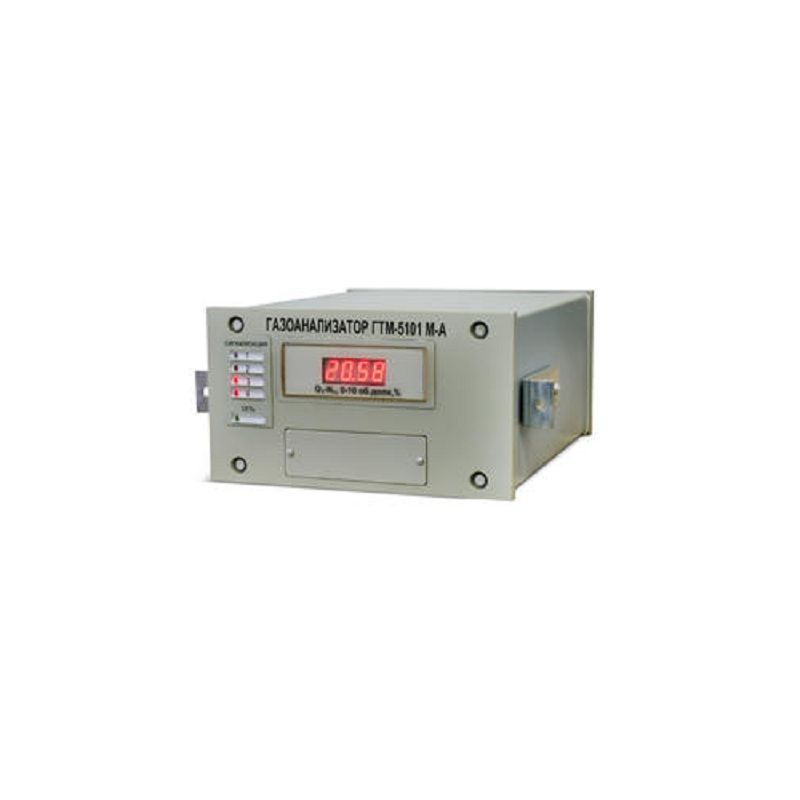

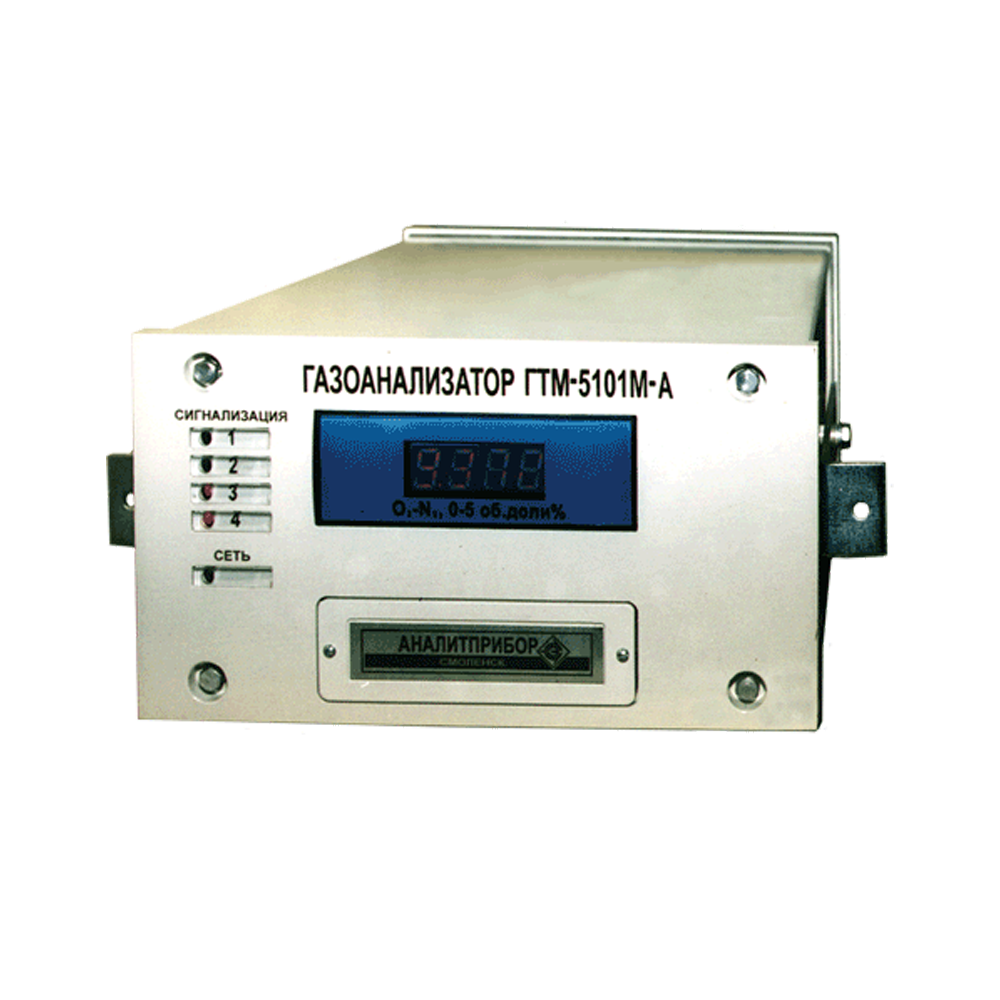

Газоанализатор кислорода ГТМ-5101М-А
Загрузка...Стационарный газоанализатор ГТМ-5101М-А предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов на АЭС.
- Принцип действия – термокондуктометрический.
- Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
- Режим работы – непрерывный.
- Исполнение – атомное.
- Степень защиты корпуса – IP54.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2359 от 07 июля 2004 г.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2358 от 07 июля 2004 г.
Функциональные возможности:
- цифровая индикация содержания измеряемого компонента;
- наличие 4 порогов сигнализации;
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации;
- выдачи информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.
Газоанализатор ГТМ-5101М-А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97) или 4Н.
Газоанализатор ГТМ-5101М-А по классу 3Н относится к I категории сейсмостойкости по НП-031-01, по классу 4Н относится к III категории.
ГТМ-5101М-А:
|
Характеристики |
Значения |
Примечания |
| Диапазоны измерений О2, % об: |
0 — 1; 0 — 2; 0 — 3; 0 — 5; 0 — 10 |
осн. привед. погр, %: ± 4 |
| Время прогрева, мин, не более |
60 |
|
| Установление показаний, с, не более |
60 |
|
| Наличие 4 порогов сигнализации в пределах диапазона измерений, % |
5 — 90 |
устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80 % от диапазона измерения) |
| Выходные параметры: | ||
| — унифицированный сигнал, мА |
0 — 5 и 4 — 20 |
|
| — цифровой сигнал |
RS 232 |
|
| — «сухие» контакты реле |
одна группа |
для каждого порога |
| Параметры измеряемой среды: | ||
| — температура, ° С |
от +5 до +40 |
|
| — давление, кПа |
84 — 106,7 |
|
| — влага, г/м3, не более |
5 |
|
| — пыль, г/м3, не более |
0,01 |
|
| — объемный расход, л/мин |
0,7 ± 0,2 |
|
| — содержание SO2 , мг/м3 |
до 20 |
|
| — содержание NOX , мг/м3 |
до 1000 |
|
| — содержание Н2S , г/м3 |
до 0,01 |
|
| — содержание NH3 , г/м3 |
до 0,01 |
|
| Температура окружающей среды, ° С |
от +5 до +50 |
|
| Питание, В |
220 |
|
| Потребляемая мощность, В·А |
25 |
|
| Габаритные размеры, мм |
306×370×140 |
|
| Масса, кг, не более |
10 |
|
| Срок службы, лет, не менее |
10 |
Комплект поставки ГТМ-5101М-А:
- газоанализатор,
- комплект ЗИП,
- эксплуатационная документация.
