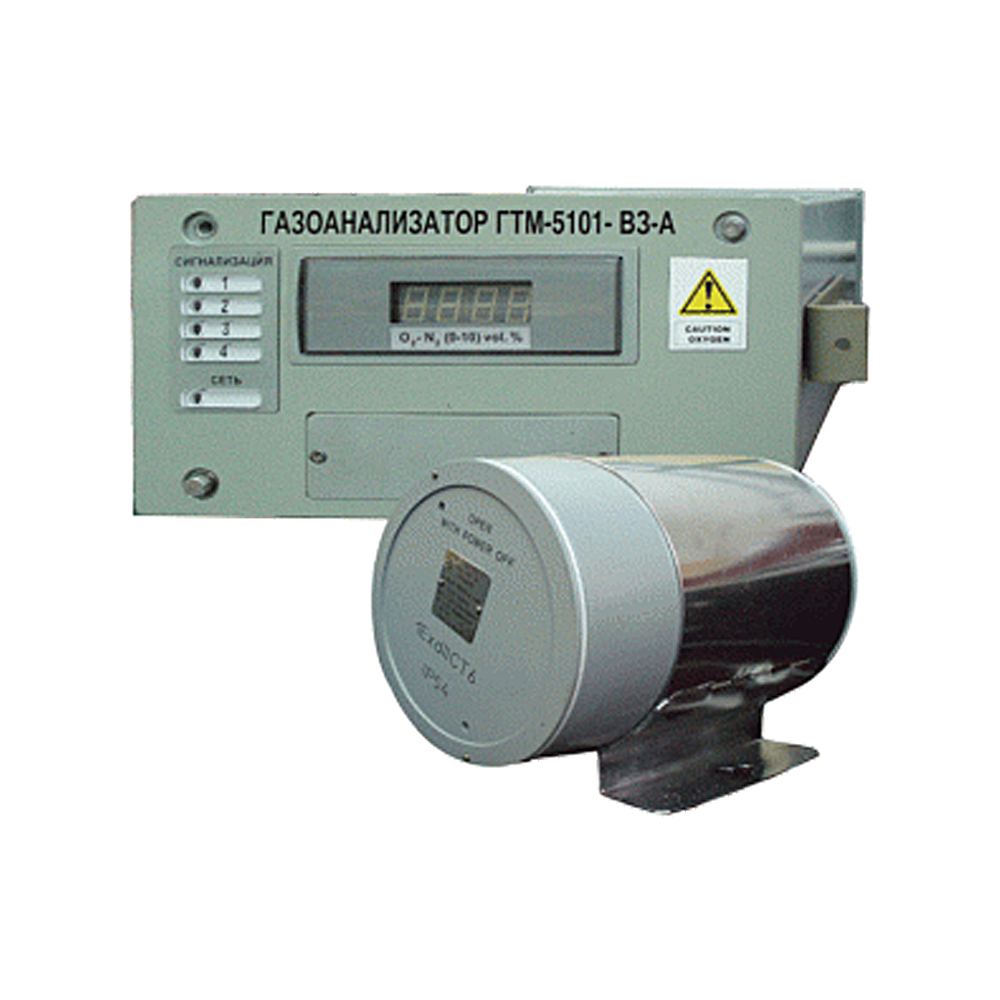

Стационарный газоанализатор ГТМ-5101ВЗ-А предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов на АЭС и воздуха рабочей зоны.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2359 от 07 июля 2004 г.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2358 от 07 июля 2004 г.
Состав газоанализатора:
Степень защиты корпуса:
Маркировка по взрывозащите:
Функциональные возможности:
Газоанализатор ГТМ-5101ВЗ-А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97).
Газоанализатор ГТМ-5101ВЗ-А относится к I категории сейсмостойкости по НП-031-01.
ГТМ-5101ВЗ-А:
Характеристики |
Значения |
Примечание |
Диапазоны измерений О2, % об.: |
Осн. привед. погр.%, в зависимости от модификации |
|
— кислород в азоте |
0 — 1; 0 — 2; 0 — 3; 0 — 5; 0 — 10; 0 — 50 |
±4 или ±2,5 |
— кислород в воздухе |
0 — 21 |
|
Время прогрева, мин, не более |
180 |
|
Установление показаний, с, не более |
180 |
|
Наличие 4 порогов сигнализации в пределах диапазона измерений, % |
5 — 90 |
устанавливаются при выпуске от диапазона измерений : |
Выходные параметры: | ||
— унифицир. выходной сигнал, мА |
0-5 или 4-20 |
по заказу |
— цифровой сигнал |
RS 232 |
протокол MODBUS-RTU |
— «сухие» контакты реле (нормально разомкнутые) |
одна группа по каждому каналу |
(6-34)В, 1А; |
Параметры измеряемой среды: | ||
— температура °С |
от +5 до +50 |
|
— влажность, г/м3,не более |
6 |
|
— запыленность, г/м3,не более |
0,001 |
|
— объемный расход, л/мин |
0,7 ± 0,2 |
|
Степень защиты по ГОСТ 14254: | ||

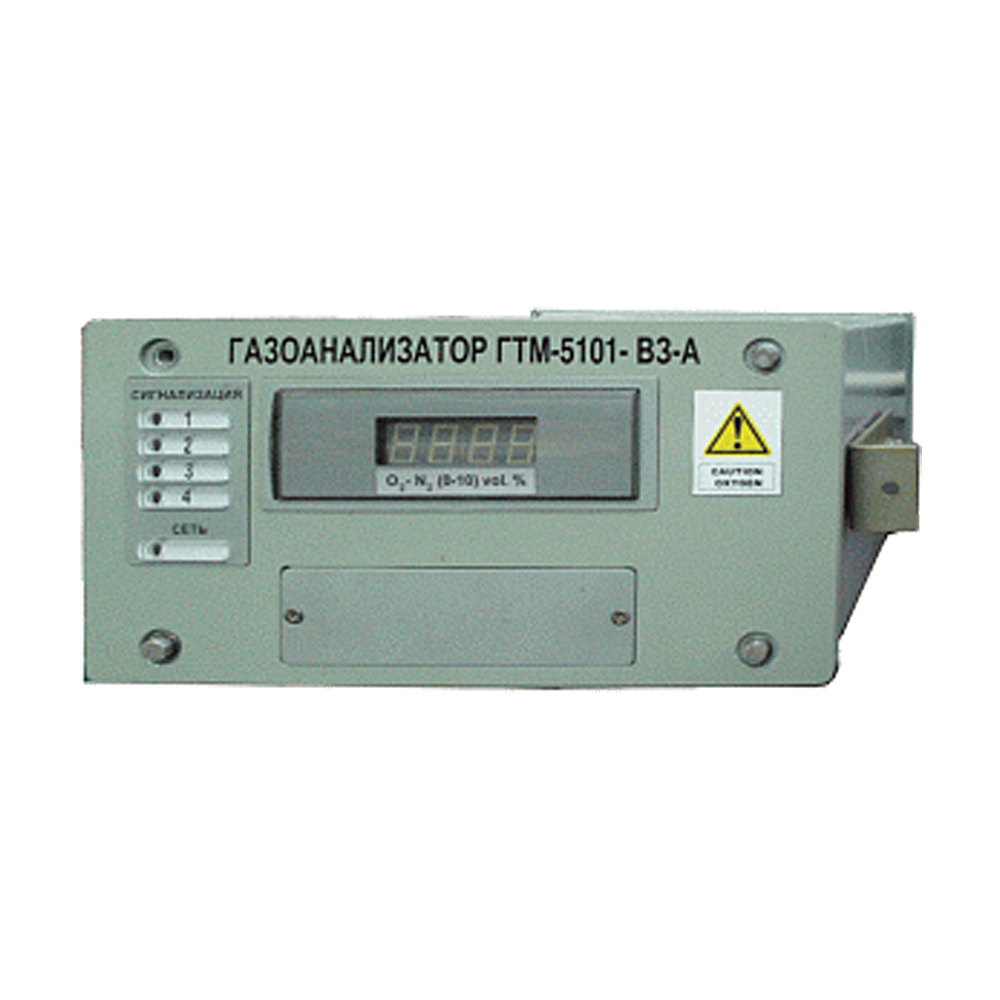

— для преобразователя измерительного (ИП) |
IP 54 |
|

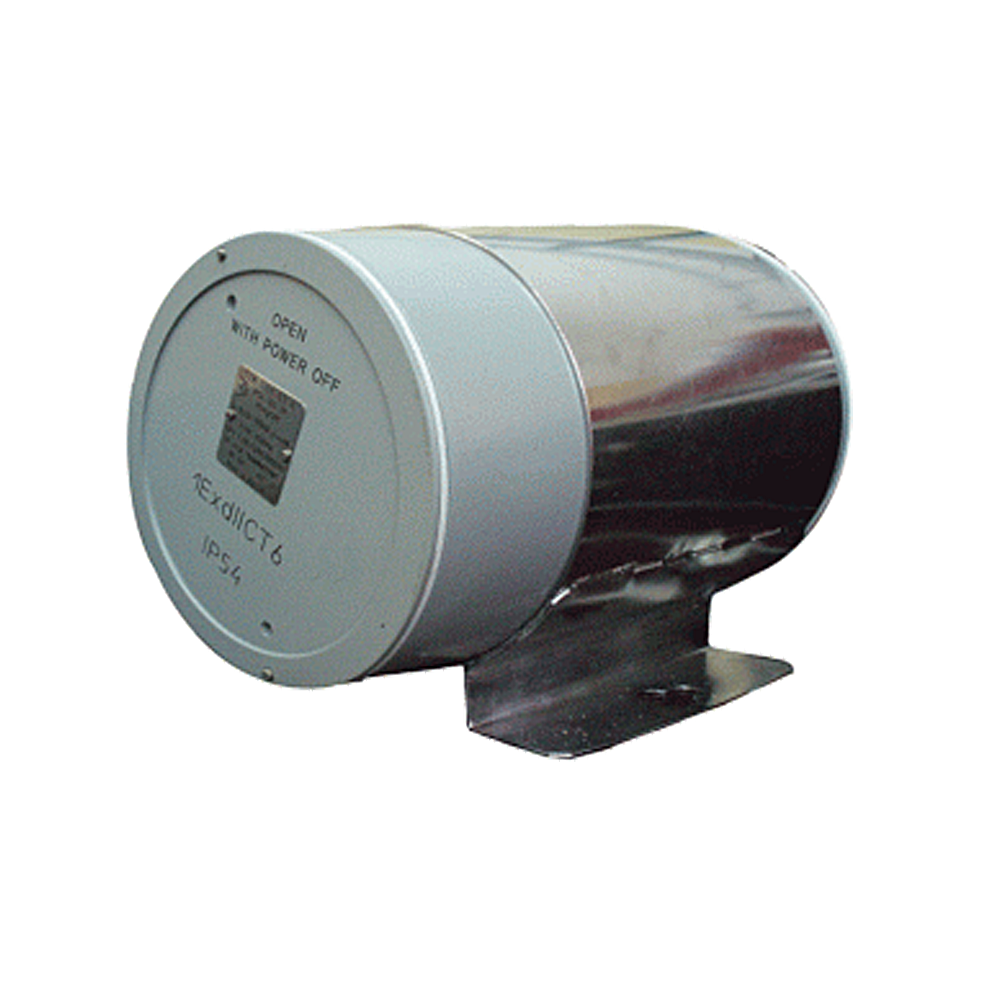

— для выносного преобразователя первичного (ПИП) |
IP 65 |
|
Температура окружающей среды, °С |
от +5 до +50 |
|
Питание, В |
220 |
|
Потребляемая мощность, В·А, не более |
25 |
|
Габаритные размеры, мм: |
масса, кг, не более: |
|
— для преобразователя измерительного |
360×300×140 |
8 |
— для выносного преобразователя первичного |
330×200×180 |
14 |
Комплект поставки ГТМ-5101ВЗ-А:
