Загрузка...Стационарный фотоионизационный газоанализатор КОЛИОН-1В-01С
Газоанализатор КОЛИОН-1В-01С предназначен для измерения концентрации паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), алифатических, ароматических и непредельных углеводородов, органических растворителей, спиртов (кроме метанола), аммиака, этилмеркаптана и других компонентов в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении пороговых значений концентрации.
Газоанализатор выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС).
Газоанализатор выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категорий IIA, IIB, температурных групп Т1 – Т4, имеет маркировку взрывозащиты 1ExibllBT4. БИ устанавливается во взрывоопасной зоне.
БПВС размещается вне взрывоопасной зоны. Для соединения БИ и БПВС используются кабели питания — двужильный типа ШВВП, и сигнальный — экранированный с числом жил не менее 3-х. Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы. Максимальное расстояние между БИ и БПВС составляет 150 м.
|
Сечение медной жилы кабеля «ПИТАНИЕ», мм2 |
Длина, м |
|
0,50 |
До 35 |
|
0,75 |
До 55 |
|
1,0 |
До 75 |
|
1,5 |
До 110 |
|
2,0 |
До 150 |
Анализируемый воздух непрерывно прокачивается через ФИД, установленный в БИ, с помощью встроенного в БИ компрессора.

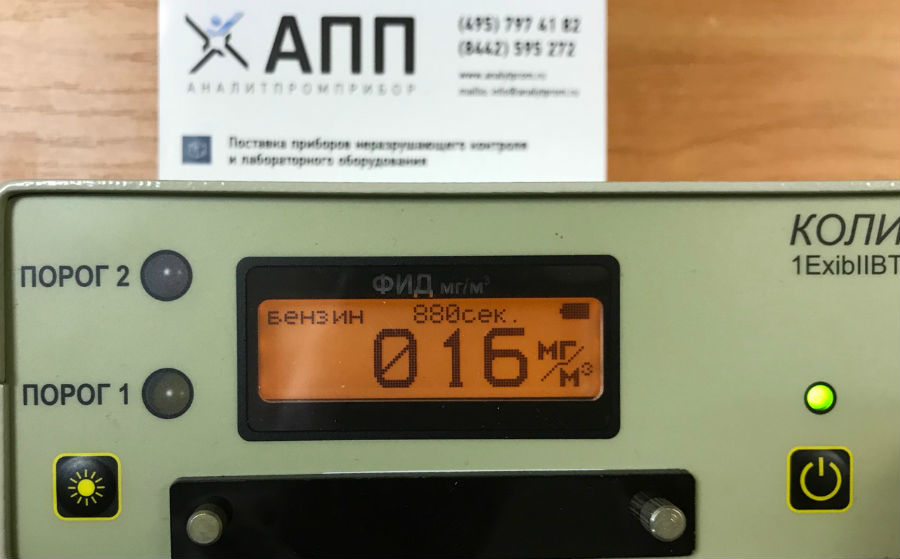

Текущее значение измеряемой концентрации в мг/м3 выводится на индикатор. Для контроля расхода на БИ закреплен ротаметр. Газоанализатор имеет два порога сигнализации. Реле, срабатывающие при превышении пороговых значений, находятся в БПВС.
КОЛИОН-1В-01С:
| Характеристики | Значения | |
| Принцип измерения | фотоионизационный | |
| Диапазон измерения, мг/м3 | 0 — 2000 | |
| Диапазон сигнализации, мг/м3 | 10 — 1999 | |
| Время выхода на режим после включения, сек | не более 15 | |
| Основная погрешность измерения, % | в диапазоне 0 — 10 мг/м3 | ± 15 (приведенная) |
| в диапазоне 10 — 2000 мг/м3 | ± 15 (относительная) | |
| Время измерения, сек | не более 3 | |
| Время выхода на режим после включения, мин | не более 15 | |
| Сигнализация газоанализатора КОЛИОН-1В-01С | 2 порога, звуковая и световая, релейные сигналы | |
| Условия эксплуатации | диапазон температур, °С | от +5 до +45 |
| относительная влажность, % | от 10 до 95 | |
| Питание КОЛИОН-1В-01С | питание 220 В, 50 Гц | |
| Габаритные размеры, мм | 450×230×110 | |
| Маркировка взрывозащиты | 1ExibIIBT4 | |
| Полная масса газоанализатора КОЛИОН-1В-1С, кг | 3 | |
| Межповерочный интервал, мес. | 12 | |
| Гарантийный срок службы, мес. | 18 | |
Комплект поставки КОЛИОН-1В-01С:
| Наименование | Обозначение | Количество |
| БИ | ЯРКГ 2 840 021 | 1 шт. |
| БПВС | ЯРКГ 2 087 007 | 1 шт. |
| БПР с соединительным кабелем | ЯРКГ 2 961 002 | 1 шт. |
| Трубка силиконовая | 4×1 | (500 ± 50) мм |
| Элементы пробоотборного устройства | 1 комплект | |
| Розетка кабельная | ОНЦ – РГ – 09 – 4/14 | 2 шт. |
| Розетка кабельная с кожухом | РС4ТВ | 1 шт. |
| Розетка кабельная с кожухом | РС7ТВ | 2 шт. |
| Вставка плавкая 0,5 (0,63) А | ВПТ6-5(6)-0,5(0,63) | 1 шт. |
| Микронасос | 20020147 | 1 шт. |
| Фильтр | ЯРКГ 740015 059 | 5 шт. |
| Розетка кабельная | 2РМ24КПН19Г1В1 | 1 шт. |
| Паспорт | ЯРКГ 2 840 003 – 03ПС | 1 экз. |
| Руководство по эксплуатации | ЯРКГ 2 840 003 – 03РЭ | 1 экз. |
| Методика поверки | ЯРКГ 2 840 003ДЛ | 1 экз. |
Компания АналитПромПрибор поставляет КОЛИОН-1В-01С по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
Цена КОЛИОН-1В-01С соответствует цене производителя. Для того чтобы купить КОЛИОН-1В-01С, необходимо в произвольной форме прислать заявку на электронную почту info@analytprom.ru или позвонить нам по телефонам, указанных в контактах.
