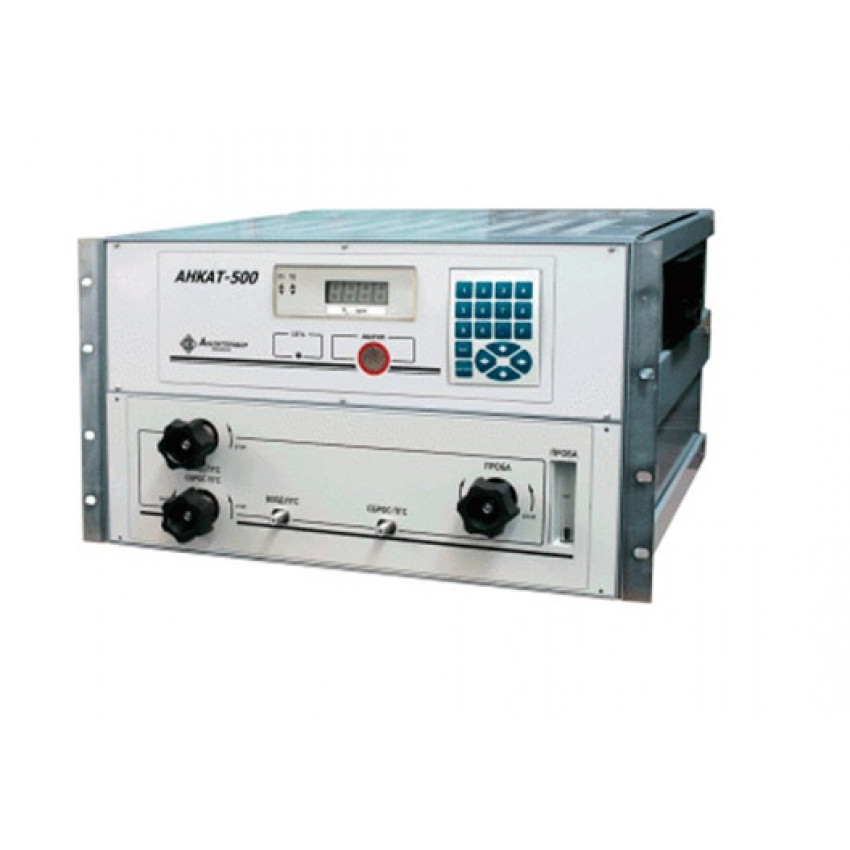

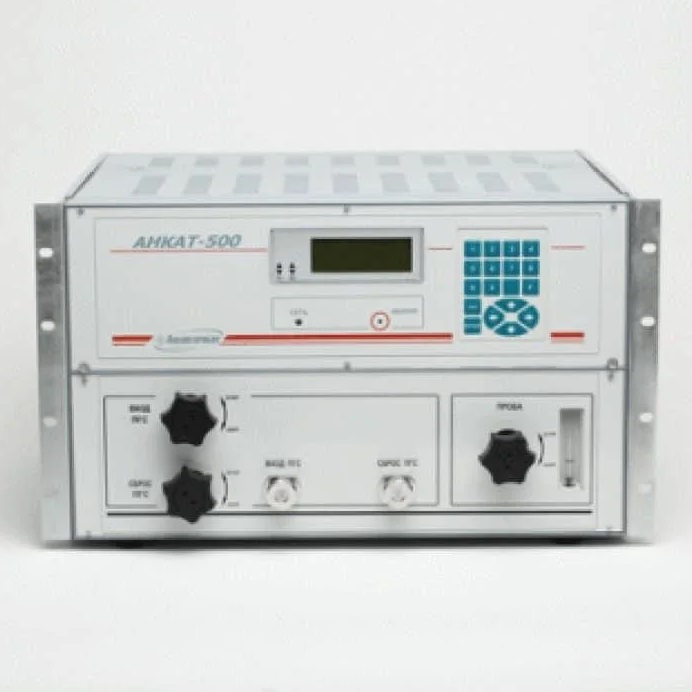

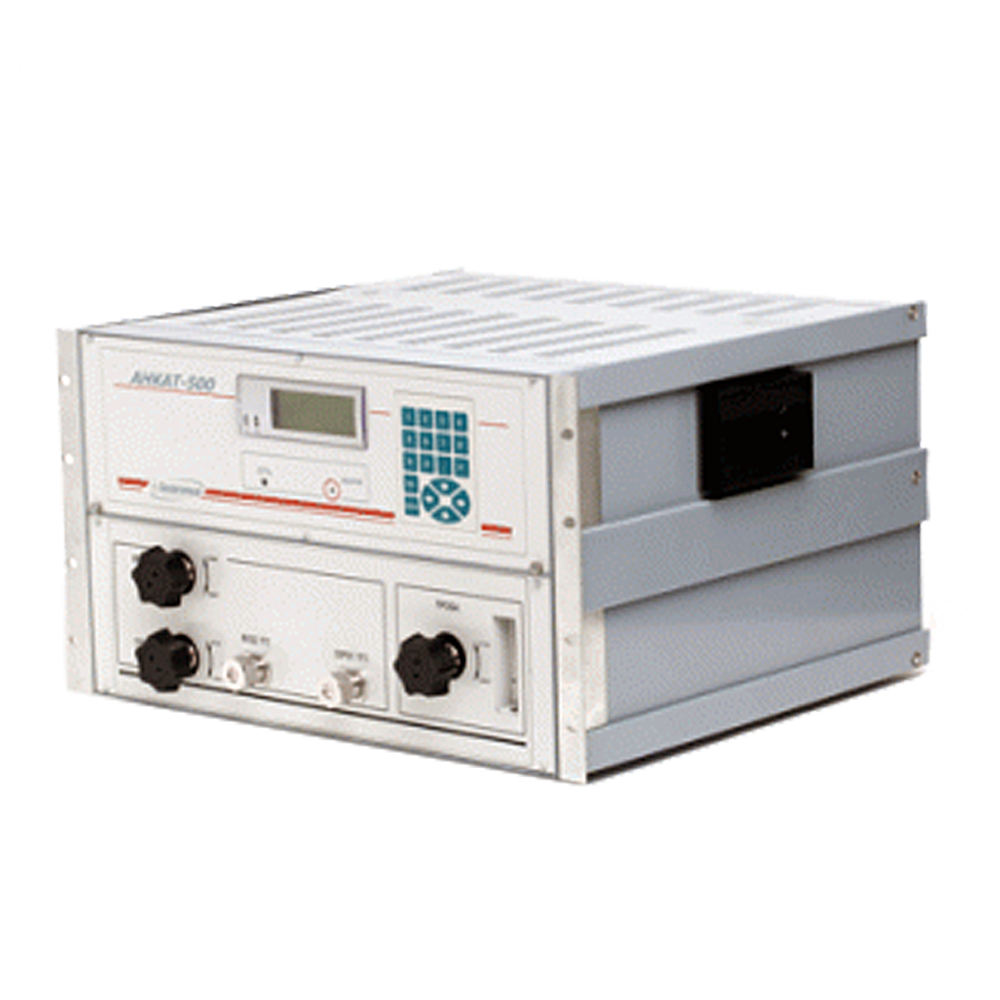

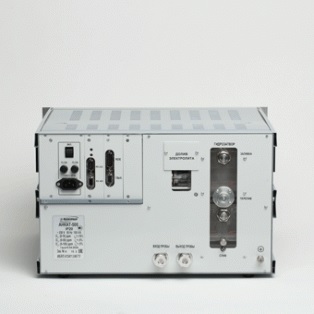

Газоанализатор микроконцентраций кислорода АНКАТ-500
Стационарный газоанализатор микроконцентраций кислорода АНКАТ-500 предназначен для непрерывного измерения объемной доли микроконцентраций кислорода в различных газах (азоте, аргоне, гелии, водороде,...
Загрузка...по запросу
по запросу
Стационарный газоанализатор микроконцентраций кислорода АНКАТ-500 предназначен для непрерывного измерения объемной доли микроконцентраций кислорода в различных газах (азоте, аргоне, гелии, водороде, пропилене и других).
Область применения: криогенно-жидкостные комплексы, в химической и металлургической промышленностях, в системах регулирования технологическими процессами.
- Принцип действия — электрохимический.
- Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
- Режим работы – непрерывный.
- Рабочее положение – горизонтальное.
- Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
- Степень защиты корпуса – IP20.
Достоинства:
- наличие цифровой индикации измеренной величины объемной доли кислорода;
- наличие световой и звуковой сигнализации;
- программное изменение пороговых значений;
- наличие «сухих» контактов реле для подключения внешних устройств и управления ими;
- длительный срок службы ячейки.
АНКАТ-500:
| Характеристики | Значения | Примечания |
| Время прогрева АНКАТ500, мин, не более | 60 | |
| Установление показаний, мин, не более | 2 | |
| Параметры измеряемого газа: | ||
| — температура, °С | от +5 до +35 | |
| — содержание агрессивных примесей, мг/м3, не более | 10 | при температуре +25 °С |
| — содержание механических примесей, мг/м3 , не более | 10 | |
| — относительная влажность, % | до 98 | |
| — расход, л/мин | 0,5 ± 0,05 | |
| Питание газоанализатора АНКАТ 500, В | 220 | |
| Мощность, В·А: | ||
| — в режиме измерения | 100 | |
| — в режиме прогрева | 150 | |
| Выходные сигналы АНКАТ-500: | пороговые значения (превышение/понижение) | |
| — «сухие» контакты реле (220 В, 2,5 А) | порог1 и порог2 | токовый выход |
| — токовый выход, мА | (0 – 5) или (4 – 20) | устанавливаются программно |
| — цифровой выход | RS232 и RS485 | протокол MODBUS RTU |
| Габаритные размеры газоанализатора АНКАТ500 | 495×475×280 | длина × ширина × высота |
| Масса, кг, не более | 15 |
Дополнительные технические характеристики:
| Исполнение | Диапазон измерений / показаний, млн-1 | Цена ЕМР, млн-1 | Погрешность |
| ИБЯЛ.413411.049 | (0 – 5000) / (0 – 50000) | 1 | ± 4 % приведенная на (0 – 1000) |
| ± 4 % относительная на (1000 – 5000) | |||
| ИБЯЛ.413411.049-01 | (0 – 500) / (0 – 5000) | 1 | ± 5 % приведенная |
| ИБЯЛ.413411.049-02 | (0 – 100) / (0 – 1000) | 0,5 | ± 5 % приведенная |
| (0 – 10) / (0 – 1000) | 0,01 | ± 10 % приведенная | |
| ИБЯЛ.413411.049-03 | (0 – 50) / (0 – 1000) | 0,1 | ± 5 % приведенная |
| (0 – 100) / (0 – 1000) | 0,5 | ± 5 % приведенная | |
| ИБЯЛ.413411.049-04 | (0 – 10) / (0 – 1000) | 0,01 | ± 10 % приведенная |
| (0 – 50) / (0 – 1000) | 0,1 | ± 5 % приведенная | |
| ИБЯЛ.413411.049-05 | (0 – 10) / (0 – 100) | 0,01 | ± 10 % приведенная |
| (0 – 2) / (0 – 100) | |||
| ИБЯЛ.413411.049-06 | (0 – 5) / (0 – 100) | 0,01 | ± 10 % приведенная |
| (0 – 10) / (0 – 100) | |||
| ИБЯЛ.413411.049-07 | (0 – 2) / (0 – 100) | 0,01 | ± 10 % приведенная |
| (0 – 5) / (0 – 100) | ± 10 % приведенная | ||
| ИБЯЛ.413411.049-08 | (0 – 2) / (0 – 100) | 0,01 | ± 10 % приведенная |
Комплект поставки АНКАТ-500:
- газоанализатор;
- комплект ЗИП;
- ведомость ЗИП;
- эксплуатационная документация.
