Газоанализатор Микросенс (CH4, CO2, NO2, O2)
Загрузка...Обзор преимущест портативного газоанализатора Микросенс (CH4, CO2, NO2, O2)
Предназначены для измерения концентраций горючих газов (CH4, C3H8, C2H6) и диоксида углерода (СO2) — оптические сенcоры, а так же объемной доли кислорода (O2) и токсичных газов (сероводород (H2S), оксид углерода (CO), хлор (CL2), аммиак (NH3), диоксид серы (SO2), оксиды азота (NO), диоксид азота (NO2)) — электрохимические сенсоры.
Приборы могут применяться в угольной, нефтяной, газовой, энергетической промышленности.
Количество контролируемых газовых компонентов- от 1 до 5 (в зависимости от модификации).
Особенности газоанализатора:
- непрерывное измерение и цифровая индикация контролируемых газовых компонентов;
- подача световой и звуковой сигнализации при достижении концентрацией контролируемых газов заданного (порогового) уровня;
- запись и последующее отображение экстремальных значений концентраций за период после включения;
- функция «черного ящика» — запись результатов измерений в энергонезависимую память;
- передача результатов измерений на ПК;
- индикация текущей даты и времени;
- индикация атмосферного давления;
- индикация неисправностей.
Для измерения концентрации метана, этана, пропана и диоксида углерода приборы содержат оптический датчик, принцип действия которого основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3-3,4 мкм.
Для измерения концентрации кислорода, водорода и вредных газов прибор содержит датчики, принцип измерения которых основан на электрохимическом методе.
|
им отображения измеренных данных
|
На встроенном жидкокристаллическом дисплее отображаются следующие данные:
— концентрация оксида углерода (СО), млн-1 — левый верхний угол дисплея; — концентрация кислорода (О2), об.% — правый верхний; — концентрация диоксида углерода (СО2), об.% — левый нижний; — концентрация метана (СН4), об.% — правый нижний. |
|
Режим отображения даты и времени
|
В данном режиме отображается текущее время, дата, день недели и абсолютное давление, кПа.
|
|
Режим «Настройка прибора»
|
Для входа в режим необходимо удерживать кнопку «ОК» до тех пор пока полоса загрузки не исчезнет и не прозвучит короткий звуковой сигнал.
|
|
Режим отображения экстремальных значений
|
В этом режиме отображаются максимальные (для каналов метана, оксида и диоксида углерода) и минимальные (для канала кислорода) измеренные данные за период после включения прибора.
|

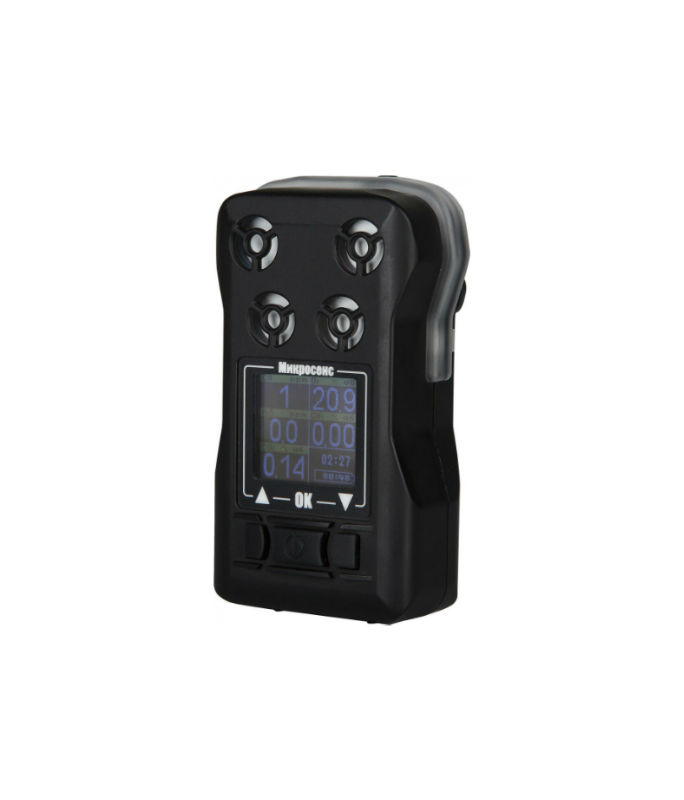

На лицевой панели корпуса расположены:
цветной жидкокристаллический дисплей (3);- «CardioLight» (1) — световая панель, служащая для оповещения о состоянии атмосферы и прибора. Мерцание зеленым цветом панели означает, что концентрация измеряемых
газов находится в норме. Мерцание с большей частотой и красным цветом означает достижение одним или более газов концентрации заданного (порогового) уровня или разряд батареи; - кнопочная клавиатура (4);
- датчики контролируемых газов (2).
На задней панели корпуса расположены:
- крепление для ремешка или на ремень типа полукольцо с застежкой «крокодил» (5);
- светодиодный фонарик (6);
- пломба (7);
- паспортная табличка (8);
- динамик звуковой сигнализации (9).

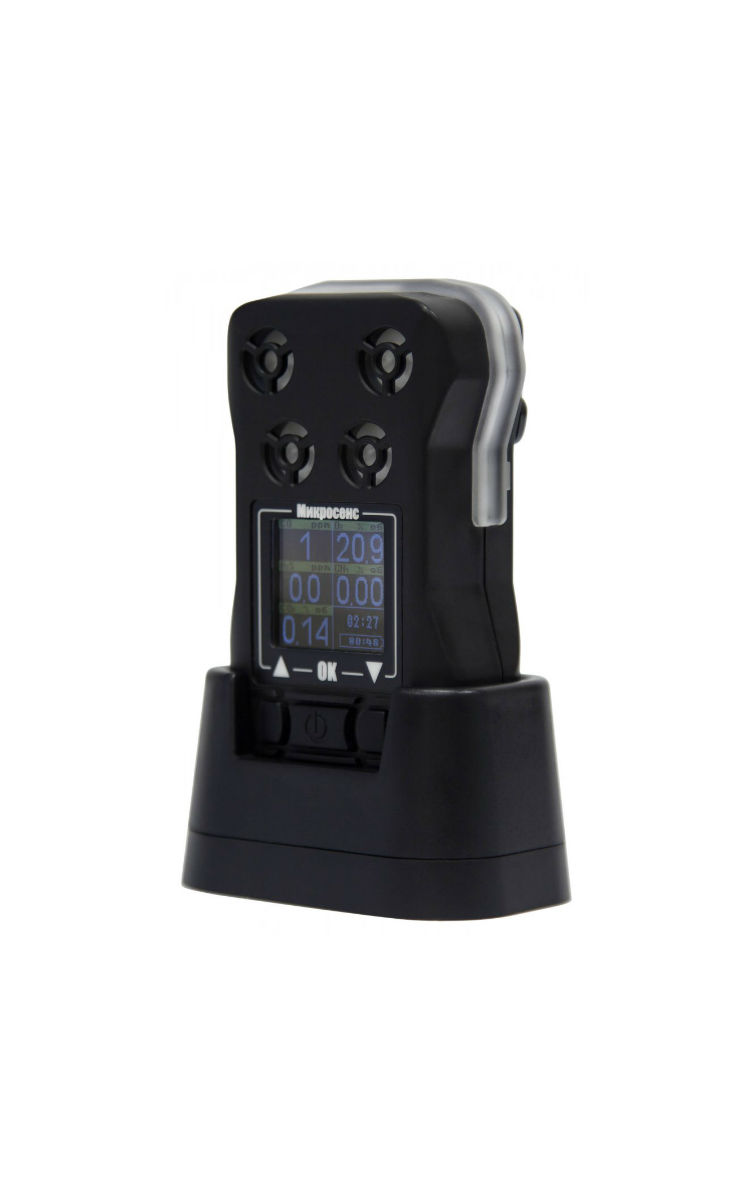

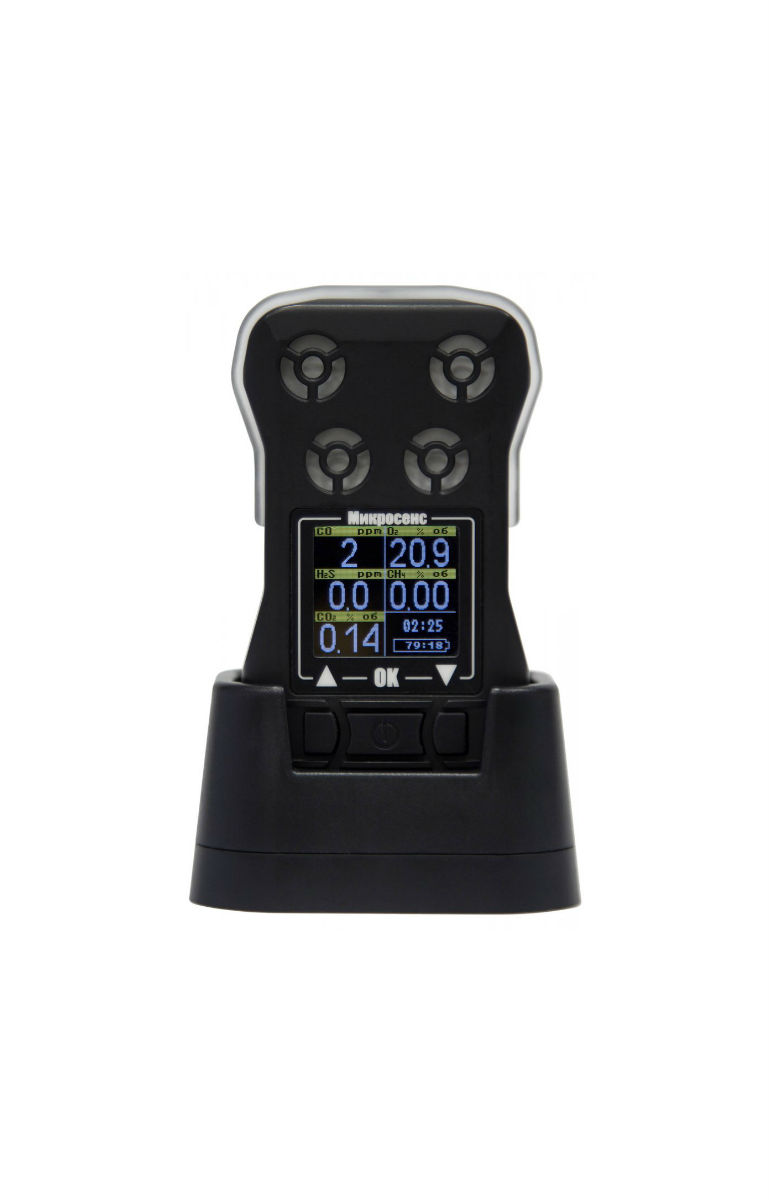

На нижней части корпуса расположен разъем (10) для подключения прибора к докстанции.
Технические характеристики портативного газоанализатора Микросенс (CH4, CO2, NO2, O2):
|
Определяемый компонент
|
Диапазон показаний
|
Диапазон измерений
|
Погрешность
|
Время установки показаний, с
|
Цена деления
|
|
|
Абсолютная
|
Относительная
|
|||||
|
Электрохимические датчики на вредные газы, кислород и водород
|
||||||
|
Кислород (О2)
|
От 0 до 30
% |
От 0 до 30 %
|
±0,5 %
|
—
|
30
|
0,1 %
|
|
Диоксид
азота (NO2) |
От 0 до 30
млн-1 |
От 0 до 1 млн-1 включ.
Св. 1 до 30 млн-1 |
±0,2 млн-1
— |
—
±20 % |
30
|
0,1 млн-1
|
|
Оптические датчики на горючие газы и диоксид углерода
|
||||||
|
Диоксид
углерода (CO2) |
От 0 до 2,5
% |
От 0 до 2,5 %
|
±0,1 %
|
—
|
60
|
0,01 %
|
|
Метан (CH4)
|
От 0 до 100
% |
От 0 до 2,5 % включ.
Св. 2,5 до 100 % |
±0,1 %
— |
—
±5 % |
60
|
0,01 %
|
|
От 0 до 100
% НКПР (от 0 до 4,4 % об.д.) |
От 0 до 60 % НКПР
включ. Св. 60 до 100 % НКПР |
±3 % НКПР
— |
—
±5 % |
60
|
0,01 %
|
|
|
Электрическое
питание |
от заряжаемого встроенного Li-ion аккумуляторного блока 4,2VDC
|
|
Защита от пыли и влаги
|
IP54, IP67 в зависимости от модификации
|
|
Время прогрева и выхода прибора в рабочий режим измерений не превышает, с
|
120
|
|
Маркировка взрывозащиты
|
Р0 Ex ia I Х /0 Ex ia IIС T4 Х
|
|
Время работы прибора от аккумуляторной батареи (при 25 оС), не менее, ч
|
100
|
|
Межповерочный интервал, мес
|
12
|
|
Срок службы, не менее, лет
|
10
|
|
Габаритные размеры (ДхШхВ), мм, не более
|
115х70х35
|
|
Масса, не более, кг
|
0,25
|
Комплект поставки портативного газоанализатора Микросенс (CH4, CO2, NO2, O2):
|
Наименование
|
Обозначение
|
Количество
|
|
Газоанализатор многокомпонентный
|
МИКРОСЕНС
|
1 шт.
|
|
Зарядное устройство
|
1 шт.
|
|
|
Док-станция
|
1 шт.
|
|
|
Упаковка
|
1 шт.
|
|
|
Насадка для градуировки
|
1 шт.
|
|
|
Методика поверки
|
МП-242-2002-2016
|
1 экз.
|
|
Руководство по эксплуатации
|
Микросенс 001.001.001.РЭ
|
1 экз.
|
|
Сертификат соответствия (копия)
|
1 экз.
|
|
|
Программное обеспечение
|
PagTool
|
1 экз.
|
