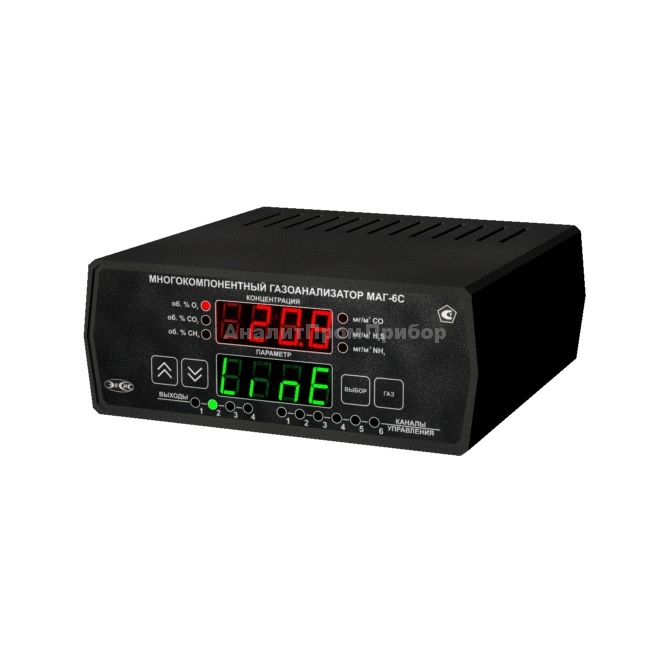

Газоанализатор многокомпонентный МАГ-6 C
Газоанализатор многокомпонентный МАГ-6 С со встроенным компрессором предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до шести газов одновременно.
В зависимости от...
Загрузка...по запросу
по запросу
Газоанализатор многокомпонентный МАГ-6 С со встроенным компрессором предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до шести газов одновременно.
В зависимости от исполнения прибор применяется для измерения концентрации аммиака, сероводорода, диоксида углерода, кислорода, монооксида углерода и метана.
Прибор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Особенности:
- стационарный многокомпонентный измеритель газов (СН4, СО, СО2, О2, H2S, NH3) с выходными реле и токовыми выходами
- встроенный преобразователь и компрессор
- интерфейс USB, RS-232, RS-485
- внутренняя память до 30000 точек
Достоинства:
- встроенный компрессор;
- возможность измерения и регистрации концентрации до шести газов одновременно;
- звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
- наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- связь с компьютером по интерфейсам RS-232, RS-485 и USB;
- возможность протоколирования результатов измерений – до 30000 точек статистики;
- наличие двух аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
- возможность объединения приборов в измерительную сеть.
МАГ-6 С:
| Диапазон измерения объемной доли диоксида углерода, % | |
| — вариант 1 | от 0,0 до 1,0 |
| — вариант 2 | от 0,0 до 10,0 |
| Диапазон измерения объемной доли кислорода, % | |
| — вариант 1 | от 0,0 до 30,0 |
| — вариант 2 | от 0,0 до 100,0 |
| Диапазон измерения объемной доли метана, % | от 0,0 до 5,0 % |
| Диапазон измерения массовой концентрации монооксида углерода, мг/м3: | от 0 до 500 |
| Диапазон измерения массовой концентрации аммиака, мг/м3 | от 0 до 70 |
| Диапазон измерения массовой концентрации сероводорода, мг/м3 | от 0 до 140 |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора, % | |
| — от 0,0 до 1,0 % | ±(0,02+0,05·Cвх)(об.д) |
| — от 0,0 до 10,0 % | ±(0,1+0,05·Cвх)(об.д) |
| Пределы основной погрешности измерения объемной доли кислорода, % | |
| — от 0,0 до 30,0 % | ±0,4 (об.д) |
| — от 0,0 до 100 % | ±1,0 (об.д) |
| Пределы основной погрешности измерения объемной доли метана, % | |
| — от 0,0 до 2,0 % | ±0,2 (об.д) |
| — Св. 2,0 до 5,0 % | ±10 % отн. |
| Пределы основной погрешности измерения массовой концентрации монооксида углерода, мг/м3 | |
| — от 0,0 до 20 мг/м3 | ±4 мг/м3 |
| — Св. 20 до 500 мг/м3 | ±20 % отн. |
| Пределы основной погрешности измерения массовой концентрации аммиака, мг/м3 | |
| — от 0,0 до 20 мг/м3 | ±4 мг/м3 |
| — Св. 20 до 70 мг/м3 | ±20 % отн. |
| Пределы основной погрешности измерения массовой концентрации сероводорода, мг/м3 | |
| — от 0,0 до 10 мг/м3 | ±2 мг/м3 |
| — Св. 10 до 140 мг/м3 | ±20 % отн. |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10оС от условий, при которых проводилось определение основной погрешности в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности | 0,64 |
| Номинальное время установления показаний Т0,9ном, с | |
| Кислород, монооксид углерода, диоксид углерода, метан | 30 |
| Аммиак, сероводород | 60 |
| Рекомендуемый расход анализируемого газа, л/мин | 0,1-0,5 |
| Время прогрева газоанализатора, мин, не более | 5 |
| Длина линии связи RS—232, м, не более | 15 |
| Длина линии связи RS—485, м, не более | 1000 |
| Длина линии связи USB, м, не более | 3 |
| Нагрузочная способность реле | 7А при 220В |
| Напряжение питания | 220±22 В, 50±1 Гц |
| Потребляемая прибором мощность, Вт, не более | 15 |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 4…20 |
| Дискретность изменения выходного тока, мкА | 19.5 |
| Максимальное сопротивление нагрузки, Ом | 300 |
| Масса прибора, кг, не более | 1 |
| Габаритные размеры прибора, мм, не более | 178х180х75 |
| Рабочие условия прибора | |
| — температура воздуха, оС | от — 20 до + 40 |
| — относительная влажность, % (без конденсации влаги) | от 10 до 95 |
| — атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 5 |
Комплект поставки МАГ-6 С:
- прибор МАГ-6С-ОП-4Р-2А
- свидетельство о поверке
- РЭ паспорт
