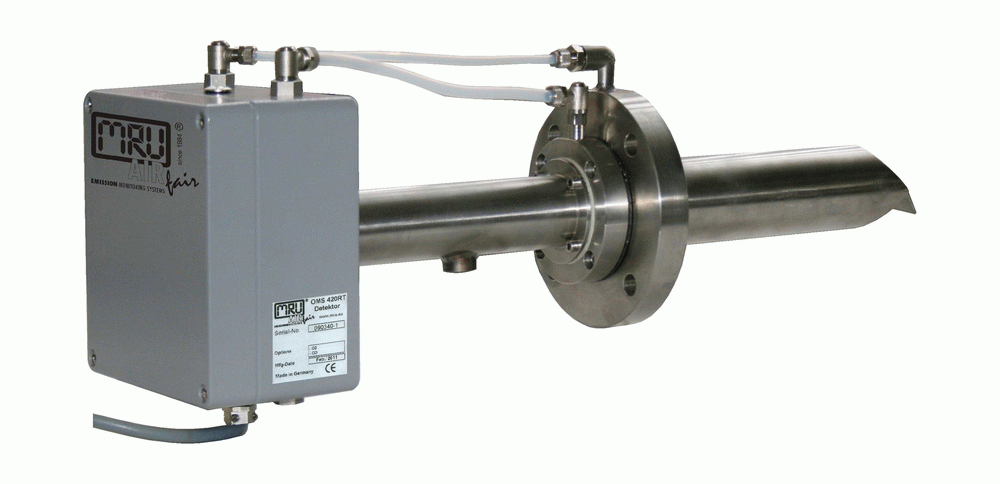

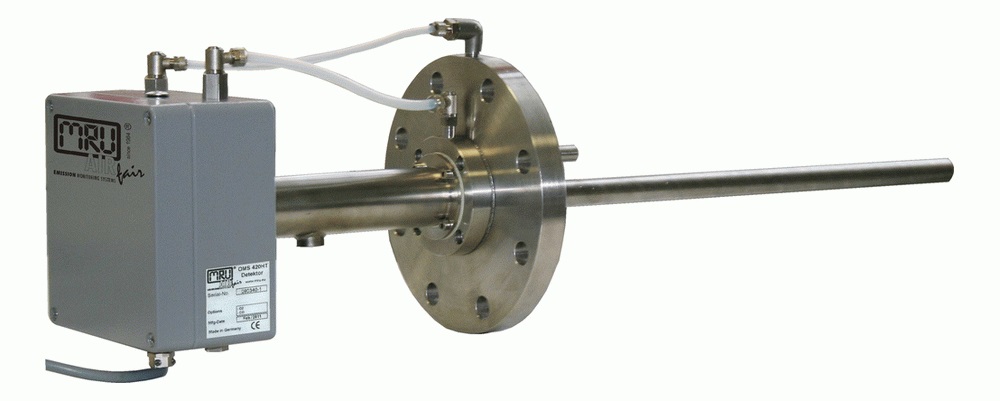

Газоанализатор OMS 420 HT
Газоанализатор OMS 420 HT применяется для оптимизации процессов сгорания при непрерывном контроле O2 в высокотемпературных газах промышленных печей с рабочей температурой до 1700 °С.
Рекомендуется...
Загрузка...по запросу
по запросу
Газоанализатор OMS 420 HT применяется для оптимизации процессов сгорания при непрерывном контроле O2 в высокотемпературных газах промышленных печей с рабочей температурой до 1700 °С.
Рекомендуется для контроля технологических процессов в керамической, стекольной, металлургической промышленности. Конструктивно состоит из пробоотборной трубки, фланца со встроенным эжекторным насосом и удаленного трансмиттера (до 10 или 30 метров).
Для корректной работы OMS 420 HT необходимы:
- электропитание 100-220 вольт переменного тока,
- сжатый воздух (300 л/час),
- диапазон температур окружающей среды в месте, установки трансмитора -20 +55 °С.
Возможные дополнительные опции для OMS420HT:
- Обратная продувка сенсоров для работы в запылённых газах
- Сенсор эквивалента компонентов химического недожога СОе
- Система автоматической калибровки PU420
OMS 420:
| Время нагрева: | около 30 минут |
| Диапазоны измерения: | 02 : 0,1 …25% об. СОе : (компоненты хим. недожога — опция) 0 … 1.000 ppm |
|
Погрешность: |
02 : ±0,2 % об. или ± 5 % от измеренного значения (выбирается большая величина) СОе : ± 50 ppm или ± 10% от измеренного значения (выбирается большая величина) |
| Фланец: | Стандартный ANSI-фланец Ø 230 мм, с зондом Ø 60 мм, до 4 м (длина — на заказ), или фланец DN80 PN16 |
| Температура фланца: | мин.+70 °С … макс.+150°С (избегать образования конденсата в измеряемом газе) |
| Время измерения Т90: | <10 секунд |
| Аналоговые выходы: | 2 х токовых 4… 20 мА, с гальванической развязкой, линейных для 02 ( 0 … 25 %) и СОе (0 … 1.000 ppm) (изменение диапазонов доступно для Пользователя) |
| Цифровой выход: | RS 485 с гальванической развязкой (протокол Modbus) |
| Электропитание: | Модель OMS 420: 18 … 24 В (dc) / 90 … 100 Вт Модели OMS 420 RT и OMS 420 НТ: 100 … 240 В(ас) / 100 Вт |
|
Электрические соединения |
Специальный кабель 10+1 (заземление): 2 х для блока питания 24 B(dc) (модель OMS 420) 2 х вход RS 485, 2 х выход RS 485 2 х аналоговый выход 4 … 20 мА канала 02 2 х аналоговый выход 4 … 20 мА канала СОе |
| Электроника: | микроконтроллер с дисплеем и кнопками |
| Вход для калибровки: | калибровочный газ подается через коннектор вручную или автоматически, при помощи системы автокалибровки PU 420 |
| Вход для очистки сенсоров: | быстросъемный коннектор 8 мм, давление воздуха 6 … 8 бар |
| Рабочий диапазон температуры: | -20…+55 °С |
| Корпус: | Алюминиевый литой, 160 х 160 х 60 мм и соединительная труба Ø 50 мм и длиной 200 мм |
| Класс защиты: | IP 65 |
| Вес: | 3,5 кг (без фланца и зонда) 13,5 кг с фланцем и зондом длиной 600 мм 27,5 кг с фланцем и зондом длиной 1.800 мм |
