Газоанализатор оптимизации режимов горения АКВТ-01, -02, -03

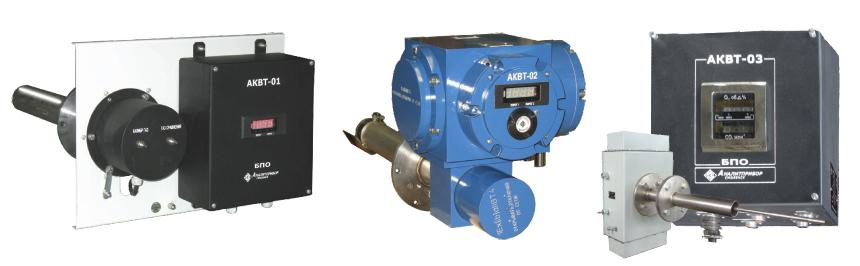

Загрузка...Стационарные газоанализаторы АКВТ-01, АКВТ-02 и АКВТ-03 (кислородомеры) предназначены для измерения объемной доли кислорода (АКВТ-01, -02) или кислорода и оксида углерода (АКВТ-03) и выдачи сигнализации о достижении установленных пороговых значений с целью оптимизации процесса горения, поддержания оптимального соотношения топливо/воздух и предотвращения химического недожога. Газоанализаторы погружного типа устанавливаются на газоходах.
Область применения кислородомеров АКВТ: котлоагрегаты и печи на предприятиях теплоэнергетики, нефтеперерабатывающей промышленности, металлургии, машиностроении и других отраслях промышленности использующих газообразное, жидкое и твердое топливо.
Принцип действия – электрохимический (твердотельный на основе ZrO2) на кислород и термокаталитический на оксид углерода.
Способ забора пробы – диффузионный (АКВТ-01, -02) или принудительный (АКВТ-03) с помощью внешнего блока пробоотбора.
Режим работы – непрерывный.
Состав:

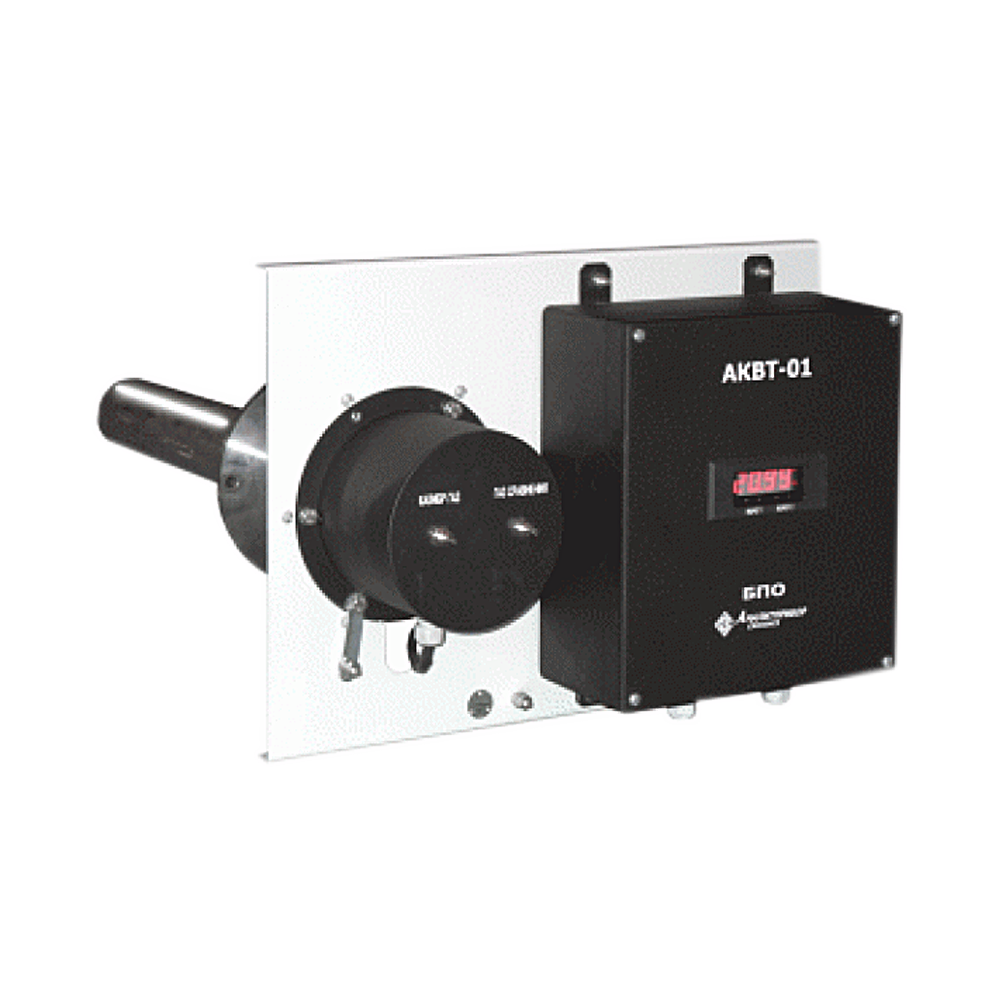

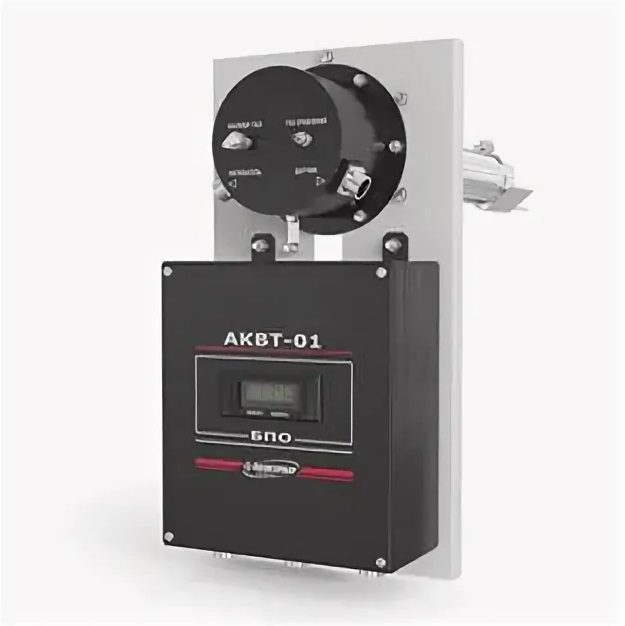

Для АКВТ-01 и АКВТ-02:
- блок питания и обработки БПО;
- зонд.

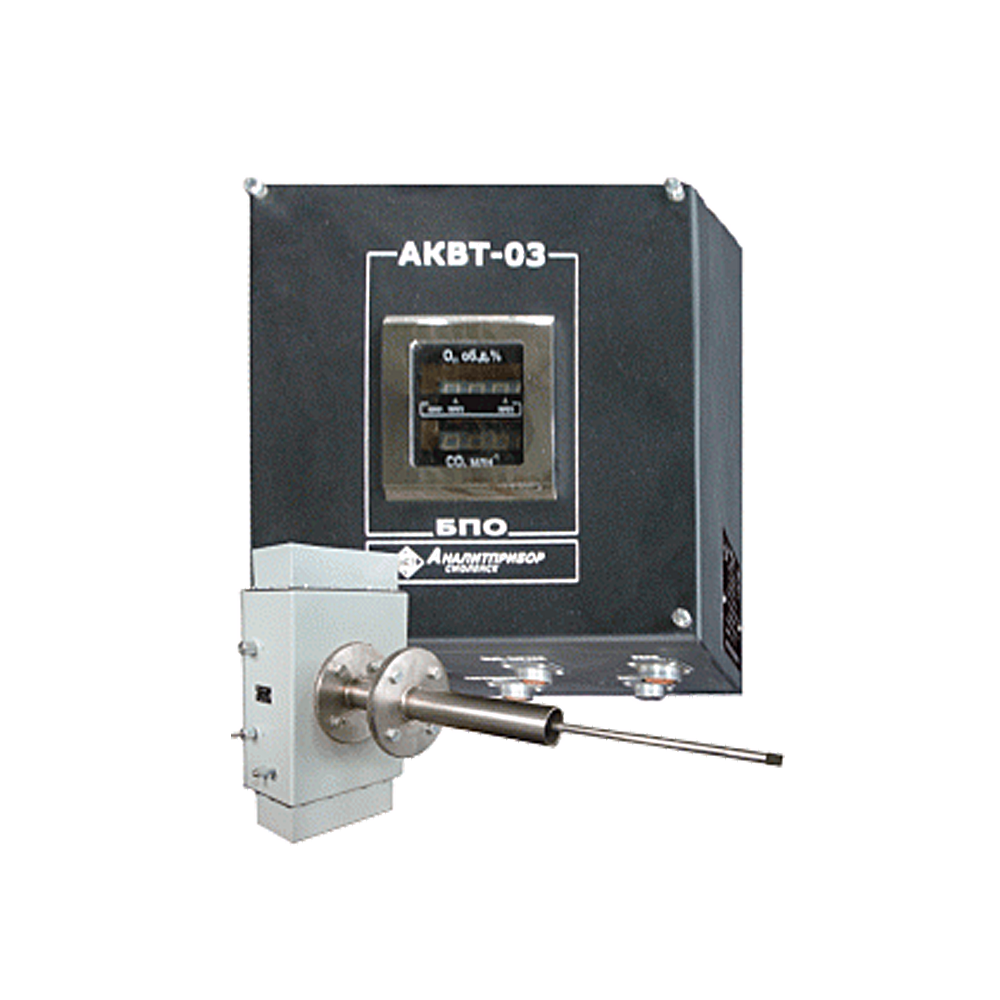

Для АКВТ-03:
- блок питания и обработки БОП;
- блок датчика БД.
Исполнения:
- Для АКВТ-01 и АКВТ-03 – общепромышленное, для установки в невзрывоопасных зонах;

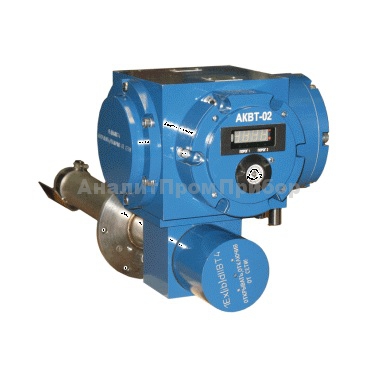

- Для АКВТ-02 – взрывозащищенное, с маркировкой по взрывозащите – 1Exd[ib]IIBT4 X для установки во взрывоопасных зонах. Степень защиты корпуса – IP54.
Достоинства:
- погружной датчик, для АКВТ-01 и АКВТ-02 длина погружной части: 200, 400, 900, 1530 мм (по заказу), для АКВТ-03 длина погружной части: 300, 500, 750, 1000, 1500, 2000 мм (по заказу);
- работа без устройства пробоотбора (АКВТ-01, -02);
- газоанализатор работает без сравнительного газа;
- работа газоанализатора без корректировки показаний 6 месяцев;
- срок службы датчика – 5 лет;
- наличие программируемых порогов и токового выхода для автоматического управления;
- применение газоанализатора без блока пробоподготовки;
- наличие цифровой индикации;
- совместимость с ПЭВМ.
АКВТ:
| Исполнение | Измеряемый компонент | Диапазон измерения | Диапазон показаний | Цена единицы млад. разряда | Участок диапазона | Основная абсолютная погрешность | Единица измерения | Пороги |
| АКВТ-01 | О2 | 0 – 21 | 0 – 25 | 0,01 | 0 – 2 | ± 0,04 | % об. | порог1 – 4,3 |
| 2 – 25 | ± (0,04 + 0,02(Ао-2)) | порог2 – 8,1 | ||||||
| АКВТ-02 | О2 | 0 – 21 | 0 – 25 | 0,01 | 0 – 2 | ± 0,04 | % об. | порог1 – 4,3 |
| 2 – 25 | ± (0,04 + 0,02(Ао-2)) | порог2 – 8,1 | ||||||
| АКВТ-03 | О2 | 0 – 21 | 0 – 23 | 0,01 | 0,3 – 2 | ± 0,08 | % об. | порог1 – 4,3 |
| 2 – 21 | ± (0,08 + 0,04(Ао-2)) | порог2 – 8,1 | ||||||
| СО | 0 – 1000 | 0 – 2000 | 1 | 0 – 500 | ± 50 | млн-1 | порог3 – 500 | |
| 500 – 1000 | ± (50 + 0,1(Ао-500)) |
Дополнительные технические характеристики:
| Наименование | Габаритные размеры (без учета погружной части), мм | Обозначение | Длина погружной части, мм | Исполнение | Температура анализируемой среды, °С |
| АКВТ-01 | 250×450×330 | ИБЯЛ.413415.003 | 200 | невзрывозащищенное | от 0 до +850 |
| ИБЯЛ.413415.003-01 | 400 | ||||
| ИБЯЛ.413415.003-02 | 900 | ||||
| ИБЯЛ.413415.003-03 | 1530 | ||||
| АКВТ-02 | 340×305×280 | ИБЯЛ.413415.003-04 | 200 | взрывозащищенное | от 0 до +850 |
| ИБЯЛ.413415.003-05 | 400 | ||||
| ИБЯЛ.413415.003-06 | 900 | ||||
| ИБЯЛ.413415.003-07 | 1530 | ||||
| АКВТ-03 | 340×295×565 | ИБЯЛ.413415.003-08 | 300 | невзрывозащищенное | от +100 до +1050 |
| ИБЯЛ.413415.003-09 | 500 | ||||
| ИБЯЛ.413415.003-10 | 750 | ||||
| ИБЯЛ.413415.003-11 | 1000 | ||||
| ИБЯЛ.413415.003-12 | 1500 | ||||
| ИБЯЛ.413415.003-13 | 2000 |
Комплект поставки АКВТ:
- газоанализатор;
- комплект ЗИП;
- эксплуатационная документация.
