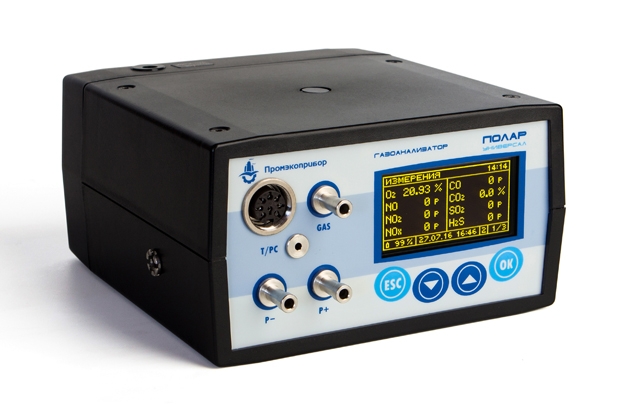

Газоанализатор Полар Универсал

Универсальный переносной многокомпонентный газоанализатор «Полар Универсал» предназначен для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при...

Загрузка...

Доставка

Оплата

Производитель

по запросу

Получить счёт на оплату

по запросу

Купить в один клик

Услуги поверки

Гарантия

Общая информация
Технические характеристики
Комплектация
Принадлежности
Видео
Отзывы

Универсальный переносной многокомпонентный газоанализатор «Полар Универсал» предназначен для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при проведении экологического контроля (государственного и производственного) или технологической настройки установок с целью оптимизации процесса горения топлива на предприятиях: теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической, металлургической, целлюлозно-бумажной, цементной и прочих отраслей промышленности.

Газоанализатор «Полар Универсал» разработан на базе газоанализатора «Полар» специально для государственных Центров лабораторного анализа и технических измерений (ЦЛАТИ) Российской Федерации с целью расширения области применения газоанализаторов и обеспечения высокой точности измерений в широких диапазонах измерений. В настоящее время по своим метрологическим и техническим характеристикам газоанализатор «Полар Универсал» не имеет аналогов среди малогабаритных переносных приборов.

Отличительной особенностью газоанализатора «Полар Универсал» является наличие парных измерительных каналов СО, NO и SO₂ с разными диапазонами измерений, обеспечивающих высокую точность измерений как «низких», так и «высоких» концентраций определяемых компонентов. Газоанализатор может применяться для контроля всех типов ТСУ, работающих на любых видах топлива (природный газ, мазут, уголь и т.д.).

Особенности газоанализатора Полар Универсал:

№ 66314-16 в Государственном реестре средств измерений Российской Федерации
Имеет заключение МИНПРОМТОРГа о подтверждении производства промышленной продукции на территории Российской Федерации
Специальные модификации во взрывозащищенном исполнении, соответствующие требованиям Технического регламента Таможенного Союза ТР ТС 012/2011
Специальные модификации с обогреваемым корпусом с температурой эксплуатации до минус 40 °С
Одновременное измерение до 8-ми газов (до 11-ти каналов измерений), а также определение температуры, давления (разрежения), скорости и объемного расхода газового потока
Дополнительные каналы СО, NO и SO₂ для измерения низких концентраций
Автоматическое переключение между парными каналами
Пределы допускаемой основной относительной погрешности измерений не превышают ±(5-10) %
Встроенный дифференциальный манометр
Современный морозостойкий OLED дисплей
Передача данных по ИК, USB 2.0 и Wi-Fi интерфейсам
Допущен к применению в Республике Казахстан
Допущен к применению в Республике Беларусь
Допущен к применению в Республике Узбекистан

Газоанализаторы многокомпонентные «Полар Универсал» предназначены для:

измерений объемной доли кислорода (О₂), массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO₂), сернистого ангидрида (SO₂), сероводорода (Н₂S) и углеводородов (СН) по метану (СН₄), пропану (С₃Н₈) или гексану (С₆Н₁₄) в отходящих газах стационарных и передвижных источников промышленных выбросов;
измерений или определения расчетным методом объемной доли диоксида углерода (СО₂);
определения расчетным методом объемной доли или массовой концентрации суммы оксидов азота (NO_X);
измерений температуры и избыточного давления (разрежения) газов;
измерений разности давлений газов;
определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с трубками напорными модификаций НИИОГАЗ и Пито;
индикации температуры окружающей среды;
определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива;
определения расчетным методом массового выброса загрязняющих веществ.

Область применения газоанализатора:

экологический контроль (государственный и производственный) стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ);
испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
испытания топочно-горелочных устройств с целью оптимизации режимов горения;
испытания газоочистного оборудования с целью определения снижения выбросов ЗВ.

Типы контролируемых установок:

стационарные паровые и водогрейные котельные установки;
промышленные установки сжигания;
стационарные газотурбинные установки (ГТУ);
стационарные двигатели внутреннего сгорания;
судовые двигатели.

Основные преимущества газоанализатора Полар Универсал:

Универсальность — газоанализаторы «Полар Универсал» могут применяться для контроля выбросов практически всех типов топливосжигающих установок (котельные, ТЭЦ, ГРЭС, ГТУ и т.д.), работающих на всех видах топлива (природный газ, мазут, уголь, дизельное топливо и т.д.) и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической, металлургической, целлюлозно-бумажной, цементной и прочих отраслей промышленности.

Высокая точность измерений — благодаря наличию парных измерительных каналов СО, NO и SO₂ с разными диапазонами измерений («низкого» и «высокого»), газоанализаторы «Полар Универсал» обеспечивают высокую точность измерений (пределы допускаемой основной относительной погрешности ±(5-10) %) как при контроле «низких», так и «высоких» концентраций определяемых компонентов.
Взрывозащищенное исполнение — для эксплуатации во взрывоопасных зонах выпускаются специальные модификации газоанализаторов — «Полар Универсал Ex» и «Полар Универсал Ex Т», выполненные во взрывозащищенном исполнении.
Обогреваемый корпус — для выполнения измерений при отрицательных температурах воздуха выпускаются специальные модификации газоанализаторов — «Полар Универсал Т» и «Полар Универсал Ех Т», имеющие встроенные элементы обогрева корпуса и морозостойкий OLED дисплей, обеспечивающие полноценную эксплуатацию приборов при температуре окружающей среды до минус 40 °С.
Измерение СО₂ и углеводородов — газоанализаторы «Полар Универсал» могут оснащаться инфракрасными оптическими датчиками, позволяющими измерять содержание диоксида углерода (СО₂) и углеводородов в пересчете на метан (СН₄), пропан (С₃Н₈) или гексан (С₆Н₁₄).
Определение скорости и объемного расхода газового потока — при дополнительном оснащении напорной трубкой модификации НИИОГАЗ или Пито, с помощью газоанализаторов «Полар Универсал» могут определяться скорость (м/с) и объемный расход (м³/сек) газового потока.
Расчет массового выброса — в газоанализаторах «Полар Универсал» имеется дополнительная сервисная функция, позволяющая по результатам выполненных инструментальных измерений автоматически рассчитать массовый выброс загрязняющих веществ (г/сек).
Статистическая обработка результатов — для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторах «Полар Универсал» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.
Память данных — встроенная память данных газоанализаторов рассчитана для постоянного хранения 1980 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер или другие внешние устройства.
Документирование результатов — внешний ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения (считывая данные из памяти прибора).
Передача данных — записанные в память газоанализаторов данные могут быть переданы на персональный компьютер или другие внешние устройства по ИК, USB 2.0 и Wi-Fi (опция) интерфейсам.
Методическое обеспечение — в комплект поставки газоанализаторов «Полар Универсал» входит полный комплект технической документации: паспорт, руководство по эксплуатации и методика поверки, разработанные и утвержденные в установленном порядке.

Принадлежности и аксессуары

По желанию заказчика приборы могут комплектоваться пробоотборными зондами и напорными трубками модификации НИИОГАЗ (от 500 до 2500 мм.) или Пито (от 500 до 2000 мм), а также дополнительным противопылевым металлокерамическим фильтром.

В комплект поставки могут также входить газовые смеси в баллонах под давлением, предназначенные для периодической градуировки (корректировки показаний) и поверки газоанализаторов в процессе эксплуатации.

Газоанализаторы «Полар Универсал» представляют собой автоматические переносные приборы непрерывного действия.

Принцип действия газоанализаторов:

по каналам измерений О₂, СО, NO, NO₂, SO₂, Н₂S – электрохимический;
по каналам измерений СО₂ и СН – оптический инфракрасный;
по каналу измерений температуры газов – термоэлектрический;
по каналам измерений избыточного давления (разрежения) и разности давлений газов — тензорезистивный.

Конструктивно газоанализаторы являются одноблочными приборами, выполненными в прочных пластиковых корпусах. На лицевую панель приборов выведены: дисплей, клавиатура, соединительные штуцера и разъем для подключения термопреобразователя, на боковые — разъем для подключения зарядного устройства и отверстия сброса пробы.

В состав газоанализаторов,кроме непосредственно самого прибора, входят устройства отбора и подготовки пробы к анализу: пробоотборный зонд, пробоотборный шланг, влагоотделитель и фильтр очистки пробы.

Газоанализаторы выпускаются в различных модификациях, отличающихся друг от друга диапазоном эксплуатации по температуре окружающей среды и исполнением в части взрывозащиты. Возможные модификации газоанализаторов и возможные варианты комплектации газоанализаторов по каналам измеренийпредставлены в разделе «Базовые модификации и исполнения».

Отличительной особенностью газоанализаторов модели «Полар Универсал» является возможность установки парных измерительных каналов СО, NO и SO₂. При этом один из каналов предназначается для измерения «низких», а другой — «высоких» концентраций определяемого компонента.

Газоанализаторы полностью автоматизированы. При каждом включении проводится автоматическая диагностика, а также продувка сенсоров воздухом и установка нулевых показаний. Переключение между каналами СО, NO и SO₂с разными диапазонами измерений происходит автоматически.

Способ отбора проб – принудительный, с помощью встроенного побудителя расхода.

Газоанализаторы, в зависимости от модификации, имеют LCD или OLED графический дисплей (газоанализаторы модификаций с индексами «Т» и «Ех Т») с разрешением 128х64 пикселя, обеспечивающий отображение:

результатов измерений содержания определяемых компонентов и физических параметров газового потока;
текущей даты и времени;
уровня заряда аккумуляторной батареи;
меню пользователя;
информационных сообщений.

Газоанализаторы обеспечивают регистрацию результатов измерений следующими способами:

занесение во внутреннюю энергонезависимую память;
вывод на внешний термопринтер через инфракрасный порт;
передача на персональный компьютер или другие внешние устройства по интерфейсам ИК, USB 2.0 и/или Wi-Fi (опция).

Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254 – IP20.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, и предназначены для использования в промышленной электромагнитной обстановке.

Газоанализаторы «Полар Универсал», модификаций с индексами «Ех» и «Ех Т» выполнены во взрывозащищенном исполнении в соответствии с требованиями ТР ТС 012/2011 и имеют следующую маркировку взрывозащиты согласно ГОСТ Р МЭК 60079-0-2011:

исполнения без оптических датчиков – 1Ex ib [ia Ga] IIВ T4 Gb X;
исполнения с оптическими датчиками – 1Ex d ib [ia Ga] IIВ T4 Gb X.

Газоанализаторы остальных модификация выполнены в общепромышленном невзрывозащищенноем исполнении.

Базовые модификации и исполнения

Газоанализаторы «Полар Универсал» выпускаются в четырех модификациях, отличающихся друг от друга диапазоном эксплуатации по температуре окружающей среды и исполнением в части взрывозащиты:

Модель газоанализатора	Модификация	Допускаемая температура окружающей среды, °С	Исполнение в части взрывозащиты
«Полар Универсал»	«Полар Универсал»	от 0 до +45	общепромышленное невзрывозащищенное
	«Полар Универсал Т»	от -40 до +45	общепромышленное невзрывозащищенное
	«Полар Универсал Ех»	от 0 до +45	взрывозащищенное
	«Полар Универсал Ех Т»	от -40 до +45	взрывозащищенное

Стандартные исполнения

Газоанализаторы «Полар Универсал» выпускаются в нескольких стандартных исполнениях, отличающихся друг от друга перечнем определяемых компонентов и диапазонами измерений.

Примечания:

Исполнение прибора по перечню определяемых компонентов и диапазонам измерений согласовывается с каждым конкретным заказчиком на этапе оформления заказа в зависимости от характеристик его измерительных задач.
В процессе эксплуатации газоанализаторов, во время прохождения приборами технического обслуживания и поверки на предприятии-изготовителе, имеется возможность изменения исполнения газоанализатора путем дополнительной установки/демонтажа измерительных датчиков и переградуировки прибора по газовым смесям с изменением диапазонов измерений.

Стандартные исполнения по перечню определяемых компонентов

Стандартные исполнения газоанализаторов «Полар Универсал» по перечню определяемых компонентов:

Исполнение	Количество измерительных каналов	Определяемые компоненты
		измеряемые		рассчитываемые
		с помощью электрохимических датчиков	с помощью оптических ИК-датчиков	рассчитываемые
8	8	О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO₂_выс	–	СО₂-NO_X
9.1	9	О₂-СО_низ-NO_низ-NO₂-SO₂_низ-СО_выс-NO_выс-SO_{2 выс}-H₂S	–	СО₂-NO_X
9.2	9	О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}	СО₂	NO_X
9.3	9	О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}	СН	СО₂-NO_X
10.1	10	О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}	СО₂-СН	NO_X
10.2	10	О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}-H₂S	СО₂	NO_X
10.3	10	О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}-H₂S	СН	СО₂-NO_X
11	11	О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}-H₂S	СО₂-СН	NO_X
Примечание – Градуировка канала измерений углеводородов (СН) выполняется по метану (СН₄), пропану (С₃Н₈) или гексану (С₆Н₁₄). Градуировочный компонент определяется при заказе газоанализатора.

Стандартные исполнения по диапазонам измерений

Стандартные исполнения газоанализаторов «Полар Универсал» по диапазонам измерений:

Исполнение	Измерительный канал, диапазон измерений, мг/м³
Исполнение	О₂	СО	NO	NO₂	SO₂	H₂S
1	0–25 % об. д.	0–500 и 0–5000 *	0–400 и 0–2000	0–100	0–300 и 0–5000	0–500
2		0–500 и 0–5000 *	0–400 и 0–2000	0–500	0–300 и 0–5000	0–500
3		0–500 и 0–5000 *	0–400 и 0–2000	0–500	0–300 и 0–15000	–
4		0–500 и 0–5000 *	0–400 и 0–4000	0–500	0–300 и 0–5000	0–500
5		0–500 и 0–5000 *	0–400 и 0–4000	0–1000	0–300 и 0–5000	0–500
6		0–500 и 0–5000 *	0–400 и 0–4000	0–500	0–300 и 0–15000	–
7		0–500 и 0–5000 *	0–400 и 0–4000	0–1000	0–300 и 0–15000	–
8		0–500 и 0–12500 *	0–400 и 0–4000	0–500	0–300 и 0–5000	0–500
9		0–500 и 0–12500 *	0–400 и 0–4000	0–1000	0–300 и 0–5000	–
10		0–500 и 0–12500 *	0–400 и 0–5500	0–1000	0–300 и 0–15000	–
11		0–500 и 0–50 г/м³	0–400 и 0–4000	0–1000	0–300 и 0–15000	–
12		0–500 и 0–50 г/м³	0–400 и 0–5500	0–1000	0–300 и 0–15000	–
13		0–500 и 0–100 г/м³	0–400 и 0–4000	0–1000	0–300 и 0–15000	–
14		0–500 и 0–100 г/м³	0–400 и 0–5500	0–1000	0–300 и 0–15000	–
Примечания: Для диапазонов измерений по каналу СО, отмеченных знаком «*», возможна установка датчика СО с компенсацией по водороду (Н₂), что особо оговаривается заказчиком на этапе оформления заказа. Максимальное компенсируемое содержание H₂ – 0,2 % об. д. Диапазоны измерений по каналам СО₂ и СН не зависят от указанных в таблице исполнений и согласовываются с заказчиком дополнительно на этапе оформления заказа.

Технические характеристики газоанализатора Полар Универсал:

Основные метрологические характеристики

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений содержания газовых компонентов:

Определяемый компонент	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности (на участке диапазона измерений)
Определяемый компонент	Диапазон измерений содержания определяемого компонента	абсолютной	относительной
Кислород (O₂)	от 0 до 25 % об. доли	±0,2 % об. доли	–
Оксид углерода (CO)	от 0 до 500 мг/м³	±2,5 мг/м³ (от 0 до 50 мг/м³ включ.)	±5 % (св. 50 до 500 мг/м³)
	от 0 до 5000 мг/м³	±6 мг/м³ (от 0 до 120 мг/м³ включ.)	±5 % (св. 120 до 5000 мг/м³)
	от 0 до 12500 мг/м³	±12 мг/м³ (от 0 до 240 мг/м³ включ.)	±5 % (св. 240 до 12500 мг/м³)
	от 0 до 50 г/м³	±0,06 г/м³ (от 0 до 1,2 г/м³ включ.)	±5 % (св. 1,2 до 50 г/м³)
	от 0 до 100 г/м³	±0,12 г/м³ (от 0 до 2,4 г/м³ включ.)	±5 % (св. 2,4 до 100 г/м³)
Оксид азота (NO)	от 0 до 400 мг/м³	±3 мг/м³ (от 0 до 60 мг/м³ включ.)	±5 % (св. 60 до 400 мг/м³)
	от 0 до 2000 мг/м³	±5 мг/м³ (от 0 до 100 мг/м³ включ.)	±5 % (св. 100 до 2000 мг/м³)
	от 0 до 4000 мг/м³	±10 мг/м³ (от 0 до 200 мг/м³ включ.)	±5 % (св. 200 до 4000 мг/м³)
	от 0 до 5500 мг/м³	±15 мг/м³ (от 0 до 150 мг/м³ включ.)	±10 % (св. 150 до 5500 мг/м³)
Диоксид азота (NO₂)	от 0 до 100 мг/м³	±4 мг/м³ (от 0 до 80 мг/м³ включ.)	±5 % (св. 80 до 100 мг/м³)
	от 0 до 500 мг/м³	±6 мг/м³ (от 0 до 120 мг/м³ включ.)	±5 % (св. 120 до 500 мг/м³)
	от 0 до 1000 мг/м³	±10 мг/м³ (от 0 до 200 мг/м³ включ.)	±5 % (св. 200 до 1000 мг/м³)
Сумма оксидов азота (NO_X) (по расчету) в пересчете на NO₂	от 0 до 700 мг/м³ (для каналов: NO от 0 до 400 мг/м³ NO₂ от 0 до 100 мг/м³)	±5 мг/м³ (от 0 до 70 мг/м³ включ.)	±7 % (св. 70 до 700 мг/м³)
	от 0 до 1100 мг/м³ (для каналов: NO от 0 до 400 мг/м³ NO₂ от 0 до 500 мг/м³)	±7 мг/м³ (от 0 до 100 мг/м³ включ.)	±7 % (св. 100 до 1100 мг/м³)
	от 0 до 1600 мг/м³ (для каналов: NO от 0 до 400 мг/м³ NO₂ от 0 до 1000 мг/м³)	±10 мг/м³ (от 0 до 140 мг/м³ включ.)	±7 % (св. 140 до 1600 мг/м³)
	от 0 до 3150 мг/м³ (для каналов: NO от 0 до 2000 мг/м³ NO₂ от 0 до 100 мг/м³)	±7 мг/м³ (от 0 до 100 мг/м³ включ.)	±7 % (св. 100 до 3150 мг/м³)
	от 0 до 3550 мг/м³ (для каналов: NO от 0 до 2000 мг/м³ NO₂ от 0 до 500 мг/м³)	±8 мг/м³ (от 0 до 115 мг/м³ включ.)	±7 % (св. 115 до 3550 мг/м³)
	от 0 до 6600 мг/м³ (для каналов: NO от 0 до 4000 мг/м³ NO₂ от 0 до 500 мг/м³)	±12 мг/м³ (от 0 до 170 мг/м³ включ.)	±7 % (св. 170 до 6600 мг/м³)
	от 0 до 7100 мг/м³ (для каналов: NO от 0 до 4000 мг/м³ NO₂ от 0 до 1000 мг/м³)	±15 мг/м³ (от 0 до 215 мг/м³ включ.)	±7 % (св. 215 до 7100 мг/м³)
	от 0 до 9400 мг/м³ (для каналов: NO от 0 до 5500 мг/м³ NO₂ от 0 до 1000 мг/м³)	±18 мг/м³ (от 0 до 150 мг/м³ включ.)	±12 % (св. 150 до 9400 мг/м³)
	см. Примечание 1	не нормированы
Сернистый ангидрид (SO₂)	от 0 до 300 мг/м³	±6 мг/м³ (от 0 до 120 мг/м³ включ.)	±5 % (св. 120 до 300 мг/м³)
	от 0 до 5000 мг/м³	±15 мг/м³ (от 0 до 300 мг/м³ включ.)	±5 % (св. 300 до 5000 мг/м³)
	от 0 до 15000 мг/м³	±25 мг/м³ (от 0 до 500 мг/м³ включ.)	±5 % (св. 500 до 15000 мг/м³)
Сероводород (H₂S)	от 0 до 500 мг/м³	±5 мг/м³ (от 0 до 100 мг/м³ включ.)	±5 % (св. 100 до 500 мг/м³)
Диоксид углерода (CO₂)	от 0 до 20 % об. доли (ИК-датчик)	±0,5 % об. доли (от 0 до 5 % об. доли включ.)	±10 % (св. 5 до 20 % об. доли)
	от 0 до 30 % об. доли (ИК-датчик)	±0,75 % об. доли (от 0 до 7,5 % об. доли включ.)	±10 % (св. 7,5 до 30 % об. доли)
	от 0 до 60 % об. доли (ИК-датчик)	±1,5 % об. доли (от 0 до 15 % об. доли включ.)	±10 % (св. 15 до 60 % об. доли)
	от 0 до 100 % об. доли (ИК-датчик)	±2,5 % об. доли (от 0 до 25 % об. доли включ.)	±10 % (св. 25 до 100 % об. доли)
	см. Примечание 2	не нормированы
Углеводороды по метану (СН₄)	от 0 до 5 % об. доли (ИК-датчик)	±0,1 % об. доли (от 0 до 1,0 % об. доли включ.)	±10 % (св. 1,0 до 5 % об. доли)
	от 0 до 20 % об. доли (ИК-датчик)	±0,4 % об. доли (от 0 до 4 % об. доли включ.)	±10 % (св. 4 до 20 % об. доли)
	от 0 до 100 % об. доли (ИК-датчик)	±1,0 % об. доли (от 0 до 10 % об. доли включ.)	±10 % (св. 10 до 100 % об. доли)
Углеводороды по пропану (С₃Н₈)	от 0 до 2,0 % об. доли (ИК-датчик)	±0,04 % об. доли (от 0 до 0,4 % об. доли включ.)	±10 % св. 0,4 до 2,0 % об. доли)
Углеводороды по гексану (С₆Н₁₄)	от 0 до 1,0 % об. доли (ИК-датчик)	±0,02 % об. доли (от 0 до 0,2 % об. доли включ.)	±10 % (св. 0,2 до 1,0 % об. доли)
Примечания: Метрологические характеристики, указанные для канала NO_Х, действительны только при наличии в газоанализаторе каналов измерения NO и NO₂. В случае, если в приборе установлен только датчик NO, либо датчик NO₂ неисправен, характеристики по каналу NO_Х не нормированы (работа в режиме индикатора). Метрологические характеристики, указанные для канала СО₂, действительны только при наличии в газоанализаторе датчика СО₂. В случае, если в приборе отсутствует датчик СО₂, характеристики по каналу СО₂ не нормированы, так как определение диоксида углерода проводится в данном случае расчетным методом (работа в режиме индикатора). Метрологические характеристики газоанализаторов модели «Полар Универсал», в которых установлено по два измерительных канала СО, NO и SO₂ («низких» и «высоких» концентраций), по каналам СО, NO, SO₂ и NO_X зависят от того, какие измерительные каналы СО, NO и SO₂ используются в текущий момент измерений. Пересчет объемной доли (млн^-1) в массовую концентрацию компонента (мг/м³) проводится с приведением к нормальным условиям: температура 0 ^оС, атмосферное давление 101,3 кПа.

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений физических параметров газов:

Определяемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности (на участке диапазона измерений)
Определяемый параметр	Диапазон измерений	абсолютной	относительной
Температура газов	от -20 до +800 °С	±2 °С (от -20 до +200 °С включ.)	±1 % (св. +200 до +800 °С)
Температура газов	от -20 до +1100 °С	±2 °С (от -20 до +200 °С включ.)	±1 % (св. +200 до +1100 °С)
Избыточное давление (разрежение) газов	от -50 до +50 гПа	±0,2 гПа	–
Разность давлений газов	от 0 до 20 гПа	±0,015 гПа (от 0 до 1 гПа включ.) ±(0,01+0,005·Р) гПа (св. 1 до 20 гПа)	–
Расчетные параметры	скорость и объемный расход газового потока, массовый выброс ЗВ, коэфф. избытка воздуха (альфа), коэфф. потерь тепла, КПД сгорания топлива
Примечание — Р — измеренное значение разности давлений газов, гПа.

Технические характеристики

Техническая характеристика	Значение
Исполнение	общепромышленное невзрывозащищенное (модификации «Полар Универсал» и «Полар Универсал Т») взрывозащищенное (модификации «Полар Универсал Ех» и «Полар Универсал Ех Т»)
Маркировка взрывозащиты	1Ex ib [ia Ga] IIВ T4 Gb X (исполнения без оптических датчиков) 1Ex d ib [ia Ga] IIВ T4 Gb X (исполнения с оптическими датчиками)
Электропитание	от встроенной Li-ion аккумуляторной батареи номинальным напряжением 8,4 В и емкостью 4,4 А·ч, либо от однофазной сети переменного тока напряжением (220±22) В и частотой (50±1) Гц через внешний блок питания, входящий в комплект поставки
Способ отбора газовой пробы	принудительный, с помощью встроенных побудителей расхода обшей производительностью 1,4 дм³/мин
Время непрерывной работы без подзарядки аккумуляторной батареи	не менее 20 ч (при температуре окружающей среды не ниже +5 °C)
Время заряда аккумуляторной батареи	не более 5 ч
Дисплей	LCD или OLED графический дисплей с разрешением 128х64 пикселя
Память результатов	встроенная, емкость 99 блоков (1980 записей)
Печать результатов	внешний ИК-термопринтер
Вывод результатов на ПК	интерфейс USB 2.0
Безпроводной интерфейс (опция)	Wi-Fi (кроме модификаций «Полар Универсал Ех» и «Полар Универсал Ех Т»)
Габаритные размеры (ДхВхШ)	не более 149х164х80 мм
Масса	не более 1,8 кг (в базовом комплекте — не более 5,8 кг)
Диапазон рабочих температур	от 0 до +45 °С (модификации «Полар Универсал» и «Полар Универсал Ех») от -40 до +45 °С (модификации «Полар Универсал Т» и «Полар Универсал Ех Т»)

Комплект поставки газоанализатора Полар Универсал:

В базовый комплект поставки газоанализаторов «Полар Универсал» входят следующие элементы:

Наименование	Кол-во
Газоанализатор «Полар Универсал», без принтера	1 шт.
Ручка пробоотборного зонда в комплекте с пробоотборным шлангом, длина шланга 2,5 м (по заказу – до 5 м)	1 шт.
Трубки пробоотборного зонда со встроенным термопреобразователем с длиной погружной части: 300, 740, 1000, 1500, 2000 мм и диапазоном измерений от -20 °С до +800 °С или от -20 °С до +1100 °С. Поставляются в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки *	1 шт.
Влагоотделитель, тип Б	1 шт.
Внешний фильтр очистки пробы	1 шт.
Блок питания / зарядное устройство	1 шт.
Футляр с ремнем для переноски прибора, кожаный (для модификаций с индексами «Т» и «Ех Т» утепленный)	1 шт.
Сумка с ремнем для транспортировки прибора и принадлежностей, кожаная	1 шт.
Комплект документации для газоанализаторов «Полар» и «Полар Универсал» (паспорт, руководство по эксплуатации, методика поверки, свидетельство о первичной поверке, копии имеющихся сертификатов)	1 компл.

Дополнительные элементы поставки

По дополнительному заказу для газоанализаторов «Полар Универсал» могут быть приобретены следующие комплектующие:

Наименование
ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.)
Предварительный металлокерамический фильтр для пробоотборного зонда, 10 мкм (только для трубок зондов с диапазоном измерений от -20 °С до +800 °С), макс. T экспл. 500 °С
Трубки пробоотборного зонда со встроенным термопреобразователем с длиной погружной части: 300, 740, 1000, 1500, 2000 мм и диапазоном измерений от -20 °С до +800 °С или от -20 °С до +1100 °С. Поставляются в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки *
Трубки напорные модификаций Пито и Пито цилиндрическая (длиной от 500 до 2000 мм) или НИИОГАЗ (длиной от 500 до 2500 мм). Поставляются в комплекте с соединительными шлангами и чехлом для хранения и транспортировки
Защитный экран для пробоотборного зонда (только для трубок зондов с диапазоном измерений от -20 °С до +800 °С)
Программное обеспечение для ПК (CD-диск) в комплекте с USB-кабелем связи
Электрический блок осушки пробы БОП-1
Запасной фильтрующий материал для внешнего фильтра очистки пробы (уп. 10 шт.)
Запасные фильтры для сепаратора влагоотделителя, тип А (уп. 10 шт.)
Запасные фильтры для сепаратора влагоотделителя, тип Б (уп. 5 шт.)
Запасная бумага для ИК-термопринтера (уп. 10 шт.)
Градуировочные газовые смеси в баллонах под давлением (комплект)
Ранец транспортировочный тип А, для ношения прибора и принадлежностей за спиной
Ранец транспортировочный тип Б, для ношения прибора и принадлежностей на груди при подъеме по вертикальным лестницам
