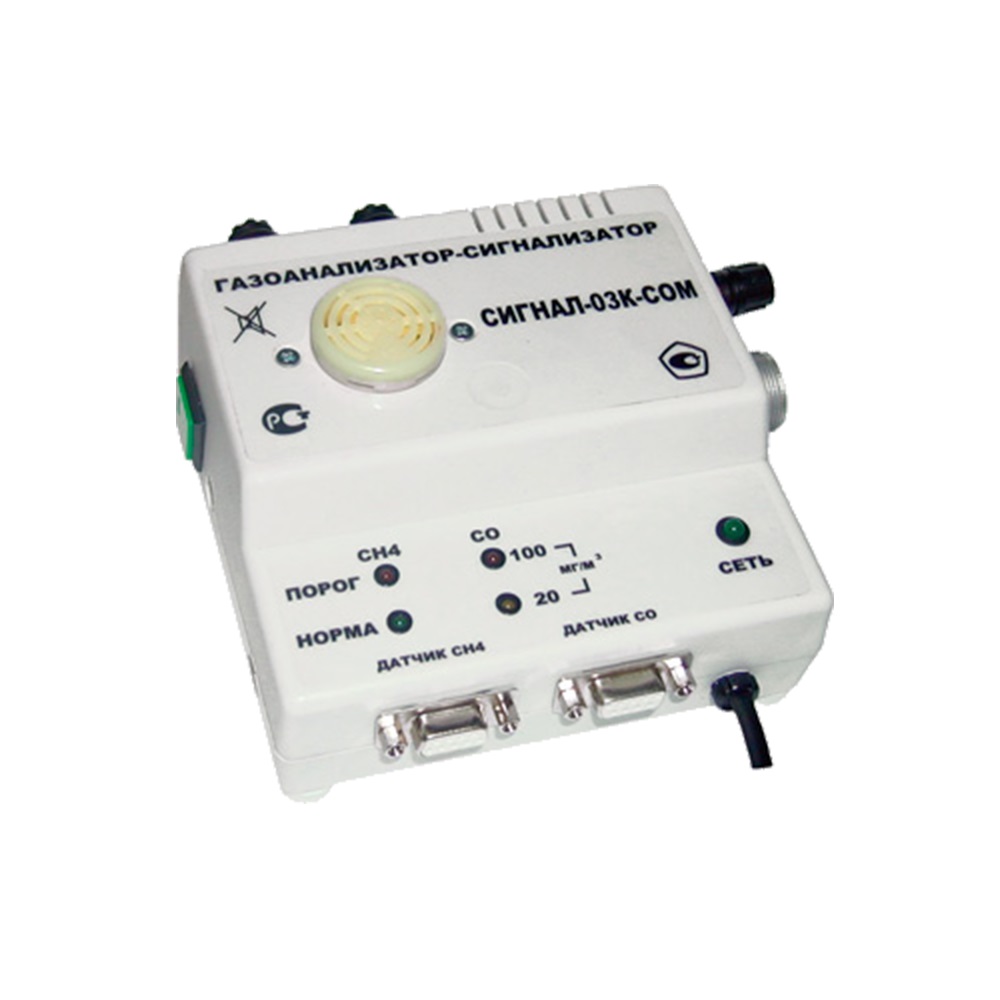

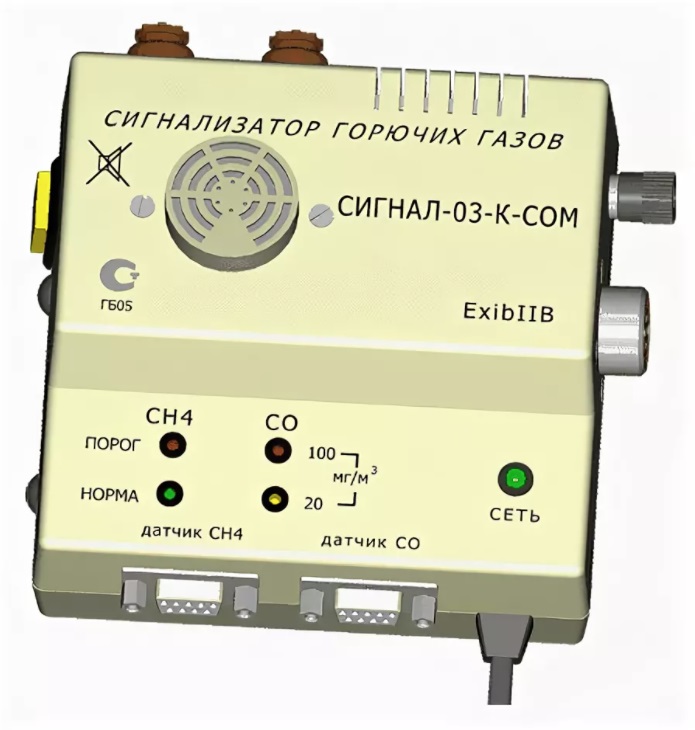

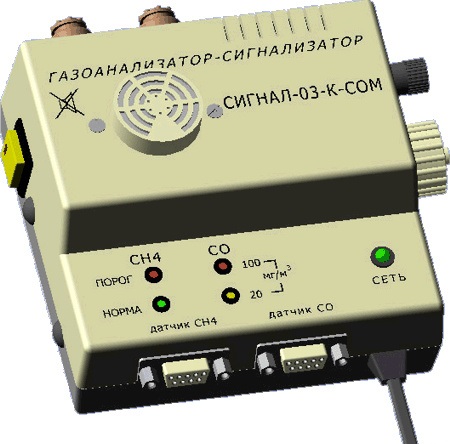

Газоанализатор-сигнализатор горючих газов и оксида углерода «Сигнал-03К-СОМ»
Загрузка...Газоанализатор-сигнализатор горючих газов и оксида углерода «Сигнал-03К-СОМ»
Назначение: cигнализатор «Сигнал-03К-СОМ» предназначен для непрерывного автоматического контроля содержания топливных углеводородных газов (метана или пропан-бутановой смеси) в воздухе индивидуальных потребителей газа, а также содержания оксида углерода (угарного газа) в воздухе промышленных и бытовых помещений.
Применение: прибор вырабатывает световые и звуковые сигналы при достижении в контролируемых помещениях уровня концентрации горючего компонента в 10 % нижнего концентрационного предела распространения пламени или при превышении концентраций оксида углерода в воздухе значений в 20 мг/м3 и 100 мг/м3, а также дублирует достижение упомянутых сигнальных уровней концентраций управляющими воздействиями на исполнительные элементы (вентиляторы, клапана и т.д.).
Области применения газоанализатора:
- жилой сектор коммунального и индивидуального пользования, оборудованный газовыми плитами, водогрейными или отопительными котлами, работающими на газовом топливе;
- помещения индивидуальных котелен и котельных промышленных предприятий;
- гаражи индивидуального и общественного пользования, помещения автосервисов, автопарков, авторемонтных предприятий и мастерских
«Сигнал-03К-СОМ»:
| Характеристики | Значения |
| Степень защиты от пыли и влаги датчиков | IP54 |
| Пороги сигнализации: — оксид углерода — 1-й порог – предупредительный — 2-й порог – аварийный — углеводороды |
20 мг/м3 100 мг/м3 10 % НКПР |
| Предел допускаемого значения основной относительной погрешности срабатывания сигнализации, не более | ± 20 % |
| Напряжение питания, В, частотой 50 ± 1 Гц | 220-15%+10% |
| Время срабатывания сигнализации, с, не более | 40 |
| Время прогрева сигнализатора, мин, не более | 40 |
| Время работы сигнализатора без технического обслуживания, не менее | 12 мес. |
| Выходные сигналы | «сухие» контакты реле |
| Потребляемая электрическая мощность от сети переменного тока, ВА, не более | 15 |
| Габаритные размеры сигнализатора, мм, не более: — блока сигнализации — датчика |
142х134х66 132х120х70 |
| Масса сигнализатора, кг, не более: — блока сигнализации — датчика |
0,7 0,7 |
Комплект поставки «Сигнал-03К-СОМ»:
- Блок сигнализации Сигнал-03К-СОМ
- Датчик оксида углерода
- Датчик углеводородов
- Скоба крепежная
- Вилки кабельные типа DB9М
- Розетка ОНЦ-РГ-09-4/14-Р17
- Штекер для подключения цифрового вольтметра
- Предохранитель ВП-1-1А-250В
- Вилка 2РМ18КПН7Ш1В1
