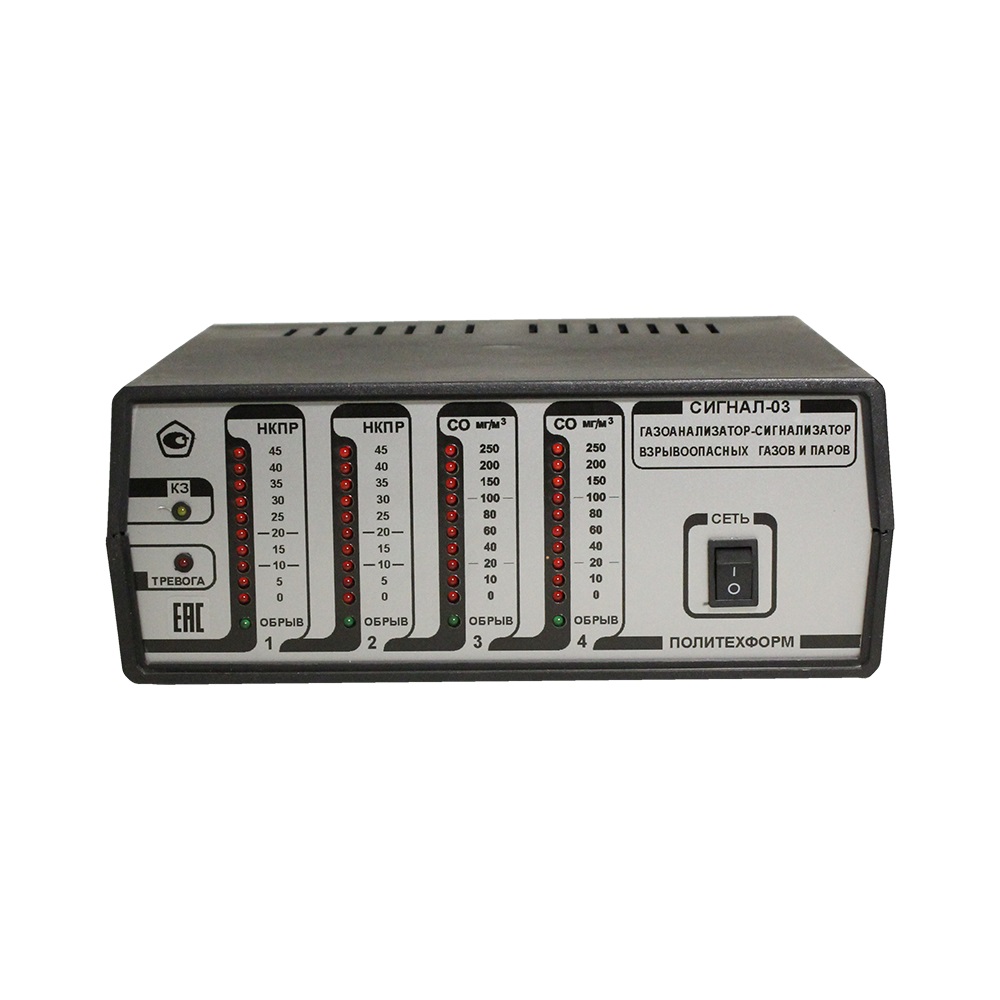

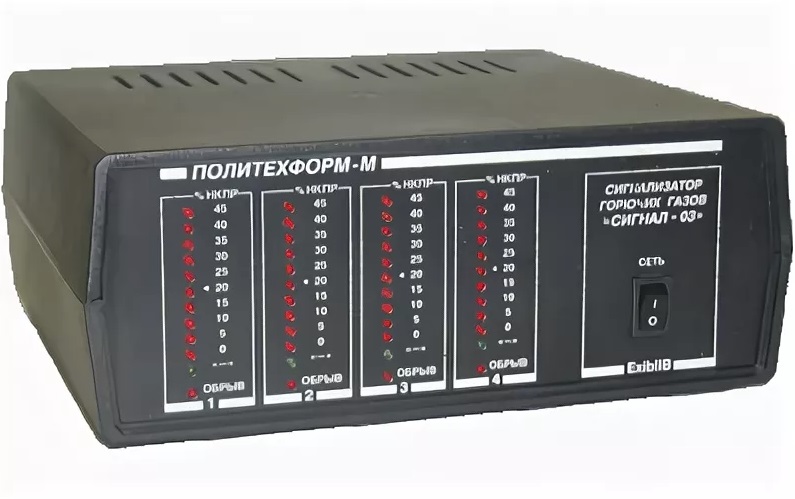

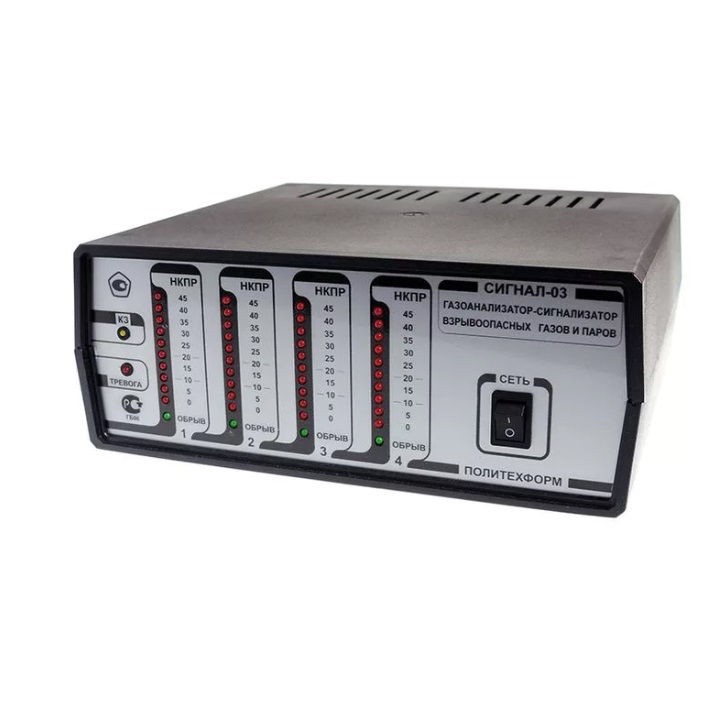

Газоанализатор-сигнализатор взрывоопасных и токсичных газов и паров многоканальный «Сигнал-03»
Загрузка...Газоанализатор-сигнализатор взрывоопасных и токсичных газов и паров многоканальный «Сигнал-03»
Назначение: измерение концентраций кислорода с датчиком Сигнал-03.ДК, токсичных газов: оксид углерода с датчиком Сигнал-03.ДОУ, пары аммиака с датчиками Сигнал-03.ДА, Сигнал-03.ДА1, Сигнал-03.ДА2 и довзрывных концентраций многокомпонентных воздушных смесей горючих газов и паров: метана, пропана, бутана, гептана, паров гексана, бензина, дизельного топлива и т.п. с датчиками Сигнал-03.ДМ, Сигнал-03.ДП, Сигнал-03.ДБ и выдача аварийной сигнализации при превышении заданного уровня в атмосфере взрывоопасных зон, производственных помещений классов В-I, В-Iа и наружных установок класса В-Iг.
Применение:
- оборудование промышленных предприятий;
- помещений насосных станций;
- нефтебаз;
- АЗС;
- объектов нефтедобывающих, газодобывающих и перерабатывающих предприятий;
- объектов газовых хозяйств;
- помещений котельных;
- всех других объектов, где необходим постоянный контроль за концентрацией накапливающихся взрывоопасных и пожароопасных газов и паров.
Достоинства:
- компактность;
- многоканальность;
- широкий диапазон контролируемых газов;
- простота в эксплуатации
«Сигнал-03»:
| Диапазон измерений концентрации, % НКПР (нижний концентрационный предел распространения пламени) | 0–45 |
| Основная погрешность, % НКПР | 5 |
| Число датчиков, шт. | 1–4 |
| Пороги срабатывания сигнализации, % НКПР | |
| 1 уровень – предупредительный | 10 |
| 2 уровень – аварийный | 20 |
| Пороги срабатывания сигнализации, мг/м3 (пары аммиака) | |
| 1 уровень | 20 |
| 2 уровень | 60 |
| 3 уровень | 500 |
| Пороги срабатывания сигнализации, мг/м3 (оксид углерода) | |
| 1 уровень | 20 |
| 2 уровень | 100 |
| Пороги срабатывания сигнализации, % объёма (кислород) | |
| 1 уровень | менее 18 |
| 2 уровень | более 23 |
| Время срабатывания сигнализации, с | 10 |
| Число исполнительных реле на канал | 1, 2 или 3 |
| Коммутационные параметры реле | 240 В; 5 А |
| Максимальное расстояние между информационным блоком и выносными датчиками, м | 1000 |
| Габаритные размеры, мм, (вес, кг) информационного блока | 240х240х100(3,5) |
| Габаритные размеры, мм, (вес, кг) датчика | 118х109х54(0,42) |
| Срок службы, лет, не менее | 10 |
Комплект поставки «Сигнал-03»:
- Каждый канал газоанализатора-сигнализатора позволяет включать внешние устройства (например, сирены, вентиляторы), при превышении заданных порогов.
- По желанию заказчика возможна раздельная установка одного из двух или обоих порогов срабатывания сигнализации (только для взрывоопасных газов и паров).
- По желанию заказчика возможно изготовление прибора с любой комбинацией четырёх датчиков. Например, два канала на метан и два канала на оксид углерода или по одному каналу на метан, оксид углерода, пары аммиака и кислород.
- Возможна передача данных в компьютер с помощью интерфейса RS-485
