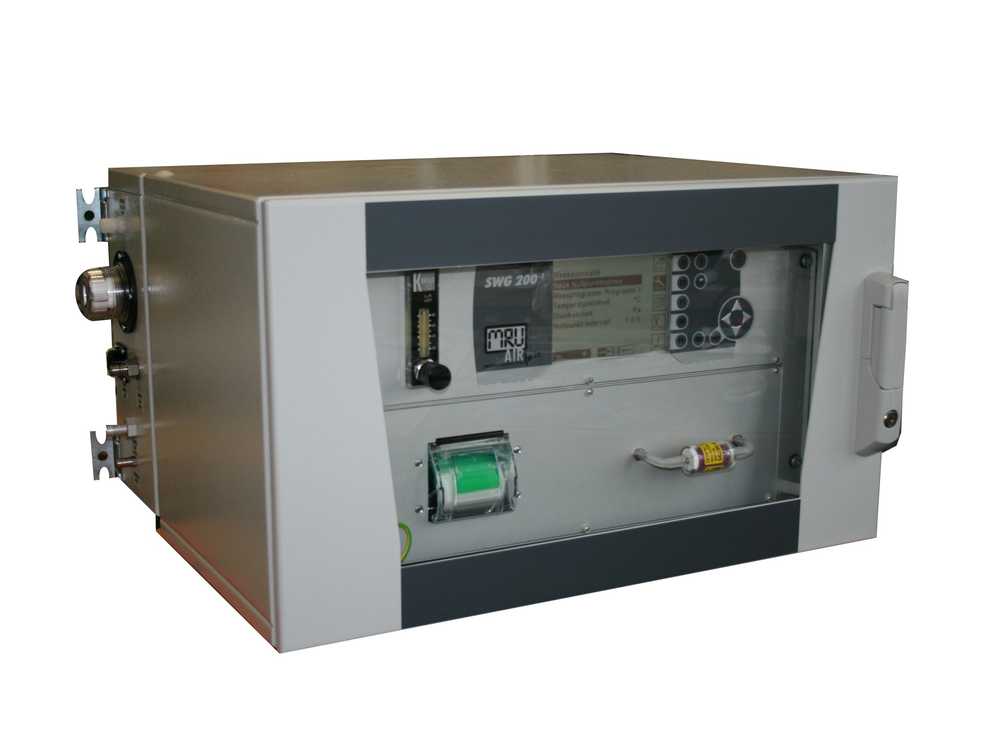

Газоанализатор SWG 200 Biogas
Стационарный газоанализатор SWG 200 — модульная аналитическая система для контроля технологических процессов и мониторинга выбросов в атмосферу токсичных газов с источников постоянного...
Загрузка...по запросу
по запросу
Стационарный газоанализатор SWG 200 — модульная аналитическая система для контроля технологических процессов и мониторинга выбросов в атмосферу токсичных газов с источников постоянного загрязнения атмосферы: крупных котельных установок, ТЭЦ и промышленных предприятий.
В газоанализаторе SWG 200 могут использоваться инфракрасные модули и электрохимические сенсоры.
Особенности:
- Измерение до 7 газов одновременно.
- Класс защиты IP52 / IP54 / IP65.
- До 4 точек отбора пробы одним газоанализатором.
- Автоматическая калибровка от эталонных газов.
Стационарный газоанализатор дымовых газов SWG 200 — идеальное недорогое решение для непрерывного контроля нескольких газов в различных диапазонах измерений (от ppm до %).
SWG 200 Biogas:
| Измеряемые параметры | диапазон измерения | погрешность | тип сенсора |
| Кислород O2 | 0…25% | ±0,2-% об. | парамагнитный |
| Кислород O2 | 0…25% | ±0,2-% об. | циркониевый |
| Кислород O2 | 0…21% | ±0,2-% об. | электрохимический |
| Моноксид углерода СО | 0… 4.000 ppm(*) | ±20 ppm или 5 % от измер. знач. | электрохимический |
| Моноксид азота NO | 0… 1.000 ppm(*) | ±5 ppm или 5 % от измер. знач. | электрохимический |
| Диоксид азота NO2 | 0… 200 ppm(*) | ±5 ppm или 5 % от измер. знач. | электрохимический |
| Диоксид серы SO2 | 0… 2.000 ppm(*) | ±10 ppm или 5 % от измер. знач. | электрохимический |
| Сероводород H2S | 0… 500 ppm(*) | ±5 ppm или 5 % от измер. знач. | электрохимический |
| (*) при больших концентрациях, рекомендуется циклическое измерение | |||
| 1 -газовый ИК модуль | минимальный диапазон: | максимальный диапазон: | нелинейность, не более |
| Моноксид углерода СО | 0… 100 ppm | 0… 1.000 ppm | 2 % от диапазона |
| Моноксид азота NO | 0… 100 ppm | 0… 1.000 ppm | 2 % от диапазона |
| 3-х газовый ИК модуль | минимальный диапазон: | максимальный диапазон: | нелинейность, не более |
| Моноксид углерода СО | 0… 1.000 ppm | 3 % от диапазона | |
| Диоксид углерода СO2 | 0… 3% | 0… 100% | 3 % от диапазона |
| Углеводород (Метан СН4) | 0… 1.000 ppm | 3 % от диапазона | |
| ТЕРМОКОНДУКТОМЕТРИЧЕСКИЙ ДЕТЕКТОР | минимальный диапазон: | максимальный диапазон: | нелинейность, не более |
| Водород Н2 | 0… 1 % | 0… 100% | 2 % от диапазона |
| Расчет | мг/НмЗ, приведен, к 02норм | ||
| Повторяемость | 1 % от минимального диапазона измерения | ||
| Время измерения Т90 | 30 секунд на входе анализатора | ||
| Предел обнаружения | 1 % от текущего диапазона измерения | ||
| Дрейф нуля | Отсутствует, с автокалибровкой нуля | ||
| Дрейф чувствительности | Без опции автокалибровка — не более 2% от диапазона / за 2 недели | ||
| Температурный дрейф | Не более 2% от диапазона на 10°С | ||
| Общие характеристики | |||
| Время прогрева | Не менее 1 часа | ||
| Пробоподготовка газа | Встроенный газовый холодильник с точкой росы = +5 °С | ||
| Очистка газа | Фильтрация частиц от 2 мкм | ||
| Расход газа | Регулятор расхода с автоматическим контролем уровня 30 … 50 л/час | ||
| Калибровка | Автоматическая программируемая для каждого газа калибровка нуля — чистым воздухом | ||
| Условия эксплуатации | + 5°С… + 40°С,при ОВ не более 90%, без конденсации | ||
| Температура хранения | -20 °С…+50 °С | ||
| Окружающая среда | Не устанавливать в местах с очень сильным запылением и агрессивными средами Использование в взрывоопасных зонах Ex-zone2 — только в спец. исполнении (по запросу) | ||
| Дисплей | Графический с подсветкой (Русская версия) | ||
| Разрешение | Зависит от диапазона измерения, ppm или % | ||
| Обмен данными | 8 канальный аналоговый выход 4 … 20 мА, интерфейс RS 485 (modbus RTU) | ||
| Аварийные реле | 3 бесконтактных реле | ||
| Электропитание | 100 … 240 В / 50 … 60 Гц / 500 … 750 Вт с обогреваемыми газовыми линиями (опция) дополнительно 100 Вт/ метр |
||
| Защита по току | 10А | ||
| Класс защиты | IP 52 (IP 65 для варианта наружной установки) | ||
| Вес | 20 … 50 кг, (в зависимости от конфигурации системы) | ||
| Габариты | (В х Ш х Г) 345 х 600 х 575 мм — анализатор для внутренней установки (6 U) (В х Ш х Г) 480 х 600 х 575 мм — анализатор для внутренней установки (9 U) (В х Ш х Г) 800 х 1.000 х 600 мм — анализатор для внешней установки |
||
