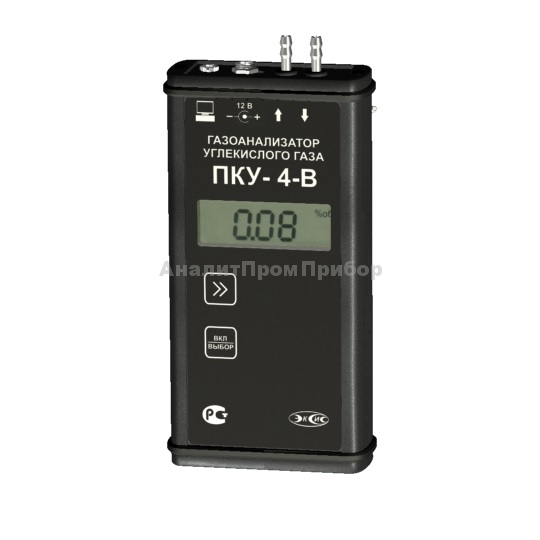

Газоанализатор углекислого газа ПКУ-4 В-02
Загрузка...Газоанализатор углекислого газа ПКУ-4 В-02 предназначен для измерения и регистрации концентрации диоксида углерода (углекислого газа) и выдачи световой и звуковой сигнализации по двум уровням концентрации газа.
Данная модификация газоанализатора применяется в барокамерах. Конструктивно измерительный тракт прибора выполнен в виде проточной ячейки со входным и выходным штуцерами. Воздух, поступающий под давлением из барокамеры, подается на входной штуцер прибора, проходит через измерительный тракт со встроенным сенсором на СО2 и удаляется через выходной штуцер. Т.е. измерение концентрации СО2 происходит «на выхлопе» барокамеры. Рабочим давлением прибора является давление воздуха внутри барокамеры.
Особенности применения:
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений) не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК.
Достоинства:
- возможность проведения измерений в потоке газа;
- возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний);
- реализована возможность работы с компьютером по интерфейсу RS-232;
- возможность протоколирования результатов измерений до 8000 точек.
ПКУ-4 В-02:
| Диапазон измеряемых концентраций СО2, об. %: | |
| Вариант 1 | 0…1,00 |
| Вариант 2 | 0…10,0 |
| Абсолютная погрешность измерения СО2, об. % (где С — объемная доля диоксида углерода на выходе газоанализатора): | |
| 0…1,00 | ±(0,05·С+0,01) |
| 0…10,0 | ±(0,05·С+0,1) |
| Постоянная времени установления показаний углекислого газа, сек, не более | 30 |
| Максимальная потребляемая мощность в режиме измерения, Вт, не более | 0,6 |
| Рекомендуемый расход газа, л/мин. | 0,1…0,5 |
| Питание прибора, В | от 4,4 до 5,8 |
| Напряжение срабатывания сигнализация о разряде аккумуляторного блока, В | 4,4±1 % |
| Интерфейс связи с компьютером | RS-232 |
| Длина линии связи RS—232, м, не более | 15 |
| Количество точек накопления статистики | 8000 |
| Масса прибора, не более, кг | 0,3 |
| Габаритные размеры прибора, мм, не более | 165×85×35 |
| Условия эксплуатации: | |
| — температура воздуха, °С | -20…+50 |
| — относительная влажность (без конденсации влаги), % | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
Комплект поставки ПКУ-4 В-02:
- прибор ПКУ-4-В-02
- зарядное устройство
- газозаборная трубка длиной 3 метра с фильтром-отвесом
- свидетельство о поверке
- РЭ и паспорт
