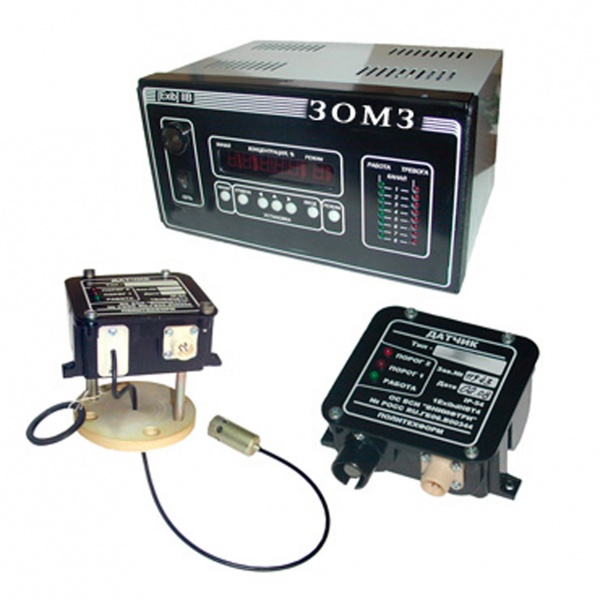

Газоанализатор взрывоопасных газов и паров многоканальный «СИГМА-1М»
Назначение: Измерение и контроль довзрывных концентраций взрывоопасных газов и паров, таких как метан, пропан, пары бензина и других горючих углеводородных соединений в атмосфере воздуха или азота, с формированием аварийных световых, звуковых и управляющих сигналов при превышении концентрации контролируемого газа заданного уровня.
Применение: Разрешен к применению Ростехнадзором во взрывоопасных зонах и помещениях классов B-I, B-Iа и B-Iг согласно маркировке взрывозащиты («[Exib]IIB» для пульта и «1ЕхibdIIВТ4 X» для датчиков) и в соответствии с Руководством по эксплуатации, как то: насосные станции, нефтебазы, АЗС, коммунальные сети, склады ЛВЖ, газо- и нефте-добывающие и перерабатывающие предприятия и иные объекты, где необходим непрерывный автоматический контроль содержания паров взрывоопасных углеводородных соединений в атмосфере воздуха или азота с архивированием результатов.
Особенности:
- Информационный пульт и внешние датчики газового контроля;
- Взрывозащищенное исполнение (пульт — «[Exib]IIB»; датчики — «1ЕхibdIIВТ4 X»);
- Пульт в металлическом корпусе настольного/настенного варианта исполнения;
- Цифровая индикация результатов измерения;
- Силовые исполнительные реле с «сухими контактами»;
- Программируемый порог аварийной сигнализации;
- Порт связи с внешними устройствами по интерфейсу RS-232, RS-485;
- Программное обеспечение по архивированию и графическому отображению результатов измерений;
- До 8-ми внешних датчиков на один пульт;
- Двухпроводная линия связи пульта с внешними датчиками;
- Датчики в литых корпусах из силумина или АБС;
- степеней защиты оболочки датчика от проникновения твёрдых предметов и воды IP-54;
- Возможность фланцевого присоединения датчика
«СИГМА-1М»:
| Наименование параметра, единица измерения | Значение | Примечание |
|---|---|---|
| Число точек контроля (датчиков) | 1–8 | |
| Диапазон измерения концентрации: | ||
| – метана, % об. | 0–2,5 | |
| – пропана, % НКПР | 0–50 | |
| – паров бензина, % НКПР | 0–50 | |
| Регулируемые пороги сигнализации: | ||
| Число порогов | 2 | |
| для метана | предустановка: | диапазон: |
| – порог 1 (предупреждения), % об.; | 0,5 | 0,1–0,5 |
| – порог 2 (срабатывания), % об.; | 1,0 | 0,5–2,0 |
| для пропана | предустановка: | диапазон: |
| – порог 1 (предупреждения), % НКПР; | 10 | 5–30 |
| – порог 2 (срабатывания), % НКПР; | 20 | 20–50 |
| для паров бензина | предустановка: | диапазон: |
| – порог 1 (предупреждения), % НКПР; | 20 | 5–30 |
| – порог 2 (срабатывания), % НКПР; | 40 | 20–50 |
| Управление внешней аппаратурой | ||
| Число реле управления | 8 | |
| Коммутируемый ток, А | до 3 | |
| Коммутируемое напряжение, В | ~= до 240 | |
| Питание пульта от сети переменного тока | ||
| Напряжение, В | 220-15%+10% | |
| Частота, Гц | 50±1 | |
| Потребляемая мощность, ВА | не более 55 | |
| Ток короткого замыкания искробезопасной цепи, А | не более 0,18 | |
| Габаритные размеры, мм: | ||
| – информационного пульта | 290х190х150 | |
| – датчика метана IP54 | 118х109х54 | |
| Масса, кг, не более: | ||
| – информационного пульта | 5 | |
| – датчика метана IP54 | 0,5 | |
| Тип интерфейса с ПЭВМ | RS-485(*) | до 15 пультов |
| RS-232 | 1 пульт | |
| Максимальное расстояние между блоком и выносными датчиками, м | 2000 | |
| Срок службы, лет, не менее | 10 |
Комплект поставки «СИГМА-1М»:
- Информационный пульт
- Датчики, в соответствии с заказом
- Возможна передача данных в компьютер по протоколу MODBUS RTU с помощью интерфейсов RS-232C, RS-485
- Имеется программа для ПК, которая собирает из сети пультов СИГМА-1М информацию, наглядно представляет её на экране и сохраняет на диске
