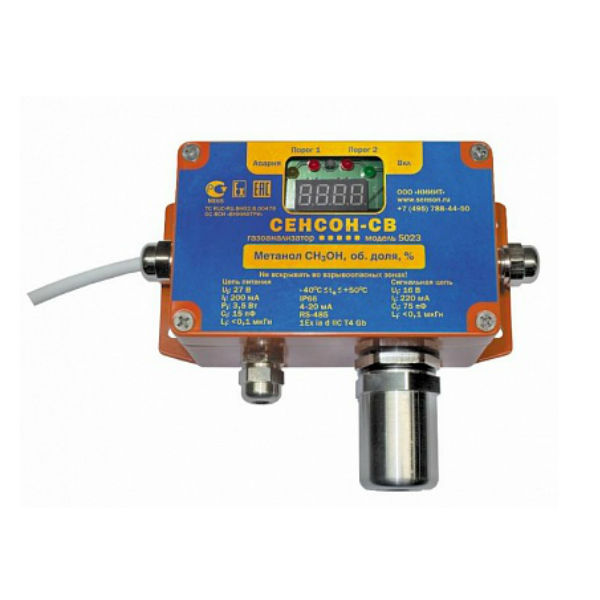

Газоанализатор взрывозащищенный Сенсон-СВ-5023

Стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации...

Загрузка...

В наличии много

Доставка

Оплата

Производитель

от 17700 руб.RUB

Получить счёт на оплату

В корзину

Купить в один клик

Услуги поверки

Гарантия

Общая информация
Технические характеристики
Комплектация
Принадлежности
Отзывы

Область применения Сенсон-СВ-5023

Газоанализаторы «Сенсон-СВ» выпускаются во взрывозащищенном исполнении «искробезопасная цепь». Область применения ГА – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей: в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:

на буровых и добывающих платформах,
на перекачивающих станциях магистральных нефте и газопроводов,
у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.
на предприятиях пищевой промышленности;
в очистных сооружениях;
на предприятиях топливно-энергетического комплекса, котельных;
в бортовых системах морских и речных судов;
на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
во множестве других приложений.

Параметр	Значение
Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях (δ)	см. РЭ
Материалы корпуса:
— —	металл
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °С	не более 0,2 δ
Дополнительная погрешность от изменения влажности окружающей среды на каждые 10%	не более 0,2 δ
Срок службы сенсоров (среднестатистический)	До 3 лет
Габаритные размеры	155 × 130 × 60 мм
Масса	750 г
Периодичность поверки	раз в 12 мес.
Уровень взрывозащиты	1Ex ia d IIС T4 Gb Х
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013)	IP66
Средний срок службы ГА	10 лет
Типы сенсоров	Оптические, Полупроводниковые, Термокаталитические, Электрохимические
Выходные сигналы:
— аналоговый	«Токовая петля 4-20 мА»
— цифровой	RS-485, протокол MODBUS RTU
— электронные реле «сухой контакт»	Нормально-разомкнутые («Порог 1», и «Порог 2») 150 мА, до 27 В (постоянный или переменный ток)
— электронные реле «сухой контакт»	Нормально-замкнутое («Неисправность») 150 мА, 27 В (постоянный или переменный ток)
Давление	84–120 кПа
Относительная влажность	До 95%, без конденсации влаги
Температура окружающей среды	–40…+50°С
Потребляемая электрическая мощность	2,5 Вт
Напряжение электропитания:
— Номинальное	24 В постоянного тока
— Диапазон	18–27 В постоянного тока

Диапазон измерения:

Измеряемый компонент		Диапазон измерений, концентрация измеряемого компонента	Пределы основной относительной погрешности δ %
Наименование	Формула	Диапазон измерений, концентрация измеряемого компонента	Пределы основной относительной погрешности δ %
Азота диоксид	NO2	от 0,01 до 10 мг/м³	±25
		от 0,1 до 30 мг/м³	±15
		от 10 до 500 мг/м³	±10
Аммиак	NH3	от 0,01 до 10 мг/м³	±25
		от 0,1 до 200 мг/м³	±15
		от 10 до 1500 мг/м³	±10
Азота оксид	NO	от 0,01 до 5 мг/м³	±25
		от 0,1 до 30 мг/м³	±15
		от 10 до 1000 мг/м³	±10
Углеводороды	С2–С10	от 50 до 3000 мг/м³	±25
Углеводороды	С2–С10	от 0,05 до 1 % об. д.	±10
Этанол	C2H5OH	от 50 до 5000 мг/м³	±25
Водород	H2	от 0,001 до 4 % об. д.	±10
Углерода диоксид	СО2	от 100 до 2000 мг/м³	±20
		от 0,01 до 5 % об. д.	±15
		от 1 до 100 % об. д.	±10
Кислород	02	от 0,01 – 1 % об. д.	±10
		от 0,1 до 30 % об. д.	±5
		от 1 до 100 % об. д.	±1
Углерода оксид	СО	от 0,01 до 10 мг/м³	±20
		от 0,1 до 300 мг/м³	±10
		от10 до 3000 мг/м³	±10
Метанол	CH3OH	от 0,1 до 30 мг/м³	±20
Метан	CH4	от 0,001 до 1 % об. д.	±10
		от 0,01 до 5 % об. д.	±10
		от 1 до 100 % об. д.	±5
Пропан	C3H8	от 0,001 до 2 % об. д.	±10
Серы диоксид	SO2	от 0,01 до 3 мг/м³	±20
Серы диоксид	SO2	от 1 до 300 мг/м³	±10
Сероводород	H2S	от 0,01 до 3 мг/м³	±20
		от 0,1 до 30 мг/м³	±10
		от 1 до 200 мг/м³	±10
Формальдегид	H2CO	от 0,1 до 30 мг/м³	±25
Водород хлористый	HCl	от 0,01 до 30 мг/м³	±25
Хлор	Cl2	от 0,01 до 3 мг/м³	±20
Хлор	Cl2	от 0,1 до 30 мг/м³	±10

№	Наименование	Контролируемый газ	Диапазон концентраций	Тип сенсора
Сенсон-СВ-5023 — ТЦВА.413735.023
1	Сенсон-СВ-5023-Н2СО	H2CO	0,1 – 30 мг/м3	ЭХ
2	Сенсон-СВ-5023-С2Н5ОН	C2H5OH	50– 5000 мг/м3	ТК
3	Сенсон-СВ-5023-Сl2	CL2	0,1 – 30 мг/м3	ЭХ
4	Сенсон-СВ-5023-Н2СО	H2CO	0,1 – 30 мг/м3	ЭХ
5	Сенсон-СВ-5023-СО	СО	0,1 – 300 мг/м3	ЭХ
6	Сенсон-СВ-5023-СО2	СО2	0,01 – 5 % об	ОП
7	Сенсон-СВ-5023-СН-ОП	С2–С10	50 – 3000 мг/м3	ОП
8	Сенсон-СВ-5023-СН-ТК	С2–С10	0,05 – 1 % об.	ТК
9	Сенсон-СВ-5023-SО2	SO2	0,1 – 30 мг/м3	ЭХ
10	Сенсон-СВ-5023-Н2S	H2S	0,1 – 30 мг/м3	ЭХ
11	Сенсон-СВ-5023-С3Н8	C3H8	0,001 – 2 % об.	ТК
12	Сенсон-СВ-5023-СН3ОН	CH3OH	0,1 – 30 мг/м3	ЭХ
13	Сенсон-СВ-5023-СН4 -ОП	CH4	1 – 100 % об.	ОП
14	Сенсон-СВ-5023-СН4 -ТК	CH4	0,01 – 5 % об.	ТК
15	Сенсон-СВ-5023-О2	02	0,1 — 30% об.	ЭХ
16	Сенсон-СВ-5023-НСl	HCL	0,01 – 30 мг/м3	ЭХ
17	Сенсон-СВ-5023-Н2 -ЭХ	H2	0,1 – 4 % об.	ЭХ
18	Сенсон-СВ-5023-NО2	NO2	0,1 – 30 мг/м3	ЭХ
19	Сенсон-СВ-5023-NН3	NH3	0,1 – 200 мг/м3	ЭХ
20	Сенсон-СВ-5023- NО	NO	0,1 – 30 мг/м3	ЭХ
21	Сенсон-СВ-5023-Н2 -ТК	H2	0,1 – 4 % об.	ТК

Наименование	Наличие в комплекте поставки
Адаптер питания 0,5 А 220/12 В	Не входит в комплект поставки
Приспособление для поверки, комплект	Не входит в комплект поставки
Комплект для монтажа на стену: кронштейн, шайба и кольцо заземления	Не входит в комплект поставки
Преобразователь интерфейса RS-485-USB для связи с ПК	Не входит в комплект поставки
Преобразователь интерфейса UART-USB для связи с ПК	Не входит в комплект поставки
Выносной блок реле	Не входит в комплект поставки
