Газоанализатор «Хоббит-Т» с индикацией
Загрузка...Газоанализатор «Хоббит-Т» с индикацией предназначается для сигнализации о выходе содержания газа (кислорода) за допустимые пределы, включения принудительной вентиляции, светозвукового оповещения и обеспечения безопасных условий труда, использования в противоаварийных системах защиты.
Область применения газоанализатора Хоббит-Т данное устройство может использоваться при различных работах в производственных помещениях, которые оборудованы газогорелочными устройствами (промышленные котельные, топочные и т.д.), автозаправки и другие промышленные помещения, где необходим контроль загазованности горючих газов. Газоанализатор используется в канализационных насосных станциях, на предприятиях, которые работают с морозильными камерами, в химических производствах, которые изготовливают синтетические продукты, на парковках, закрытых стоянках, паркингах и т.д.
Продажа газоанализаторов «Хоббит-Т» с индикацией — основное направление деятельности компании. Купить газоанализаторы «Хоббит-Т» с индикацией в нашем интернет-магазине просто, выберите подходящую по характеристикам модель и нажмите заказать в один клик.
Газоанализатор стационарного типа Хоббит-Т может одновременно измерять указанные виды газов в различных комбинациях и любым количеством каналов, не превышающих 16 датчиков. Также предназначается для сигнализации о выходе содержания газа (кислорода) за допустимые пределы, включения принудительной вентиляции, светозвукового оповещения и обеспечения безопасных условий труда, использования в противоаварийных системах защиты.
Область применения газоанализатора Хоббит-Т
Данное устройство может использоваться при различных работах в производственных помещениях, которые оборудованы газогорелочными устройствами (промышленные котельные, топочные и т.д.), автозаправки и другие промышленные помещения, где необходим контроль загазованности горючих газов. Газоанализатор используется в канализационных насосных станциях, на предприятиях, которые работают с морозильными камерами, в химических производствах, которые изготовливают синтетические продукты, на парковках, закрытых стоянках, паркингах и т.д.
Описание стационарного многоканального газоанализатора Хоббит-Т с цифровой индикацией
Работа стационарного газоанализатора ХОББИТ-Т основана на измерении токов термокаталитических (при измерении содержания суммы горючих газов), электрохимических или оптических (при измерении содержания диоксида углерода) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.
Стационарный газоанализатор ХОББИТ-Т состоит из блоков датчиков (их количество зависит от числа точек контроля) и блока индикации. Для управления внешними исполнительными устройствами (ИУ) предусмотрено включение в комплект поставки блока (блоков) коммутации.
Стационарный газоанализатор в течение 10 минут выдерживает перегрузку по концентрации в соответствии с графой 2 таблицы 1, с восстановлением показаний после снятия перегрузки через 30 минут.
Блок индикации газоанализатора ХОББИТ-Т обеспечивает:
- непосредственный отсчёт результатов измерения в цифровой форме с индикацией единиц измерения (см. таблицу 1), химической формулы контролируемого газа и номера канала. Номинальная цена единицы наименьшего разряда приведена в графе 5 таблицы 1;
- диалоговый режим и вывод на дисплей сообщений об ошибках при обработке и калибровке критических ситуаций;
- раздельную для каждого канала измерения светодиодную сигнализацию превышения заданных порогов загазованности и неисправности канала измерения, дублируемую встроенным звуковым сигналом;
- выдачу управляющих сигналов в блок коммутации.
Блок коммутации газоанализатора ХОББИТ-Т предназначен для управления внешними исполнительными устройствами и обеспечивает коммутацию тока не более 1 А, при напряжении 220 В, 50 Гц.
Стационарные газоанализаторы ХОББИТ-Т производятся в трёх версиях комплектации:
- «Универсальная» — прибор допускает соединение блоков датчиков как «гирляндой» так и «звездой». Комплектуется внешними блоками нагрузочных сопротивлений, на блоках датчиков установлено два разъёма (второй используется для трансляции линии связи);
- «Минимальная» — прибор допускает соединение блоков датчиков только «звездой». Нагрузочные сопротивления встроены в блоки датчиков. На блоках датчиков установлен один разъём;
- «Взрывозащищенная» (за исключением моделей с креплением на DIN-рейку) — в комплекте с прибором входит датчик с блоком искрозащиты «Хоббит-ТВ», соединение только «звездой» (нагрузочный резистор — встроенный).
Стационарные многокомпонентные газоанализаторы Хоббит-Т с цифровой индикацией делятся на шесть основных модификации:
- общепромышленное исполнение И21 (до 16 каналов);
- общепромышленное исполнение И21 для канализационных-насосных станций (до 16 каналов);
- взрывобезопасное исполнение И21Ex (до 16 каналов);
- общепромышленное исполнение И22Д0 с креплением на DIN-рейку, без индикации (до 2 каналов);
- общепромышленное исполнение И22Д1 с креплением на DIN-рейку, с индикацией (до 2 каналов);
- общепромышленное исполнение И22Д2 с креплением на DIN-рейку, с графическим дисплеем (до 4 каналов).
Отличительной особенностью газоанализаторов общепромышленого исполнения И21 и И21 для канализационных-насосных станций (КНС) является установленный сенсор, устойчивый к влаге и агрессивной среде.
Диапазоны показаний и измерений газоанализатора ХОББИТ-Т (таблица 1)
| Определяемый компонент | Допускаемая перегрузка по концентрации | Диапазон показаний | Коэфф. пересчёта ток. вых. k1 / k2 |
Цена единицы наименьшего разряда | Диапазон измерения | Допускаемое содержание неизмеряемых компонентов, не более |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Оксид углерода CO | 8 1) | (0 — 150) мг/м3 | 30 / 9,37 | 1 мг/м3 | (20 — 120) мг/м3 | NO — 3 мг/м3 |
| NO2 — 3 мг/м3 | ||||||
| NH3 — 20 мг/м3 | ||||||
| SO2 — 100 мг/м3 | ||||||
| Сероводород H2S | 10 1) | (0 — 36) мг/м3 | 7,2 / 2,25 | 0,1 мг/м3 | (5 — 30) мг/м3 | SO2 — 10 мг/м3 |
| CO — 50 мг/м3 | ||||||
| NO2 — 20 мг/м3 | ||||||
| NO — 100 мг/м3 | ||||||
| Диоксид серы SO2 | 10 1) | (0 — 120) мг/м3 | 24 / 7,5 | 1 мг/м3 | (10 — 100) мг/м3 | H2S не допускается |
| СО — 10 мг/м3 | ||||||
| NO2 — 20 мг/м3 | ||||||
| NO — 40 мг/м3 | ||||||
| Хлор Cl2 | 40 1) | (0 — 30) мг/м3 | 6 / 1,875 | 0,1 мг/м3 | (1 — 25) мг/м3 | — |
| Фтор F2 | 10 1) | (0 — 0,2) мг/м3 | 0,04 / 0,0125 | 0,01 мг/м3 | (0,03 — 0,15) мг/м3 | Cl2 — 0,5 мг/м3 |
| Фтористый водород HF | 5 1) | (0 — 3,5) мг/м3 | 0,6 / 0,1875 | 0,1 мг/м3 | (0,5 — 3) мг/м3 | HCl — 4,5 мг/м3 |
| Аммиак NH3 | 3 1) | (0 — 700) мг/м3 | 140 / 43,75 | 1 мг/м3 | (20 — 600) мг/м3 | — |
| Озон O3 | — | (0 — 600) мкг/м3 | 120 / 37,5 | 10 мкг/м3 | (100 — 500) мкг/м3 | Cl2 — 0,5 мг/м3 |
| Диоксид углерода СО2 | — | (0 — 6) об. % | 1,2 / 0,375 | 0,01 об. % | (0,1 — 5) об. % | — |
| Кислород О2 | — 2) | (0 — 36) об. % | 7,2 / 2,25 | 0,1 об. % | (1 — 30) об. % | — |
| Сумма горючих газов, с градуировкой по: | (5 — 50) % НКПР или: | |||||
| — метану CH4 | — 3) | (0 — 2,55) об. % | 0,51 / 0,159 | 0,01 об. % | (0,22 — 2,2) об. % | 5) |
| — пропану C3H8 | — 3) | (0 — 1) об. % | 0,2 / 0,0625 | 0,01 об. % | (0,09 — 0,85) об. % | 5) |
| — гексану C6H14 | — 3) | (0 — 25,5) мг/дм3 | 5,1 / 1,59 | 0,1 мг/дм3 | (1,8 — 17,5) мг/дм3 | 5) |
| — водороду H2 | — 3) | (0 — 2,55) об. % | 0,51 / 0,059 | 0,01 об. % | (0,2 — 2) об. % | 4), 5) |
| — оксиду углерода CO | — 3) | (0 — 6,5) об. % | 1,3 / 0,406 | 0,01 об. % | (0,55 — 5,45) об. % | 5) |
Примечания:
1) допускаемая перегрузка по концентрации приводится как кратность от верхнего предела диапазона измерений (ВП);
2) в воздухе рабочей зоны объёмная доля кислорода не превышает верхнего предела измерений;
3) сенсоры на диоксид углерода СО2 и горючие газы (СН4, С3Н8, С6Н14, Н2) выдерживают перегрузку по концентрации при содержании определяемого компонента до 100 %;
4) сенсоры в блоках датчиков с градуировкой по водороду H2 по запросу могут быть включены в режиме, обеспечивающем нечуствительность к метану CH4, пропану C3H8, гексану C6H14 или оксиду углерода CO;
5) в блоках датчиков с каналами измерения H2 и/или CO и/или какого-либо из углеводородов (СН4, С3Н8, С6Н14) по запросу может учитывается перекрестное влияние измеряемых газов.
Внешний вид модификаций газоанализатора Хоббит-Т
| Общепромышленное исполнение И21 | Общепромышленное исполнение И21 для канализационных-насосных станций | Взрывобезопасное исполнение И21Ex |
 |
|
 |

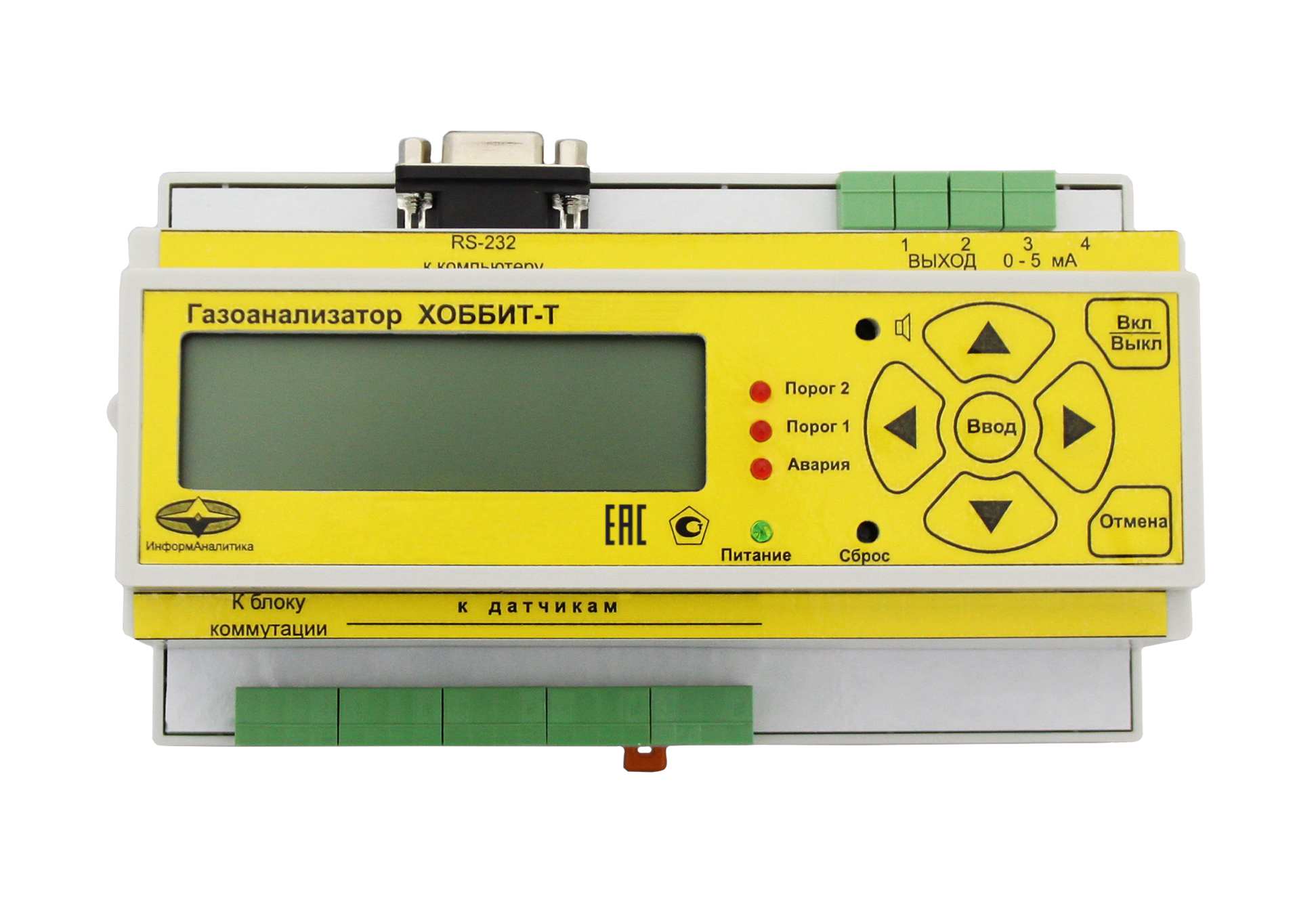

| Общепромышленное исполнение И22Д0 с креплением на DIN-рейку, без индикации | Общепромышленное исполнение И22Д1 с креплением на DIN-рейку, с индикацией | Общепромышленное исполнение И22Д2 с креплением на DIN-рейку, с графическим дисплеем |
 |
 |
 |
Особенности стационарного газоанализатора Хоббит-Т:
- суммарное количество датчиков до 16 (в любых сочетаниях);
- встроенная световая и звуковая сигнализация;
- комплектуется блоками реле для коммутации исполнительных устройств;
- связь с персональным компьютером;
- датчики прибора имеют исполнение устойчивое к влаге и агрессивной среде;
- взрывозащищенное исполнение блоков датчиков, с маркировкой взрывозащиты ExibIIBT6 (по запросу);
- возможность соединения блоков датчиков с блоком индикации «гирляндой» и «звездой».
Конструкция удовлетворяет требованиям ГОСТ 13320-81. Безопасность конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75.
Технические характеристики стационарного многоканального автоматического газоанализатора Хоббит-Т с цифровой индикацией
| Характеристики | Значения |
| Число каналов (датчиков) на один блок индикации | до 16 |
| Относительная погрешность измерений, %: | |
| — O2 (С — измеренная концентрация кислорода, % об.), % об. | ± (0,05·С + 0,2) |
| — токсичные газы, % | 25 |
| — горючие газы, % | 25 |
| Предел допускаемой вариации выходного сигнала газоанализатора в долях от предела основной погрешности, % | 0,5 |
| Предел допускаемого изменения выходного сигнала в долях от предела основной погрешности (в течение 14 суток непрерывной работы), % | 0,5 |
| Дополнительная погрешность не превышает: | |
| — от предела основной погрешности при изменении температуры на каждые 10 °С в пределах рабочего диапазона температур, % | 0,5 |
| — от предела основной погрешности при содержании неизмеряемых компонентов в пределах согласно графе 7 таблицы 1, % | 1,5 |
| Индикация показаний Хоббит-Т | релейный (типа «сухой» контакт), токовый (0 — 5 мА или 4 — 20 мА), интерфейс RS-232 (RS-485 по запросу) |
| Пороги срабатывания сигнализации: | |
| — O2, об. % | 18 на понижение и 23 на повышение (на повышение любой по заказу) |
| — токсичные газы, ПДК | от 1 до 25 |
| — горючие газы, % НКПР | 10; 20 |
| Длина кабеля между датчиком и блоком индикации, м | до 1200 |
| Напряжение питания газоанализатора Хоббит-Т, В | 220, 50 Гц |
| Потребляемая газоанализатором мощность, В·А | 8 на один канал |
| Время установления показаний по уровню 0,9, с, не более: | |
| — O2 | 20 с |
| — Cl2 и O3 (группа И-2 по ГОСТ 13320-81) | 30 с |
| — HF (группа И-5) | 300 с |
| — прочих газов (кроме CO2) (группа И-4) | 90 с |
| — CO2 | не нормируется |
| Рабочий диапазон температур, °С | от -40 до +50 |
| Маркировка взрывозащиты (для взрыв. исполнения) | 1ExibllBT6 |
| Габаритные размеры, мм, не более: | |
| — общепромышленное исполнение И21 и И21 для канализационных-насосных станций | |
| — блок индикации многоканальный | 220×240×120 |
| — блок коммутации (ДИН-рейка) | 160×100×75 |
| — блок датчика | Ø50×150 |
| — взрывобезопасное исполнение И21Ex | |
| — блок индикации многоканальный | 220×240×120 |
| — блок индикации повышенной надёжности | 220×240×120 |
| — блок искрозащиты | 80×120×60 |
| — блок коммутации (ДИН-рейка) | 160×100×75 |
| — блок датчика | 50×50×2000 |
| — общепромышленное исполнение И22Д0, И22Д1, И22Д2 | |
| — блок индикации | 160×100×75 |
| — блок коммутации | 160×100×75 |
| — блок датчика | Ø50×150 |
| Масса, кг, не более: | |
| — общепромышленное исполнение И21 и И21 для канализационных-насосных станций | |
| — блок индикации многоканальный | 1,2 |
| — блок коммутации (ДИН-рейка) | 0,5 |
| — блок датчика | 0,2 |
| — взрывобезопасное исполнение И21Ex | |
| — блок индикации многоканальный | 1,2 |
| — блок индикации повышенной надёжности | 2 |
| — блок искрозащиты | 0,2 |
| — блок коммутации (ДИН-рейка) | 0,5 |
| — блок датчика | 0,3 |
| — общепромышленное исполнение И22Д0, И22Д1, И22Д2 | |
| — блок индикации | 0,2 |
| — блок коммутации | 0,5 |
| — блок датчика | 0,2 |
| Наработка на отказ газоанализатора (без учета ресурса сенсоров и аккумулятора) | 15000 ч |
| Межповерочный интервал газоанализатора, мес. | 12 |
| Гарантийный срок, мес. | 12 |
Комплект поставки стационарного многоканального газоанализатора Хоббит-Т с цифровой индикацией
| Наименование | Количество |
| Блок индикации | 1 |
| Блок(и) датчиков | 1 — 16 |
| Блок(и) искрозащиты (для взрывозащищенных исполнений) | 1 — 16 |
| Блок(и) питания повышенной надежности (для взрывозащищенных исполнений) | по запросу |
| Блок(и) коммутации | по запросу |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Паспорт | 1 |
