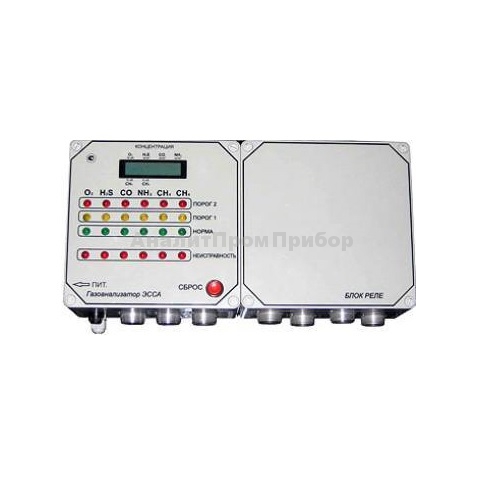

Газоанализаторы многокомпонентные ЭССА исполнение БС/(И)/(Н)/(Р)
Загрузка...Газоанализаторы многокомпонентные ЭССА исполнение БС/(И)/(Н)/(Р) предназначены измерения содержания оксида углерода, метана, кислорода, сероводорода и аммиака в воздухе рабочей зоны.
Выпускаются следующие исполнения газоанализаторов:
- БС/Н – с блоком сигнализации (БС) и блоком реле (БР), состоят из измерительных преобразователей (ИП), блока сигнализации (БС), и блока реле (БР). В газоанализаторах установлены 5 пар реле, которые обеспечивают независимое формирование релейных сигналов для 5 компонентов. Для соединения ИП и БС используется экранированный кабель КСПЭВГ или аналогичный с числом жил не менее трех для ИП метана и двужильный для остальных ИП. Кабель поставляется по отдельному заказу. Общее число ИП, соединяемых с БС, от 1 до 8.
- И – с цифровой индикацией измеряемой концентрации, состоят из ИП, БС с встроенным блоком индикации (БИН) и БР. БИН обслуживает от 1 до 8 измерительных каналов.
- Р — с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН, БР и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
По отдельному заказу для вывода токового сигнала 4 – 20 мА поставляется распределительная коробка РК-4, которая обслуживает до 4 измерительных каналов.
ЭССА исполнение БС/(И)/(Н)/(Р):
| Компонент |
Тип ИП |
Диапазон измерения, мг/м3 |
Пределы допускаемой основной погрешности, % |
Порог 1 мг/м3 |
Порог 2 мг/м3 |
|
| приведенной | относительной | |||||
| Аммиак |
АМ – 100 |
0 – 20 20 – 100 |
± 20 — |
— ± 20 |
20 |
60 |
|
АМ – 500 |
0 – 20 20 – 500 |
± 20 — |
— ± 20 |
20 (60) |
60 (500) |
|
| Сероводород |
СВ – 30 |
0 – 10 10 – 30 |
± 20 — |
— ± 20 |
10 |
25 |
| Кислород |
КС — 30 |
0 – 30,0 %об. |
± 2,5 |
— |
19 % об. |
23 % об. |
| Метан |
МН-2,5 |
0 – 2,2 %об. |
± 10 |
— |
0,44 %об. |
0,88 %об. |
| Оксид углерода |
УО-100 |
0 – 20 20 – 100 |
± 20 — |
— ± 20 |
20 |
100 |
|
Принцип измерения Все компоненты, кроме СН4(С3Н8) CH4(С3Н8) |
Электрохимический термокаталитический |
|
|
Число порогов сигнализации |
2 |
|
|
Число ИП |
От 1 до 8 |
|
|
Сигнализация |
Световая, звуковая, релейные сигналы |
|
|
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля 0,50 мм2 0,35 мм2 0,20 мм2 0,12 мм2 |
Все ИП, кроме МН-25 1200 м 870 м 520 м 300 м |
ИП МН-2,5 310 м 220 м 130 м 75 м |
|
Рабочие условия эксплуатации ИП: температура, °С относительная влажность, % |
От 5 до 45 от 10 до 95 |
|
Комплект поставки ЭССА исполнение БС/(И)/(Н)/(Р):
| Наименование |
Обозначение исполнения |
|||
|
БС |
И |
Р |
Н |
|
| Блок сигнализации (БС) |
+ |
+ |
+ |
+ |
| Измерительный преобразователь (ИП)* |
+ |
+ |
+ |
+ |
| Насадка градуировочная |
+ |
+ |
+ |
+ |
| Вставка плавкая |
+ |
+ |
+ |
+ |
| Розетка кабельная 2РМ24КПН19Г1В1** |
+ |
+ |
+ |
+ |
| Вилка кабельная 2РМ24КПН19Ш1В1** |
+ |
+ |
+ |
+ |
| Блок индикации** (БИ), встроенный в БС |
+ |
+ |
||
| Розетка с кожухом РС 7 |
+ |
|||
| Блок сопряжения с компьютером (БСК) |
+ |
|||
| Диск с программным обеспечением |
+ |
|||
| Блок реле (БР) с кабелями** |
+ |
|||
| Руководство по эксплуатации |
+ |
+ |
+ |
+ |
| Паспорт |
+ |
+ |
+ |
+ |
| Методика поверки – Приложение А к Руководству по эксплуатации |
+ |
+ |
+ |
+ |
| Поставляется по отдельному заказу | ||||
| Пульт проверочный для проверки срабатывания сигнализации | ||||
| Регулировочный резистор для проверки срабатывания сигнализации | ||||
| Кабель для соединения БС и ИП | ||||
| Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** | ||||
* Общее количество (от 1 до 16) и количество ИП каждого компонента определяется при заказе
** Количество зависит от количества ИП
