Газоанализаторы СЕАН-П
Загрузка...Переносные многокомпонентные газоанализаторы СЕАН-П предназначены для измерения массовой концентрации оксида углерода (СО), аммиака (NH3), сероводорода (H2S), диоксида серы (SO2), хлора (Сl2), диоксида азота (NO2), оксида азота (NO), измерение объемной доли кислорода (О2), объемной доли диоксида углерода (СО2), объемной доли (или %НКПР) метана (СН4) и других углеводородов в воздухе рабочей зоны; измерение массовой концентрации диоксида углерода (СО2) в атмосферном воздухе а также сигнализации о выходе измеренных значений концентрации за установленные пределы (пороги).
Модификации: с встроенным датчиком
Максимальное количество каналов: 5
Принцип измерения: термокаталитический (ТКД), электрохимический (ЭХД), оптический (инфракрасный (ИКД))
Особенности: взрывозащита, цифровая индикация
Сигнализация: Световое, звуковое и вибро оповещение.
Гарантия: 1,5 года
Страна производитель: Россия
Номер по Госреестру: 66593-17
Газоанализатор СЕАН-П состоит из корпуса, в котором установлены один или несколько детекторов, микропроцессор, устройство сигнализации и блок аккумуляторов. Корпус газоанализатора выполнен из поликарбоната, покрытого антистатической краской, для исключения возможность воспламенения от электростатического заряда, и состоит из лицевой панели и задней крышки. На лицевой панели расположен жидкокристаллический индикатор, кнопки для управления прибором и два светодиода сигнализации. На задней стенке установлен зажим для крепления газоанализатора.

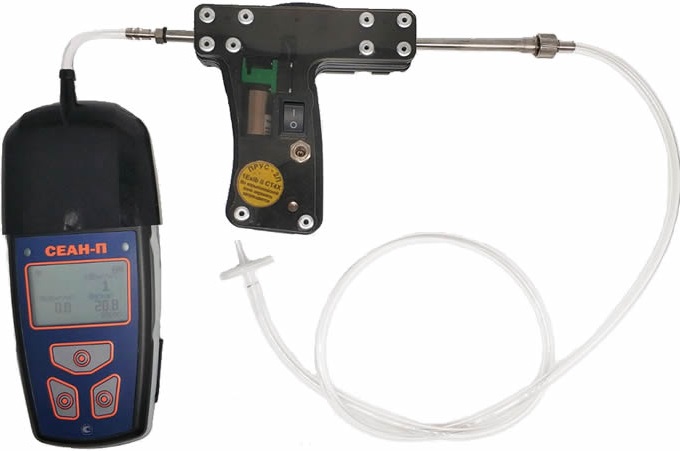

Метод отбора проб воздуха — диффузионный (воздух поступает к датчику через отверстие на передней панели корпуса газоанализатора) или принудительный (с помощью внешнего побудителя расхода).
Принцип измерений газоанализаторов СЕАН-П основан, в зависимости от применяемых
сенсоров (детекторов):
- Термокаталитические (ТКД) — на каталитическом окислении на поверхности чувствительного элемента датчика с нанесенным катализатором горючих веществ в присутствии кислорода воздуха с выделением тепла, вследствие чего изменяется сопротивление измерительной ячейки пропорционально содержанию определяемого вещества (измерение содержания горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- Инфракрасные (ИКД) — на поглощении инфракрасного излучения (ИК) анализируемой средой в характерной для определяемого компонента области спектра (измерение содержания диоксида углерода и горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- Электрохимические (ЭХД) — на изменении электрических свойств измерительной ячейки в присутствии определяемого компонента вследствие протекания электрохимической реакции (измерение содержания в воздухе аммиака, хлора, оксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, или кислорода).

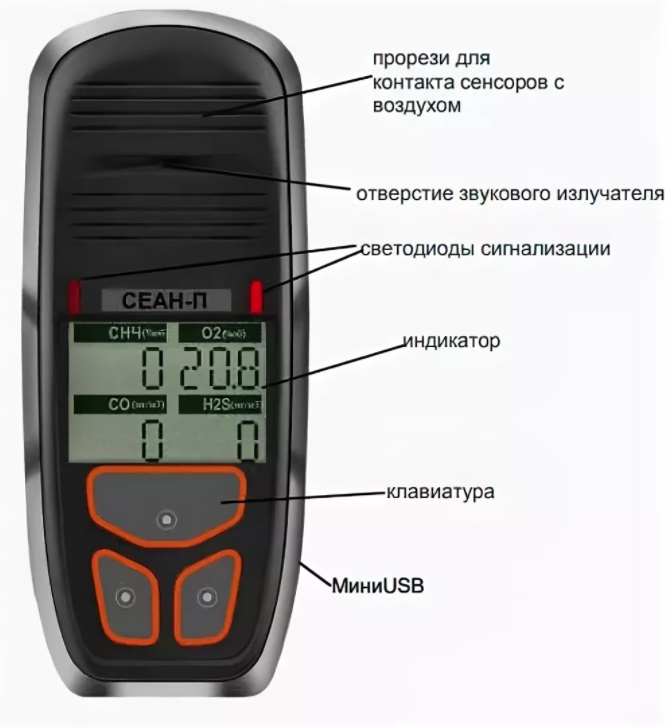

Внешний вид газоанализатора СЕАН-П
Управление газоанализатором СЕАН-П осуществляется с помощью трех кнопок пленочной клавиатуры. Кнопки управления (далее кнопки) не имеют постоянных функций, выполняемые ими команды определяются надписями на индикаторе. Далее при описании функций указывается наименование кнопки, соответствующее надписи на индикаторе, например, кнопка ИНФО.
Функции газоанализатора СЕАН-П:
- измерение массовой концентрации или объемной доли компонента;
- индикацию текущих значений массовой концентрации или объемной доли в цифровом виде в единицах массовой концентрации, мг/м3 или объемной доли, млн-1, % или% НКПР (единицы измерения переключающиеся);
- световую, звуковую и вибросигнализацию при превышении установленных порогов срабатывания для датчиков токсичных или горючих компонентов, или при выходе за установ- ленные пороги для датчиков кислорода (два настраиваемых порога);
- хранение в памяти результатов измерений;
- диагностику состояния газоанализатора и его отдельных узлов;
- связь с компьютером через мини USB порт.
Модификации газоанализатора СЕАН-П:
| Наименование | Количество каналов | Примечание |
|---|---|---|
| СЕАН-П1 | 1 | |
| СЕАН-П2 | 2 | |
| СЕАН-П3 | 3 | Датчики устанавливаются в любом сочетании за исключением того, что общее число датчиков ИКД и ТКД не должно быть больше двух |
Метрологические характеристики газоанализатора СЕАН-П
Внимание! В газоанализаторах Сеан-П ПОРОГИ ПЕРЕНАСТРАИВАЕМЫЕ и могут быть изменены Пользователем при подключении газоанализатора к ПК при помощи ПО, поставляемого в комплекте с газоанализатором.
| Измеряемый компонент | Диапазон | Пределы основной допускаемой погрешности, % | Пороги срабатывания сигнализации | |||
| показаний | измерений | приведенной | относительной | Порог 1 | Порог 2 | |
| оксид углерода (CO) | 0 — 400 мг/м3 | 0 — 20 мг/м3
20 — 200 мг/м3 |
±20
– |
–
±20 |
20 мг/м3 | 100 мг/м3 |
| аммиак (NH3) | 0 — 70 мг/м3 | 0 — 20 мг/м3
20 — 70 мг/м3 |
±20
– |
–
±20 |
20 мг/м3 | 60 мг/м3 |
| сероводород (H2S) | 0 — 60 мг/м3 | 0 — 3 мг/м3
3 — 30 мг/м3 |
±20
– |
–
±20 |
3 мг/м3 или 10 мг/м3 | 10 мг/м3 или 30 мг/м3 |
| диоксид серы (SO2) | 0 — 50 мг/м3 | 0 — 10 мг/м3
10 — 25 мг/м3 |
±20
– |
–
±20 |
10 мг/м3 | 20 мг/м3 |
| хлор (Cl2) | 0 — 20 мг/м3 | 0 — 1 мг/м3
1 — 25 мг/м3 |
±20
– |
–
±20 |
1 мг/м3 | 5 мг/м3 |
| диоксид азота (NO2) | 0 — 20 мг/м3 | 0 — 2 мг/м3
2 — 10 мг/м3 |
±20
– |
–
±20 |
2 мг/м3 | 10 мг/м3 |
| оксид азота (NO) | 0 — 60 мг/м3 | 0 — 3 мг/м3
3 — 30 мг/м3 |
±20
– |
–
±20 |
3 мг/м3 | 30 мг/м3 |
| кислород (O2) | 0-30 %об. | 0-30 %об. | ±3,5 | – | 19 % об. | 23 % об. |
| диоксид углерода (СО2) | 0 — 3500 мг/м3 | 0 — 550 мг/м3
550 — 3500 мг/м3 |
±20
– |
–
±20 |
550 мг/м3 | 3000 мг/м3 |
| 0 — 5 %об. | 0 — 0,5 %об.
0,5 — 5,0 %об. |
±20
– |
–
±20 |
0,5 %об. | 1,5 %об. | |
| метан (СН4) | 0 — 2,2 %об. 0 — 50 %НКПР |
0 — 2,2% об. 0 — 50% НКПР |
±10 | – | 0,44 %об. (10 %НКПР) |
0,88 %об. (20 %НКПР) |
| пропан (С3Н8) | 0 — 0,85 %об. 0 — 50 %НКПР |
0 — 0,85 %об. 0 — 50 %НКПР |
±10 | – | 0,17 %об. (10 %НКПР) |
0,34 %об. (20 %НКПР) |
| бутан (C4H10) | 0 — 0,7 %об. 0 — 50 %НКПР |
0 — 0,7 %об. 0 — 50 %НКПР |
±10 | – | 0,14 %об. (10 %НКПР) |
0,28 %об. (20 %НКПР) |
| гексан (C6H14) | 0 — 0,5 %об. 0 — 50 %НКПР |
0 — 0,85 %об. 0 — 50 %НКПР |
±10 | – | 0,1 %об. (10 %НКПР) |
0,2 %об. (20 %НКПР) |
| Сумма углеводородов (в пересчете на метан, или пропан, или бутан или гексан) | 0 — 50 %НКПР | 0 — 50 %НКПР | ±10 | – | (10 %НКПР) | (20 %НКПР) |
Технические характеристики газоанализатора СЕАН-П
| Характеристики газоанализатора СЕАН-П | Значения |
| Количество каналов измерения | от 1 до 5 |
| Тип сенсора:
— метан, пропан, гексан и другие углеводороды — диоксид углерода — аммиак, хлор,оксид углерода, диоксид азота, оксид азота, сероводород, диоксид серы, кислород |
термокаталитический (ТХД) или инфракрасный (ИКД) инфракрасный (ИКД) электрохимический (ЭХД) |
| Номинальное значение единицы наименьшего разряда на дисплее газоанализатора составляет: — CO, NH3, СО2 (диапазон измерения 0-3500 мг/м3) — H2S, SO2, NO2, NO, Cl2 — О2 и СО2 (диапазон измерения 0-5%об.) — СН4 (и другие углеводороды) |
1 мг/м3 0,1 мг/м3 0,1 %об. 0,01 %об (1 %НКПР) |
| Сигнализация газоанализатора | световая, звуковая, вибро-, 2 порога |
| Питание газоанализатора СЕАН-П | от встроенного блока аккумуляторов напряжением 3,7 В |
| Связь с компьютером | USB порт |
| Время непрерывной работы СЕАН-П без подзарядки батареи, не менее, час:
— с термокаталитическим или инфракрасным сенсором — с электрохимическим сенсором |
10 100 |
| Продолжительность зарядки полностью разряженного блока аккумуляторов составляет, часа | 4 |
| Маркировка взрывозащиты:
— СЕАН-П на углеводороды и диоксид углерода — СЕАН-П на остальные газы |
1ExibdIIBT4 X 1ExibIIBT4 X |
| Степень пылевлагозащиты | IP65 |
| Время восстановления газоанализатора после снятия перегрузки, не более | 60 мин. |
| Уровень звукового сигнала, не более | 85 дБ |
| Габаритные размеры газоанализатора Сеан-П, мм | 160х70х50 |
| Масса газоанализатора СЕАН-П, кг, не более | 0,3 |
| Время установления показаний газоанализатора СЕАН-П, не более | 120 с (25 с для ТКД, 60 c для ЭХД H2S, 30 с для ЭХД СО, 20 с для ЭХД О2) |
| Время выхода газоанализатора на режим, мин: | 1 |
| Средний ресурс работы газоанализаторов до ремонта должен быть не менее, ч | 10000 |
| Средний срок службы, не менее:
— СЕАН-П газоанализатор, — сенсоры |
6 лет 24 мес. |
| Межповерочный интервал, мес | 12 |
| Гарантийный срок эксплуатации газоанализатора Сеан-Н, мес | 18 |
| Условия эксплуатации газоанализатора СЕАН-П | |
| Температура окружающего воздуха | от -30 до 45°С |
| Атмосферное давление | от 84 до 106,7 кПа (630-800 мм.рт.ст.) |
| Относительная влажность воздуха | 15-95% (без конденсации влаги) |
| Содержание пыли в анализируемом воздухе, не более | 10 мг/м3 |
Комплект поставки газоанализатора СЕАН-П:
- Газоанализатор
- Трубка соединительная
- Градуировочный штуцер
- Зарядное устройство
- Паспорт
- Руководство по эксплуатации
- Методика поверки
