Газоанализаторы углекислого газа ПКУ-4-CO2
Загрузка...Краткое описание газоанализаторов углекислого газа ПКУ-4-CO2.

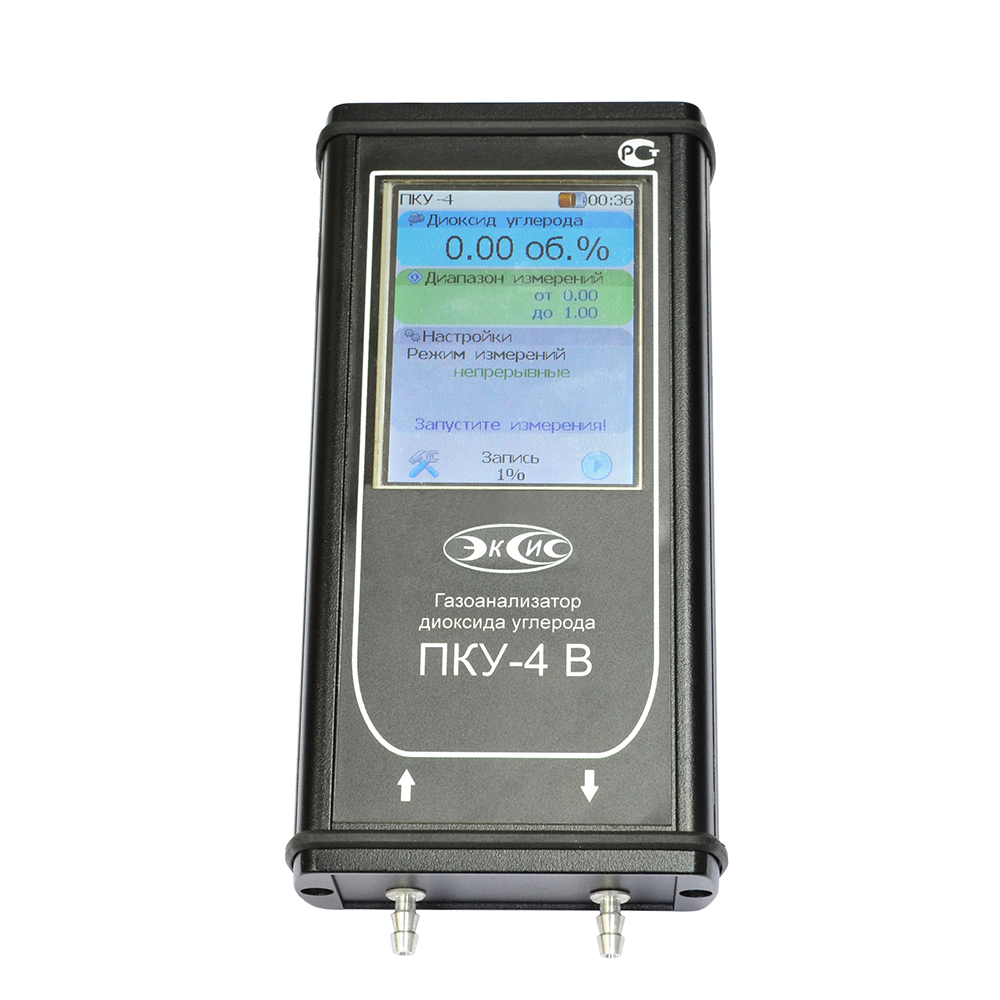

Газоанализаторы углекислого газа ПКУ-4-CO2 переносной газоанализатор производится в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода (ПКУ-4-К), сенсор диоксида углерода. На лицевой панели газоанализатора расположены ЖК-индикатор и кнопки управления.
газоанализатор ПКУ-4-К может применяться в различных технологических процессах в энергетике, промышленности, сельском хозяйстве и других отраслях хозяйства.
Переносной газоанализатор ПКУ-4-В-02 (встроенный датчик без компрессора), ПКУ-4-К (встроенный датчик с компрессором) используется для непрерывного (круглосуточного) измерения и регистрации концентрации диоксида углерода (CO2) и выдачи звуковой и световой сигнализации по двум уровням (порогам) концентрации газа.
Область применения ПКУ-4-В-02, ПКУ-4-К:
- газоанализатор ПКУ-4-К может применяться в различных технологических процессах в энергетике, промышленности, сельском хозяйстве и других отраслях хозяйства;
- газоанализатор ПКУ-4-В-02 применяется в барокамерах.
Краткое описание ПКУ-4В-02, ПКУ-4К
Переносной газоанализатор производится в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода (ПКУ-4-К), сенсор диоксида углерода. На лицевой панели газоанализатора расположены ЖК-индикатор и кнопки управления. На торцевой стороне корпуса газоанализатора расположены: входной штуцер газового тракта, выходной штуцер газового тракта (ПКУ-4-В-02), разъём для подключения сетевого адаптера для зарядки аккумуляторного блока, разъём для подключения газоанализатора к компьютеру (считывание текущих значений измерения, накопленных данных измерений, изменение настроек газоанализатора).
Принцип действия газоанализатора ПКУ-4-В-02
Конструктивно измерительный тракт газоанализатора углекислого газа выполнен в виде проточной ячейки со входным и выходным штуцерами. Воздух, поступающий под давлением из барокамеры, подаётся на входной штуцер прибора, проходит через измерительный тракт со встроенным сенсором на СО2 и удаляется через выходной штуцер. Таким образом, измерение концентрации углекислого газа происходит «на выхлопе» барокамеры. Давление воздуха внутри барокамеры является рабочим давлением газоанализатора.
Принцип действия газоанализатора ПКУ-4-К
Переносной газоанализатор во включённом состоянии с помощью побудителя расхода производит непрерывный забор газа через штуцер на верхней панели, анализирует данные от встроенного сенсора и отображает значение объёмной доли диоксида углерода в % на индикаторе. Принцип работы сенсора основан на измерении поглощения электромагнитной волны длины специфичной для анализируемого вещества. Интервал опроса встроенного сенсора составляет около одной секунды.
Технические характеристики переносного газоанализатора углекислого газа ПКУ-4-В-02, ПКУ-4-К
| Характеристики | Значения |
| Диапазон измеряемых концентраций СО2, об. %: | |
| — исполнение 1 | 0 — 1 |
| — исполнение 2 | 0 — 10 |
| Абсолютная погрешность измерения СО2, об. % (где С — объёмная доля диоксида углерода на входе газоанализатора): | |
| — в диапазоне измерений (0 — 1) | ± (0,05·С + 0,01) |
| — в диапазоне измерений (0 — 10) | ± (0,05·С + 0,1) |
| Постоянная времени установления показаний углекислого газа, сек, не более | 30 |
| Максимальная потребляемая мощность в режиме измерения, Вт, не более | 0,6 |
| Рекомендуемый расход газа (ПКУ-4-В-02), л/мин. | 0,1 — 0,5 |
| Производительность микрокомпрессора (ПКУ-4-К), л/мин. | 0,1 — 0,5 |
| Питание прибора, В | от 4,4 до 5,8 |
| Напряжение срабатывания сигнализации о разряде аккумуляторного блока, В | 4,4 ± 1 % |
| Интерфейс связи с компьютером | RS-232 |
| Длина линии связи RS-232, м, не более | 15 |
| Количество точек накопления статистики | 8000 |
| Масса прибора, кг, не более | 0,3 |
| Габаритные размеры газоанализатора, мм, не более | 165×85×35 |
| Условия эксплуатации: | |
| — температура воздуха, °С | от -20 до +50 |
| — относительная влажность (без конденсации влаги), % | 10 — 95 |
| — атмосферное давление, кПа | 84 — 106 |
| Средний срок службы, лет | 5 |
Примечание: содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих элементы датчика, не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК.
Комплект поставки газоанализатора ПКУ-4В-02, ПКУ-4К
| Наименование | Количество |
| Газоанализатор ПКУ-4-В-02 или ПКУ-4-К | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Газозаборная трубка длиной 3 метра с фильтром-отвесом | 1 шт. |
| Кабель подключения к персональному компьютеру (1,5 м) * | 1 шт. |
| Диск с программным обеспечением * | 1 шт. |
| Упаковочный чехол * | 1 шт. |
| Свидетельство о поверке | 1 экз. |
| Руководство по эксплуатации и паспорт | 1 экз. |
