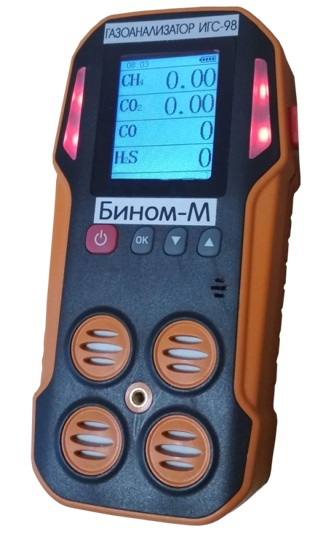

Газоанализатор предназначен для измерения токсичных, горючих и опасных газов. Область применения – рабочая зона, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода. В зависимости от установленных газочувствительных сенсоров ГА способен контролировать концентрацию до пяти любых газов из таблицы ниже.
Характеристики
Параметр | Характеристика |
Сигнализация | |
Световая | Полноцветный дисплей, 4 светодиода |
Звуковая | Есть |
Электрические характеристики | |
Напряжение питания | Номинальное 3,7 В |
Рабочее 3,3 – 4,2 В | |
Потребляемая мощность | не более 0,5 Ватт |
Пороги срабатывания | |
Порог 1 Канал 1 | |
Порог 2 Канал 1 | |
Порог 1 Канал 2 | |
Порог 2 Канал 2 | |
Порог 1 Канал 3 | |
Порог 2 Канал 3 | |
Порог 1 Канал 4 | |
Порог 2 Канал 4 | |
Порог 1 Канал 5 | |
Порог 2 Канал 5 | |
Габаритные размеры | |
Высота | 129 мм |
Ширина | 66 мм |
Длина | 32 мм |
Масса | |
Не более | 250 г |
Защита корпуса | |
Степень защиты оболочки | IP54 |
Условия эксплуатации | |
Температура | -30oС … +50oС |
Давление | от 84 до 120 кПа |
Влажность | от 0 до 95 % без конденсации влаги |
Исполнение
Определяемый компонент | Диапазон измерения | Участок диапазона измерений | Пределы допускаемой основной погрешности, % | Т 0,9 | |
Приведённой | Относительной | (с) | |||
Азота диоксид NO2 | от 0,01 до 10 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 60 | |
от 1 до 10 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 2 мг/м3 | 15 | 50 | ||
от 2 до 32 мг/м3 | 15 | ||||
от 1 до 320 мг/м3 | от 1 до 10 мг/м3 | 15 | 40 | ||
от 10 до 320 мг/м3 | 15 | ||||
Азота оксид NO | от 0,01 до 5 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 45 | |
от 1 до 5 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 15 | 45 | ||
от 5 до 32 мг/м3 | 15 | ||||
от 1 до 4000 мг/м3 | от 1 до 50 мг/м3 | 15 | 75 | ||
от 50 до 4000 мг/м3 | 15 | ||||
Аммиак NH3 | от 0,01 до 10 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 40 | |
от 1 до 10 мг/м3 | 25 | ||||
от 0,1 до 200 мг/м3 | от 0,1 до 10 мг/м3 | 15 | 40 | ||
от 10 до 200 мг/м3 | 15 | ||||
от 1 до 1600 мг/м3 | от 1 до 100 мг/м3 | 15 | 60 | ||
от 100 до 1600 мг/м3 | 15 | ||||
Водород H2 | от 0,01 до 4 об. доля, % | от 0,01 до 0,4 об. доля, % | 15 | 60 | |
от 0,4 до 4 об. доля, % | 15 | ||||
Водород хлористый HCl | от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 15 | 60 | |
от 5 до 32 мг/м3 | 15 | ||||
от 1 до 320 мг/м3 | от 1 до 15 мг/м3 | 15 | 60 | ||
от 15 до 320 мг/м3 | 15 | ||||
Гелий He | от 1 до 100 об. доля, % | от 1 до 10 об. доля, % | 25 | 20 | |
от 10 до 100 об. доля, % | 25 | ||||
Кислород O2 | от 0,01 до 1,6 об. доля, % | от 0,01 до 1 об. доля, % | 15 | 35 | |
от 1 до 1,6 об. доля, % | 15 | ||||
от 0,1 до 32 об. доля, % | от 0,1 до 20 об. доля, % | 2,5 | 15 | ||
от 20 до 32 об. доля, % | 2,5 | ||||
от 1 до 100 об. доля, % | от 1 до 30 об. доля, % | 5 | 45 | ||
от 30 до 100 об. доля, % | 5 | ||||
Метан CH4 | от 0,01 до 1 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 30 | |
от 0,2 до 1 об. доля, % | 15 | ||||
от 0,01 до 3,2 об. доля, % | от 0,01 до 0,5 об. доля, % | 15 | 30 | ||
от 0,5 до 3,2 об. доля, % | 15 | ||||
от 0,01 до 5 об. доля, % | от 0,01 до 0,5 об. доля, % | 10 | 45 | ||
от 0,5 до 5 об. доля, % | 10 | ||||
от 1 до 100 об. доля, % | от 1 до 5 об. доля, % | 10 | 45 | ||
от 5 до 100 об. доля, % | 10 | ||||
Метанол CH3OH | от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 25 | 180 | |
от 5 до 32 мг/м3 | 25 | ||||
от 0,05 до 8 г/м3 | от 0,05 до 1 г/м3 | 15 | 45 | ||
от 1 до 8 г/м3 | 15 | ||||
от 0,01 до 1,6 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | ||
от 0,2 до 1,6 об. доля, % | 15 | ||||
Пропан C3H8 | от 0,01 до 2 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | |
от 0,2 до 2 об. доля, % | 15 | ||||
от 0,1 до 100 об. доля, % | от 0,1 до 2 об. доля, % | 15 | 45 | ||
от 2 до 100 об. доля, % | 15 | ||||
Сероводород H2S | от 0,01 до 4 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 60 | |
от 1 до 4 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 3 мг/м3 | 15 | 60 | ||
от 3 до 32 мг/м3 | 15 | ||||
от 1 до 200 мг/м3 | от 1 до 20 мг/м3 | 15 | 60 | ||
от 20 до 200 мг/м3 | 15 | ||||
Серы диоксид SO2 | от 0,01 до 4 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 60 | |
от 1 до 4 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 10 мг/м3 | 15 | 60 | ||
от 10 до 32 мг/м3 | 15 | ||||
от 1 до 320 мг/м3 | от 1 до 20 мг/м3 | 15 | 60 | ||
от 20 до 320 мг/м3 | 15 | ||||
Углеводороды (С2-С10) | от 50 до 3200 мг/м3 | от 50 до 900 мг/м3 | 35 | 60 | |
от 900 до 3200 мг/м3 | 35 | ||||
от 0,01 до 2 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | ||
от 0,2 до 2 об. доля, % | 15 | ||||
Углерода диоксид СО2 | от 0,1 до 2 г/м3 | от 0,1 до 0,5 г/м3 | 25 | 45 | |
от 0,5 до 2 г/м3 | 25 | ||||
от 0,01 до 5 об. доля, % | от 0,01 до 0,5 об. доля, % | 15 | 45 | ||
от 0,5 до 5 об. доля, % | 15 | ||||
от 0,1 до 100 об. доля, % | от 0,1 до 5 об. доля, % | 15 | 45 | ||
от 5 до 100 об. доля, % | 15 | ||||
Углерода оксид CO | от 0,01 до 32 мг/м3 | от 0,01 до 10 мг/м3 | 15 | 60 | |
от 10 до 32 мг/м3 | 15 | ||||
от 0,1 до 320 мг/м3 | от 0,1 до 20 мг/м3 | 15 | 60 | ||
от 20 до 320 мг/м3 | 15 | ||||
от 0,01 до 3,2 г/м3 | от 0,01 до 0,2 г/м3 | 15 | 60 | ||
от 0,2 до 3,2 г/м3 | 15 | ||||
Формальдегид H2CO | от 0,1 до 10 мг/м3 | от 0,1 до 0,5 мг/м3 | 25 | 180 | |
от 0,5 до 10 мг/м3 | 25 | ||||
Хлор Cl2 | от 0,01 до 4 мг/м3 | от 0,01 до 0,4 мг/м3 | 25 | 90 | |
от 0,4 до 4 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 1 мг/м3 | 15 | 120 | ||
от 1 до 32 мг/м3 | 15 | ||||
Этанол C2H5OH | от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 25 | 180 | |
от 5 до 32 мг/м3 | 25 | ||||
от 0,05 до 8 г/м3 | от 0,05 до 1 г/м3 | 15 | 45 | ||
от 1 до 8 г/м3 | 15 | ||||
от 0,01 до 1,6 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | ||
от 0,2 до 1,6 об. доля, % | 15 |
