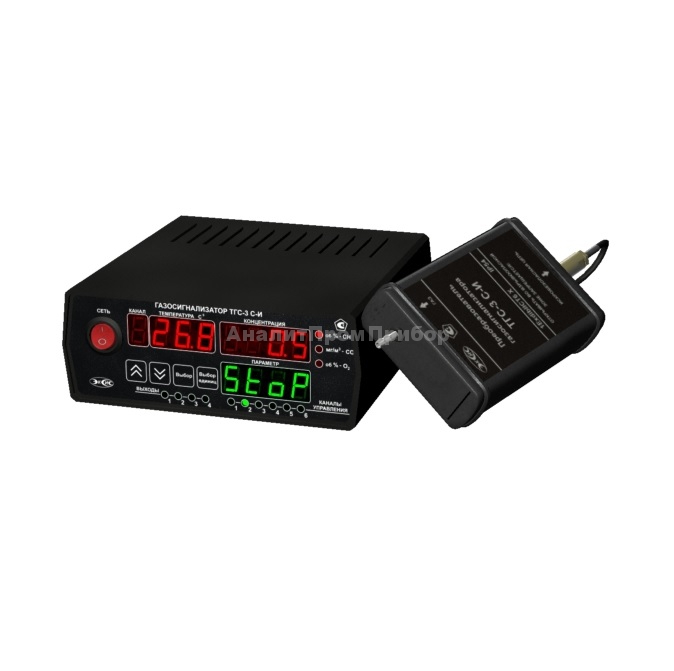

Газосигнализатор ТГС-3 С-И-4Р-2А
Загрузка...Газосигнализатор ТГС-3 С-И-4Р-2А предназначен для контроля содержания трех газов — метана СН4, кислорода О2 и монооксида углерода СО — и выдачи световой и звуковой сигнализации по двум уровням концентрации каждого из контролируемых веществ.
Прибор может иметь один, два или четыре канала измерения (ТГС-3 С-И-4Р-2А, ТГС-3/2 С-И-4Р-2А или ТГС-3/4 С-И-4Р-2А соответственно). Преобразователи выпускаются в исполнениях для контроля одного, двух или трех газов в различных комбинациях.
Газосигнализаторы серии ТГС-3 широко применяются в энергетике, на предприятиях связи, на объектах городского хозяйства, коммуникаций, в строительстве, а также многих других отраслях промышленности.
Особенности:
- стационарный газосигнализатор метана, монооксида углерода и кислорода
- интерфейс USB, RS-232, RS-485
- внутренняя память до 30000 точек
- 4 реле
- 2 унифицированных токовых выход
- 1 канал измерения
Достоинства:
- встроенный микрокомпрессор (побудитель расхода) для прокачки анализируемого газа;
- звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
- возможность удаления измерительного зонда от блока управления до 1000 м;
- возможность подключения дополнительных исполнительных устройств при помощи встроенных реле;
- связь с компьютером по интерфейсам RS-232, RS-485 и USB;
- возможность протоколирования результатов измерений – до 30000 точек статистики;
- наличие аналогового выхода 4…20 (0…5, 0…20) мА;
- взрывозащищенное исполнение;
- светодиодная индикация;
- возможность объединения приборов в измерительную сеть.
ТГС-3 С-И-4Р-2А:
| Порог срабатывания по метану, % об.: | |
| — «предупреждение» | 0,7±0,3 |
| — «тревога» | 1,75±0,75 |
| Порог срабатывания по кислороду, % об.: | |
| — «предупреждение» | 19±0,4 |
| — «тревога» | 17,8±0,8 |
| Порог срабатывания по монооксиду углерода, мг/м3: | |
| — «предупреждение» | 20,0±10 |
| — «тревога» | 60,0±10 |
| Количество задаваемых порогов | по 2 на каждый параметр |
| Время срабатывания сигнализации прибора по газам, сек, не более | 30 |
| Нагрузочная способность выходных устройств | 7 А при 220 В |
| Питание прибора | 220±22 В, 50±1 Гц |
| Потребляемая прибором мощность, ВA, не более | 15 |
| Тип выходных устройств управления порогами | Реле |
| Количество точек накопления статистики | 30000 |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Длина линии связи по RS-232, м, не более | 15 |
| Длина линии связи по RS-485, м, не более | 1000 |
| Длина линии связи по USB, м, не более | 3 |
| Длина кабеля для подключения первичного преобразователя к блоку измерения, м | до 1000 |
| Масса блока измерения, кг, не более | 1,0 |
| Масса первичного преобразователя, кг, не более | 0,4 |
| Масса барьера искрозащиты БИ-2П, кг, не более | 0,2 |
| Габаритные размеры блока измерения с учетом присоединенных разъемов, мм | 178×180×75 |
| Габаритные размеры первичного преобразователя, мм, не более | 120х85х35 |
| Габаритные размеры барьера искрозащиты БИ-2П, мм, не более | 90х65х22 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, оС | -40…+50 |
| — атмосферное давление, кПа | 84…106,7 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| Рабочие условия применения первичного преобразователя: | |
| — температура воздуха, оС | -20…+40 |
| — атмосферное давление, кПа | 84…106,2 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| Полный срок службы прибора, лет, не менее | 5 |
Комплект поставки ТГС-3 С-И-4Р-2А:
- блок измерения и индикации ТГС-3-С-И-4Р-2А
- свидетельство о поверке
- РЭ и паспорт
- газозаборная трубка длиной 3 метра с фильтром-отвесом
