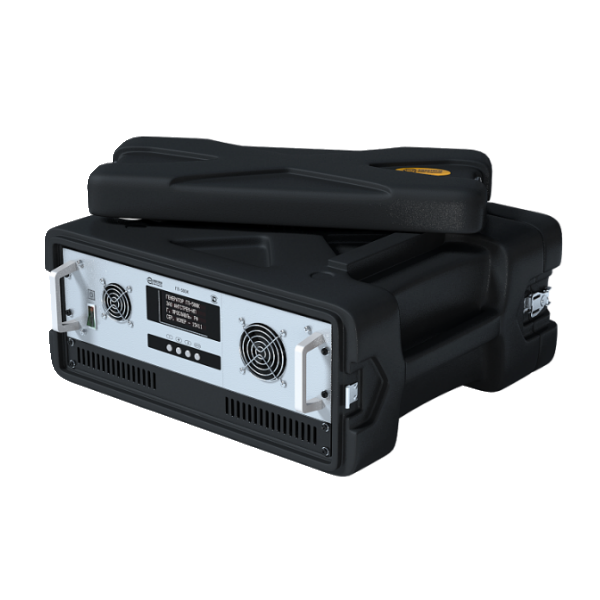

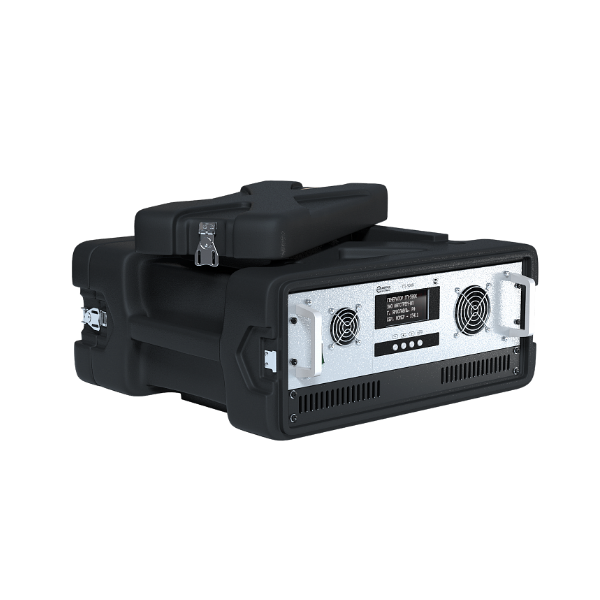

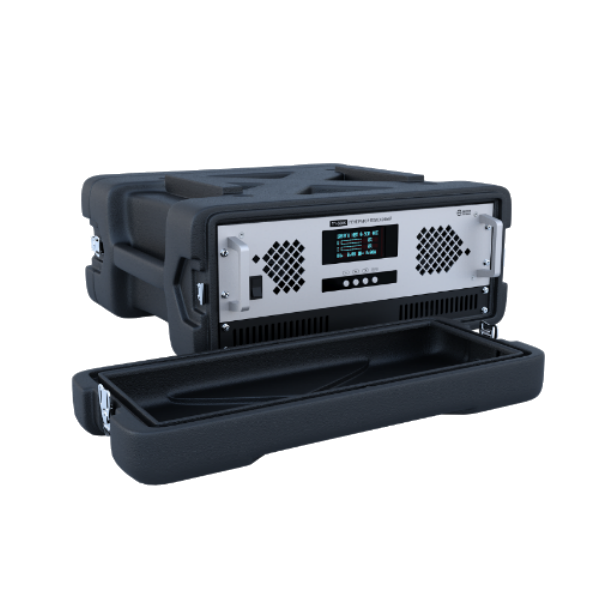

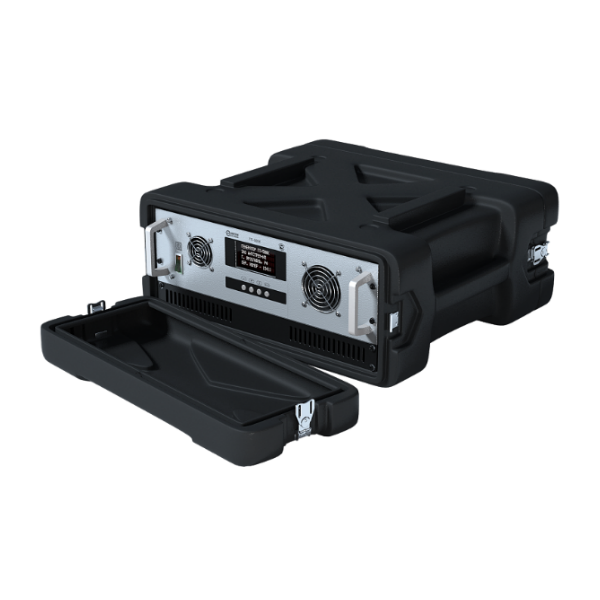

Генератор поисковый с автоматическим согласованием нагрузки ГП–500К (производства компании «Ангстрем») используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным методом. Генератор может использоваться совместно с приемником ПТ-14 и обеспечивает точное определение:
Рабочие частоты генератора, Гц |
273, 526, 1024, 8928 (совместимы с приемником ПТ-14) |
Форма выходного сигнала генератора |
синусоида |
Коэффициент нелинейных искажений на рабочих частотах, %, не более |
1 |
Режим работы |
непрерывный или импульсный |
Форма огибающей в импульсном режиме |
меандр |
Частота амплитудной модуляции напряжения генератора, Гц |
1±0,1 |
Согласование выходного сопротивления генератора с нагрузкой |
автоматическое или вручную |
Диапазоны согласования |
0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом |
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В |
64±4 |
Выходной ток генератора на согласованную нагрузку 8 Ом, А |
8±0,5 |
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее |
500 |
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А |
37,6±1,9 |
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В |
450±20 |
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее |
10 |
Переходное сопротивление заземления, Ом, не более |
0,1 |
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее |
1500 |
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В |
от 187 до 242 |
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % |
|
— мощности в режиме простого согласования |
6 |
— мощности в режиме стабилизации мощности (Р) |
2 |
— тока в режиме стабилизации тока (I) |
2 |
Ограничение максимального напряжения (Um) относительно согласованного значения, % |
125 |
Ограничение максимального тока (Im) относительно согласованного значения, % |
117 |
Общий диапазон согласования, Ом |
от 0,35 до 362 |
Кратность нагрузки в пределах одного диапазона согласования |
2 |
Потребляемая мощность, Вт, не более |
800 |
Габаритные размеры, мм, не более |
432 х 127 х 363 |
Масса генератора, кг, не более |
20 |
Температура окружающей среды, °С |
-30…+40 |
Относительная влажность воздуха, при 25°С, % |
90 |
Атмосферное давление, мм рт. ст. |
530…800 |
