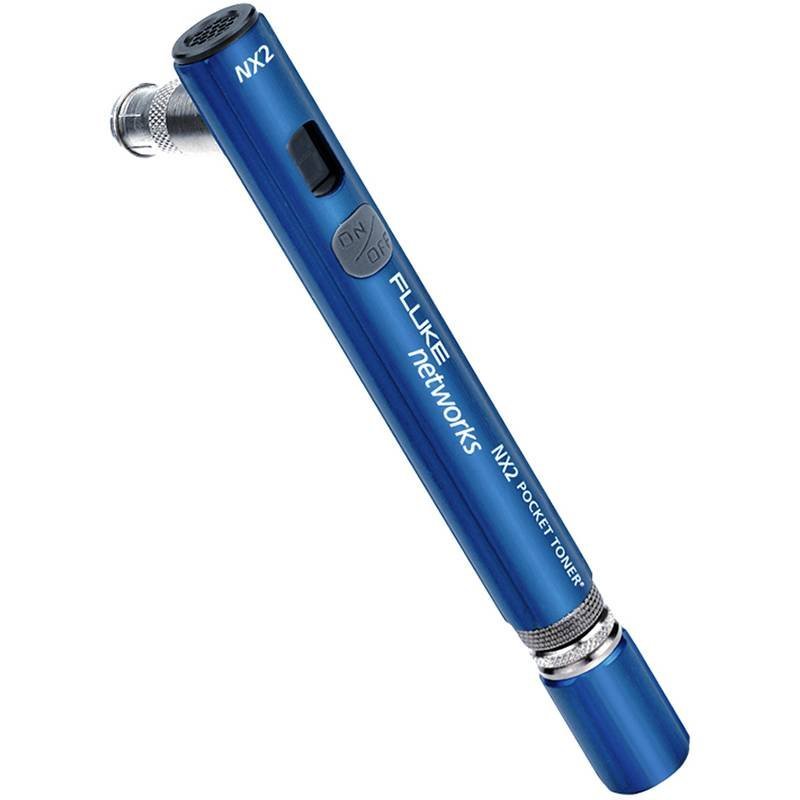

Генератор тонового сигнала Fluke Networks PTNX2 — компактный прибор с разборной конструкцией для исследования проводников на предмет целостности, замыканий, разрывов; определения напряжения постоянного/переменного тока с защитой от скачков напряжения в диапазоне от 6 до 52 В при ремонте или обслуживании звуковых или видеосистем.
Данное исполнение кабельного тестера обладает всеми функциями младшей модели NX1, но также способен проверять на разрыв коаксиальные проводники, напряжение как постоянного, так и переменного тока, а также короткое замыкание и нагрузки в диапазоне от 50 до 75 Ом. При использовании специального адаптера Dial Tone Detective можно также определять полярность.
Как и все модели этой серии, генератор тонового сигнала Fluke Networks PTNX2 оснащен звуковым индикатором, который сигналом оповестит пользователя о наличии разрыва, перегрузке напряжения, выходе за пределы диапазона и тп, что значительно увеличивает скорость проведения анализа. При этом дополнительно текущие результаты исследования отображаются на 7-сегментном экранчике с графической системой индикации.
Питается тестер от одной батареи типа ААА, что делает простым процесс подзарядки прибора, т.к. всегда удобно держать в запасе сразу несколько таких батареек. При этом для экономии заряда предусмотрено автовыключение устройства после 10-минутного режима ожидания.
Технические характеристики PTNX2 | |
---|---|
Приблизительное расстояние | RG6: 300 м |
Уровень выходного напряжения в режиме целостности | 3,6 В постоянного тока (с новой батареей) |
Частота тонального генератора | Главный модуль: 2,7 кГц. Колпачок генератора тонового сигнала: 2,3 кГц |
Максимальный уровень выходного напряжения | 60 В постоянного тока |
Тип батареек | 1,5 В (щелочные батареи типа ААА) |
Автоматическое выключение | 10 минут |
Рабочие температуры | От -20 °C до +65 °C |
Температура хранения | От -30 °C до +70 °C |
Высота над уровнем моря | 3 000 м макс. |
Относительная влажность | От 5 % до 95 % (без конденсата) |
Размеры | 138 x 15 мм |
Вес | 62,4 г |
