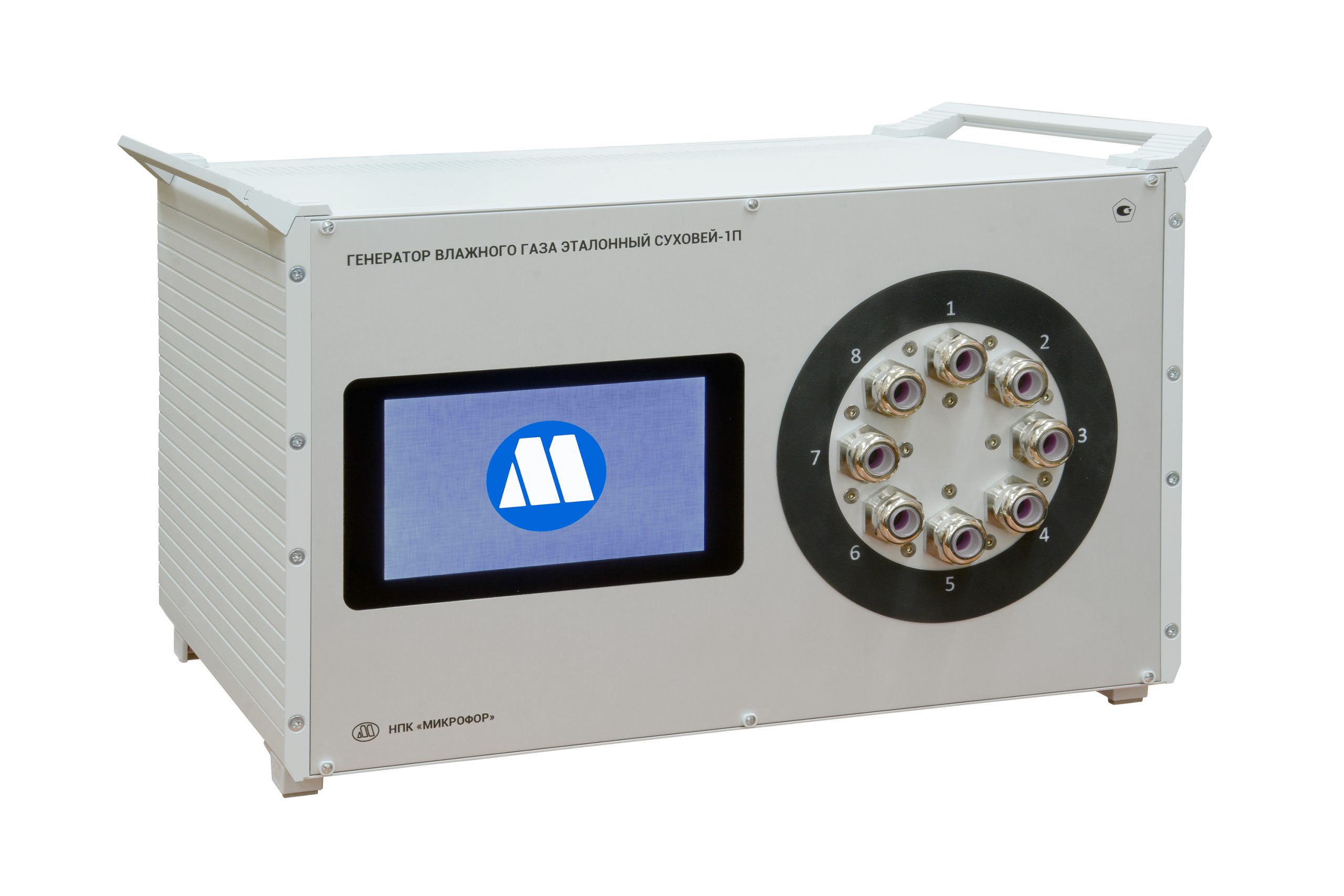

Генератор влажного газа Суховей-1
Загрузка...
Генераторы Суховей-1 и Суховей-1П предназначены для воспроизведения задаваемых значений относительной влажности в парогазовых смесях. Генератор является рабочим эталоном 1-го разряда в соответствии с ГОСТ 8.547-2009 и может применяться для градуировки и поверки гигрометров погружного типа при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения.
Принцип работы генератора основан на совместном использовании метода двух температур и двух давлений, заключающийся в насыщении газа влагой в насытителе при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров.
Основные особенности
- Реальное соответствие Государственной поверочной схеме (приказ Росстандарта №2885 от 15.12.2021). Воспроизведение относительной влажности основано на фундаментальномфизическом принципе – фазовом равновесии. Для работы генератора не требуется контрольный гигрометр. Передача единицы относительной влажности рабочим средствам измерения осуществляется методом прямых измерений, в отличие от генераторов на основе метода смешения, реализующих метод непосредственного сличения.
- Полностью автоматизированный режим установки и поддержания заданного значения относительной влажности.
- Возможность автоматизированного проведения поверки гигрометров производства ООО НПК «МИКРОФОР».
- Большой сенсорный дисплей для управления генератором.
- В измерительной камере генератора постоянно установлен преобразователь влажности и температуры ДВ2ТС-1Т-2П, контролирующий корректность работы генератора и динамику установления влажности.
- Конструкция измерительной камеры обеспечивает высокую равномерность температуры по всему объему и высокую точность измерения температуры установленных в ней испытуемых гигрометров. Принудительный обдув камеры наружным воздухом минимизирует градиенты температуры по корпусу испытуемых гигрометров, обеспечивая минимальный градиент между температурой сенсоров влажности и измерительной камерой.
Технические характеристики Суховей-1:
| Диапазон воспроизведения относительной влажности ПГС — при использовании осушителя — при питании генератора непосредственно от компрессора |
от 0 до 100% от 5 до 100% |
| Пределы допускаемой абсолютной погрешности при воспроизведении относительной влажности: — Суховей-1 — Суховей-1П в диапазоне от 0 до 98% включительно — Суховей-1П в диапазоне от 98 до 100% |
±1 % ±0,5 % ±1 % |
| Время установления задаваемой относительной влажности ПГС в измерительной камере* | не более 30 мин |
| Питающий газ | воздух или азот |
| Избыточное давление рабочего газа на входе генератора | от 0,6 до 0,9 МПа |
| Потребление рабочего газа | не более 2 л/мин |
| Температура точки инея питающего газа при рабочем давлении: — для диапазона воспроизведения относительной влажности от 0 до 100% — для диапазона воспроизведения относительной влажности от 5 до 100% |
не более -20°С не нормируется |
| Расход ПГС через измерительную камеру генератора | от 1 до 1,5 л/мин |
| Количество портов измерительной камеры для установки преобразователей гигрометров | 8 |
| Габаритные размеры погружной части преобразователей гигрометров: — без втулки — с использованием втулок |
M24×1, глубина до 30 мм не более Ø20×30 мм |
| Время прогрева генератора | не более 30 мин |
| Дискретность задания воспроизводимого значения относительной влажности | 1 % |
| Нестабильность воспроизводимого значения относительной влажности | ±0,1% |
| Потребляемая мощность | не более 300 Вт |
| Габаритные размеры не более (ширина×высота×глубина)
|
500×350×420 мм |
| Масса генератора | не более 25 кг |
* — зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора.
