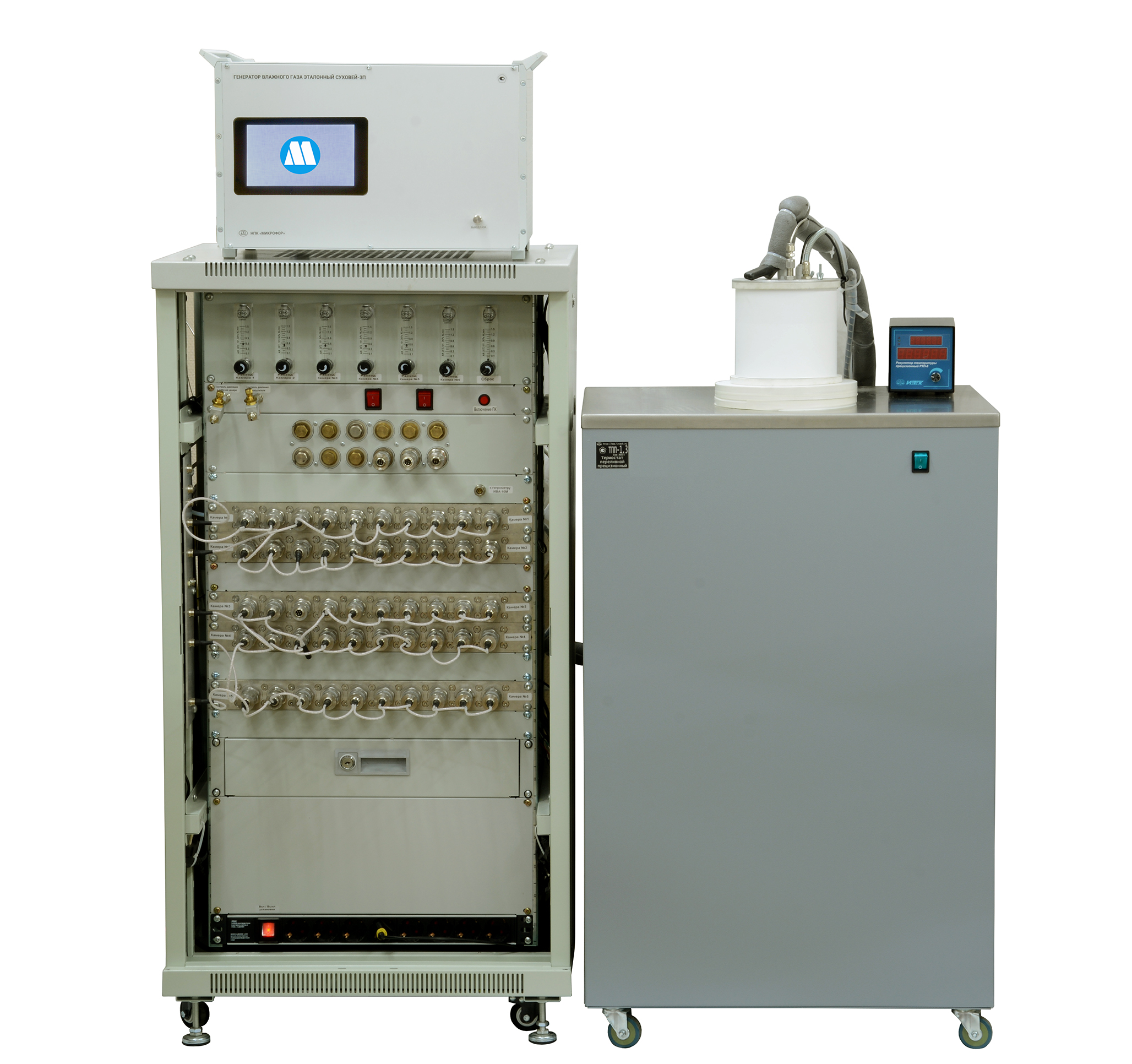

Генератор влажного газа Суховей-3
Загрузка...
Генераторы Суховей-3 и Суховей-3П предназначены для воспроизведения задаваемых значений температуры точки росы (инея) в парогазовых смесях методом двух температур, двух давлений и их комбинаций. Генераторы являются рабочими эталонами 1-го разряда (Суховей-3П) или 2-го разряда (Суховей-3) в соответствии с приказом Росстандарта №2885 от 15.12.2021 и могут применяться для градуировки и поверки гигрометров проточного и (при условии оснащения рабочей камерой) погружного типа при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения.
Принцип работы генераторов основан на совместном использовании методов двух температур и двух давлений, заключающимся в насыщении газа влагой в насытителе при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров.
Основные особенности
- Воспроизведение точки росы (инея) основано на фундаментальном физическом принципе – фазовом равновесии. Для работы генератора не требуется контрольный гигрометр.
- Полностью автоматизированный режим установки и поддержания заданного значения точки росы (инея).
- Управление генератором может осуществляться либо с использованием встроенного модуля управления и индикации, либо от персонального компьютера.
- Возможность автоматизированного проведения поверки гигрометров производства ООО НПК «МИКРОФОР».
- В комплект поставки генератора входит термостат жидкостной переливной прецизионный ТПП-1.3.
Технические характеристики Суховей-3:
| Диапазон воспроизведения точки росы (инея) | от -80 до +20°С |
| Пределы допускаемой абсолютной погрешности генератора при воспроизведении точки росы (инея): — для генератора Суховей-3 — для генератора Суховей-3П |
±0,5°С ±0,2°С |
| Время установления задаваемой точки росы (инея)* |
не более 90 мин |
| Питающий газ | воздух или азот |
| Избыточное давление рабочего газа на входе генератора | от 0,6 до 0,9 МПа |
| Потребление рабочего газа | не более 2 л/мин |
| Температура точки инея питающего газа при рабочем давлении на входе в генератор | не хуже -50°С |
| Расход газа на выходе генератора | от 1 до 2,5 л/мин |
| Время прогрева генератора | не более 30 мин |
| Дискретность задания воспроизводимого значения точки росы (инея) | 1°С |
| Нестабильность воспроизводимого значения точки росы (инея) | не более ±0,1°C |
| Потребляемая мощность | не более 3000 Вт |
| Габаритные размеры не более (ширина×высота×глубина)
— блок генератора — термостат с внешним насытителем |
500×350×420 мм 610×1400×500 мм |
| Масса генератора
— блок генератора — термостат с внешним насытителем (без теплоносителя) |
не более 25 кг не более 70 кг |
* — время установления зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора.
