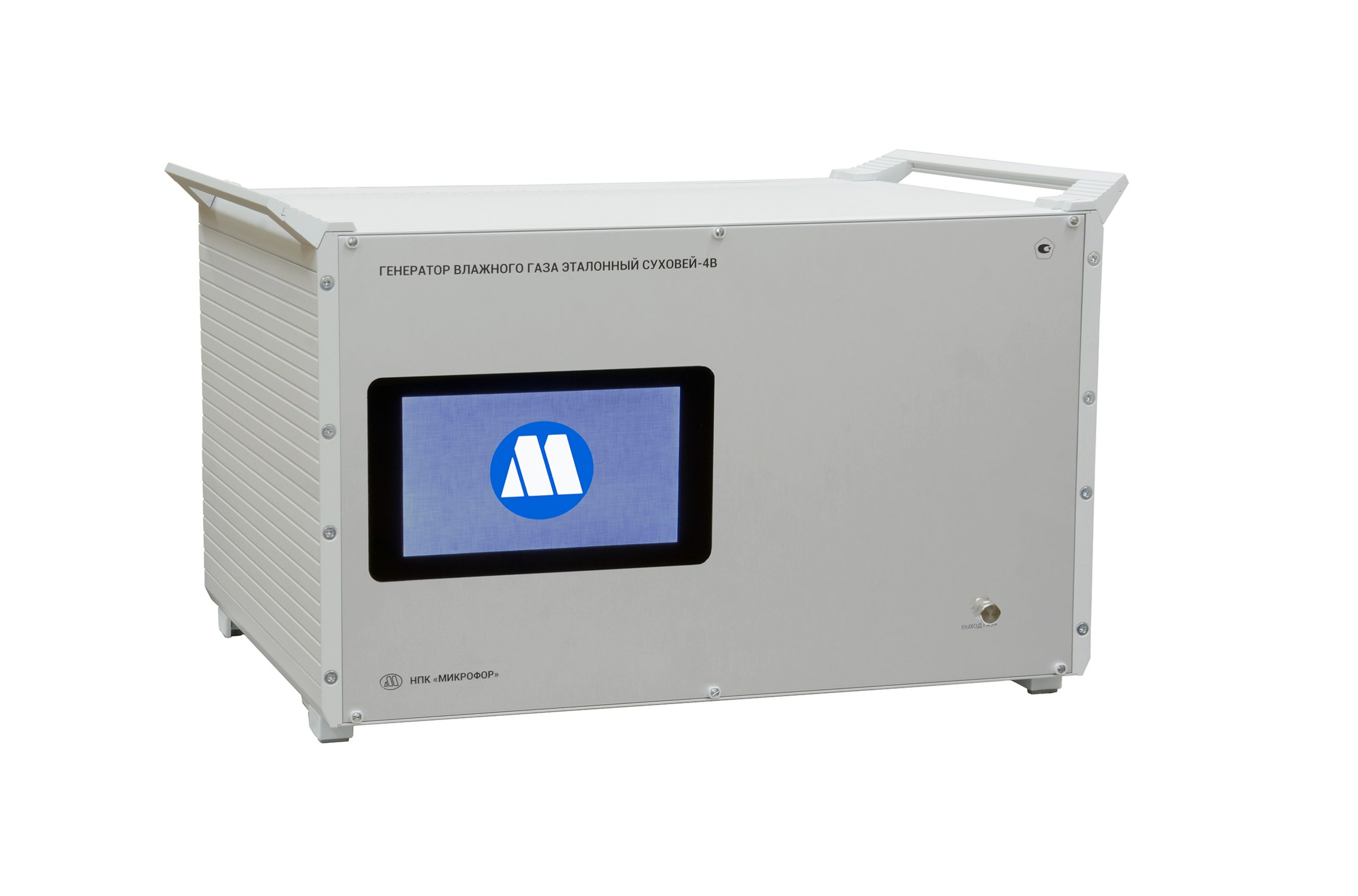

Генератор влажного газа Суховей-4В
Загрузка...
Генератор Суховей-4В предназначен для воспроизведения задаваемых значений температуры точки росы (инея) в парогазовых смесях методами двух температур, двух давлений и смешения газовых потоков. Генератор является рабочим эталоном 2-го разряда в соответствии с приказом Росстандарта №2885 от 15.12.2021 и может применяться для градуировки и поверки гигрометров проточного и (при условии дооснащения рабочей камерой) погружного типа при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения.
Принцип работы генератора в диапазоне точки инея ниже -20°С основан на использовании метода смешения двух потоков газа – сухого и с известным влагосодержанием, в диапазоне точки росы (инея) выше -20°С — на совместном использовании метода двух температур и двух давлений, заключающийся в достижении фазового равновесия водяного пара, содержащегося в парогазовой смеси, с водой при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров.
Основные особенности
- Полностью автоматизированный режим установки и поддержания заданного значения точки росы (инея).
- Управление генератором может осуществляться либо с использованием встроенного модуля управления и индикации, либо от персонального компьютера.
- Возможность автоматизированного проведения поверки гигрометров производства ООО НПК «МИКРОФОР».
Технические характеристики Суховей-4В:
| Диапазон воспроизведения точки росы (инея) | от -80 до +20°С |
| Пределы допускаемой абсолютной погрешности генератора при воспроизведении точки росы (инея) | ±1°С |
| Время установления задаваемой точки росы (инея)* |
не более 30 мин |
| Питающий газ | воздух или азот |
| Избыточное давление рабочего газа на входе генератора | от 0,6 до 0,9 МПа |
| Потребление рабочего газа | не более 2 л/мин |
| Температура точки инея питающего газа при рабочем давлении на входе в генератор | не хуже -90°С |
| Расход газа на выходе генератора | от 1 до 2,5 л/мин |
| Время прогрева генератора | не более 30 мин |
| Дискретность задания воспроизводимого значения точки росы (инея) | 1°С |
| Нестабильность воспроизводимого значения точки росы (инея) | не более ±0,1°C |
| Потребляемая мощность | не более 400 Вт |
| Габаритные размеры, не более (ширина×высота×глубина) | 500×350×420 мм |
| Масса генератора | не более 30 кг |
* — время установления зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора.
