Эндоскопы марки ЭТГ
Загрузка...Назначение — гибкий эндоскоп серии — ЭТГ
Гибкий эндоскоп технический предназначен для осмотра внутренних полостей контролируемых изделий и объектов в труднодоступных местах. Гибкий эндоскоп может быть использован в газовой и нефтяной промышленности, энергетике, металлургии, авиации и железнодорожном транспорте, автомобильной и строительной технике, архитектуре и строительстве, водоснабжении и канализации, службах безопасности и охраны.
Климатическое исполнение: гибкий эндоскоп технический — ЭТГ по ГОСТ 15151.
Технические характеристики: эндоскопы имеют диаметр рабочей части 4, 6, 8, 10 мм и длину от 400 до 2700 мм.Для всех эндоскопов реализован угол отклонения управляемого конца на 180 градусов вверх/вниз, а угол поля зрения составляет 60 град. При искривленных в нескольких плоскостях каналах доступа реализуется отклонение управляемого конца в двух плоскостях, т.е. на 180 град. вверх/вниз, влево/вправо.
Гибкие эндоскопы используются при сложных конфигурациях каналов подвода прибора к месту диагностирования.
Схема №1 эндоскопа:
- 1-объектив;
- 2-окуляр;
- 3-дистальная (подвижная) часть;
- 4-погружаемая часть;
- 5-корпус;
- 6-световод освещения;
- 7-световод изображения;
- 8-разъем осветителя;
- 9-ручка управления;
- 10-диоптрийное кольцо;
- 11-осветительный блок;
- 12-тумблер включения сети;
- 13-разъем световода;
- 14-ручка регулятора освещения.
Схема №2 эндоскопа:
- 1- ручка управления;
- 2 — корпус;
- 3 — дистальная часть;
- 4 — погружаемая часть;
- 5 — куляр оптического эндоскопа,
- 6 — диоптрийное кольцо;
- 7 — кабель освещения;
8 — разъем кабеля;
Гибкий Эндоскоп технический серии ЭТГ представляет собой волоконно-оптический прибор — оптический гибкий эндоскоп, устройство которого состоит из объектива, окуляра, дистальной части, погружаемой части и корпуса. Погружаемая часть представляет собой гибкую оболочку, внутри которой уложены два волоконно-оптических жгута: один — информационный, т.е. передающий изображение, другой служит для передачи светового потока, создающего необходимый уровень освещенности исследуемого объекта.
Жгут подсветки выполнен неразъемным с корпусом гибкого эндоскопа.
Гибкий эндоскоп имеет Дистальную (подвижную) часть и может изгибаться в одной плоскости (или в двух плоскостях) на 180 градусов вверх и вниз (и лево право). Управление дистальной частью гибкого эндоскопа производится вращением ручки, расположенной с правой стороны корпуса эндоскопа.
Диоптрийная настройка окуляра оптического эндоскопа в пределах 4 диоптрий производится путем вращения диоптрийного кольца, расположенного на окуляре эндоскопа.
Источники света для эндоскопов:

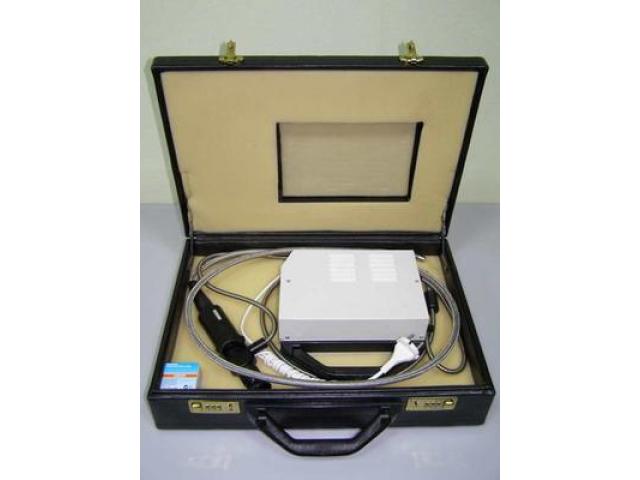

Компактные, легкие и портативные источники света обеспечивает холодный белый свет для эндоскопов. Изготавливаются сетевые (тип ОВ, 220В), аккумуляторные (тип ОАК) и с комбинированным питанием (тип ОВ, 220В или 12В) источники света различной мощности. В качестве генераторов света используются галогенные лампы. Эндоскоп комплектуется одним из указанных источников света.
Приспособление для фотографирования:
К эндоскопу ЭТГ можно подключить цифровую фотокамеру Canon A590 через адаптер AD-1 для передачи фотоснимков.
