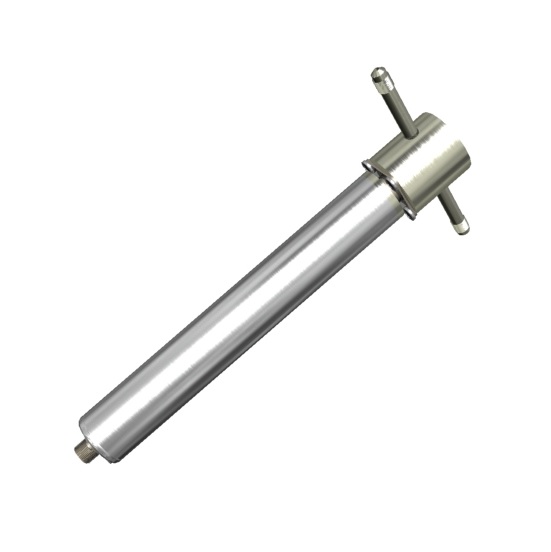

Гигрометр электронный ИВГ-1 Н
Гигрометр электронный ИВГ-1 Н предназначен для непрерывного (круглосуточного) измерения влажности воздуха и/или других неагрессивных газов и преобразования измерений в унифицированный электрический...
Загрузка...по запросу
по запросу
Гигрометр электронный ИВГ-1 Н предназначен для непрерывного (круглосуточного) измерения влажности воздуха и/или других неагрессивных газов и преобразования измерений в унифицированный электрический выходной сигнал постоянного тока.
Преобразователь может применяться в различных технологических процессах в промышленности, энергетике, гидрометеорологии и других отраслях хозяйства.
Особенности:
- измеритель-преобразователь микровлажности
- унифицированный токовый выход
- интерфейс связи с компьютером RS-485
- без индикатора
Достоинства:
- интерфейс связи с компьютером RS-485;
- унифицированный аналоговый выходной сигнал 4…20 (0…5, 0…20) мА;
- возможность объединения приборов в измерительную сеть.
Конструктивные исполнения и соответствующие обозначения преобразователя ИВГ-1 Н-КИ-ДГ, где КИ — конструктивное исполнение, ДГ — давление анализируемого газа:
| Исполнение | Тип корпуса |
| ИВГ-1 Н-01-Д1 | Зонд проточная камера из нержавеющей стали штуцер М8х1, давление до 25 атмосфер. |
| ИВГ-1 Н-01-Д2 | Зонд проточная камера из нержавеющей стали штуцер М8х1, давление до 160 атмосфер. |
| ИВГ-1 Н-02-Д1 | Зонд проточная камера из нержавеющей стали штуцер М16х1.5, давление до 25 атмосфер. |
| ИВГ-1 Н-02-Д3 | Зонд проточная камера из нержавеющей стали штуцер М16х1.5, давление до 400 атмосфер. |
| ИВГ-1 Н-03-Д1 | Зонд с гайкой из нержавеющей стали с резьбой М20х1.5, давление до 25 атмосфер. |
| Б1 | Схема подключения «общий минус» выходной ток 4…20 мА. |
| Б2 | Схема подключения «общий минус» выходной ток 0…20 мА. |
| Б3 | Схема подключения «общий минус» выходной ток 0…5 мА. |
ИВГ-1 Н:
| Диапазон измерения микровлажности, °Ст.р. | -80…0 |
| Абсолютная погрешность измерения микровлажности, °Ст.р. | ±2,0 |
| Температура анализируемого газа, °С | -20…+40 |
| Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3) | 25 / 160 / 400 |
| Температура анализируемого газа, °С | -20…+40 |
| Рекомендуемый расход анализируемого газа, л/ч | 20…60 |
| Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
| Возможность подключения датчика давления | нет |
| Интерфейс связи с компьютером | RS-485 |
| Питание прибора, В | +12…+30 |
| Потребляемая прибором мощность, Вт, не более | 1,5 |
| Сопротивление нагрузки токовых выходов, Ом, не более | 100 |
| Масса блока измерения, кг, не более | 0,4 |
| Габаритные размеры блока измерения, мм | 200х80х30 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -20…+40 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
Комплект поставки ИВГ-1 Н:
- измерительный преобразователь влажности ИВГ-1 Н
- разъем РС7 (ответная часть)
- РЭ и паспорт
- свидетельство о поверке
