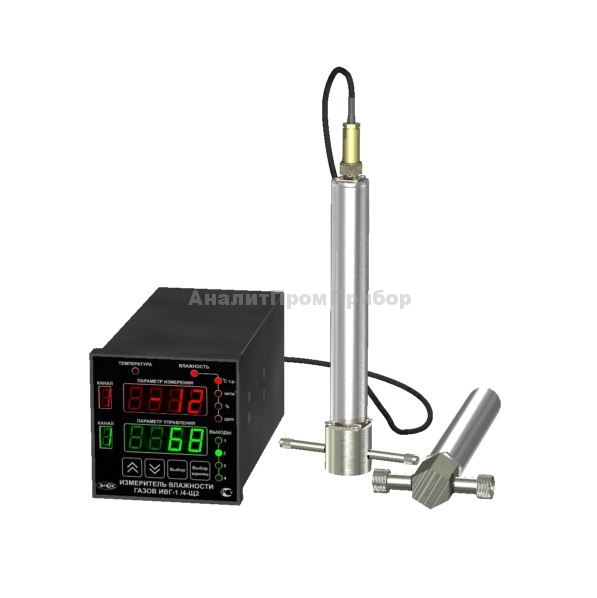

Гигрометр ИВГ-1/4-Щ2-8Р
Гигрометр ИВГ-1/4-Щ2-8Р предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов.
Гигрометр может применяться в различных отраслях...
Загрузка...по запросу
по запросу
Гигрометр ИВГ-1/4-Щ2-8Р предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов.
Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.
Особенности:
- измеритель-регулятор (щитовое исполнение)
- 4 канала измерения
- возможность подключить датчик давления
- интерфейс связи с компьютером USB, RS-232, RS-485
- внутренняя память до 30000 точек
- 8 реле с одним общим контактом
Достоинства:
- расширенный диапазон питания 90…245 В;
- щитовое исполнение корпуса DIN 1;
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- интерфейс связи с компьюетром RS-232, RS-485 и USB;
- протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);
- возможность взрывозащищенного исполнения;
- наличие до восьми унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА;
- наличие до восьми встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);
- возможность подключения датчика давления ИПД;
- возможность объединения приборов в измерительную сеть.
ИВГ-1/4-Щ2-8Р:
| Диапазон измерения микровлажности, °Ст.р. | -80…0 |
| Абсолютная погрешность измерения микровлажности, °Ст.р. | ±2 |
| Температура анализируемого газа, °С | -20…+40 |
| Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3) | 25 / 160 / 400 |
| Рекомендуемый расход анализируемого газа, л/ч | 20…60 |
| Количество точек статистики | 30000 |
| Нагрузочная способность реле | 7 А при 220 В |
| Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
| Дискретность изменения выходного тока, мкА | 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300 |
| Возможность подключения датчика давления | да |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Длина кабеля для подключения первичного преобразователя к блоку измерения, м | до 1000 |
| Питание прибора, В | 90…245В, 50±5 Гц |
| Потребляемая прибором мощность, Вт, не более | 15 |
| Масса первичного преобразователя, кг, не более | 0,4 |
| Масса блока измерения, кг, не более | 1 |
| Габаритные размеры блока измерения, мм | 96×96×205 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -40…+50 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Рабочие условия применения первичного преобразователя: | |
| — температура воздуха, °С | -20…+40 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Рабочие условия измерительного преобразователя давления: | |
| — температура воздуха, °С | +5…50 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
Комплект поставки ИВГ-1/4-Щ2-8Р:

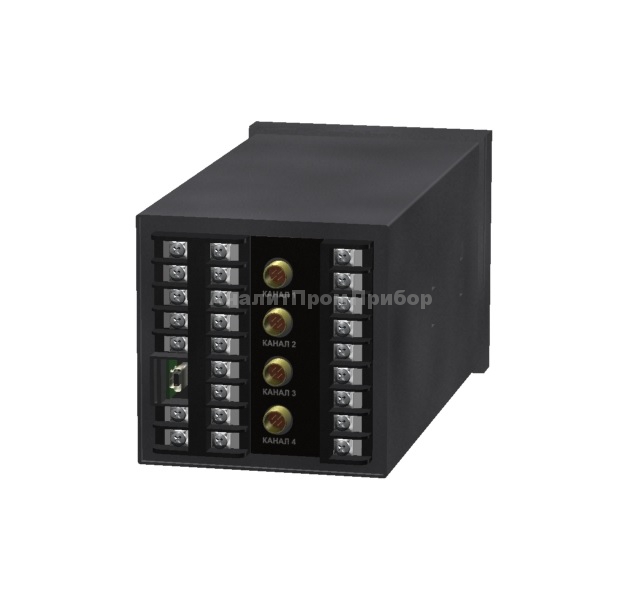

- ИВГ-1/4-Щ2-YP-ZA (измерительный блок)
- преобразователь ИПВТ-08-01-Д1 с поверкой — 4 шт.
- РЭ и паспорт
