Гигрометр ИВГ-1/8-Т (7)
Гигрометр ИВГ-1/8-Т (7) предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов.
Гигрометр может применяться в различных отраслях...
Загрузка...по запросу
по запросу

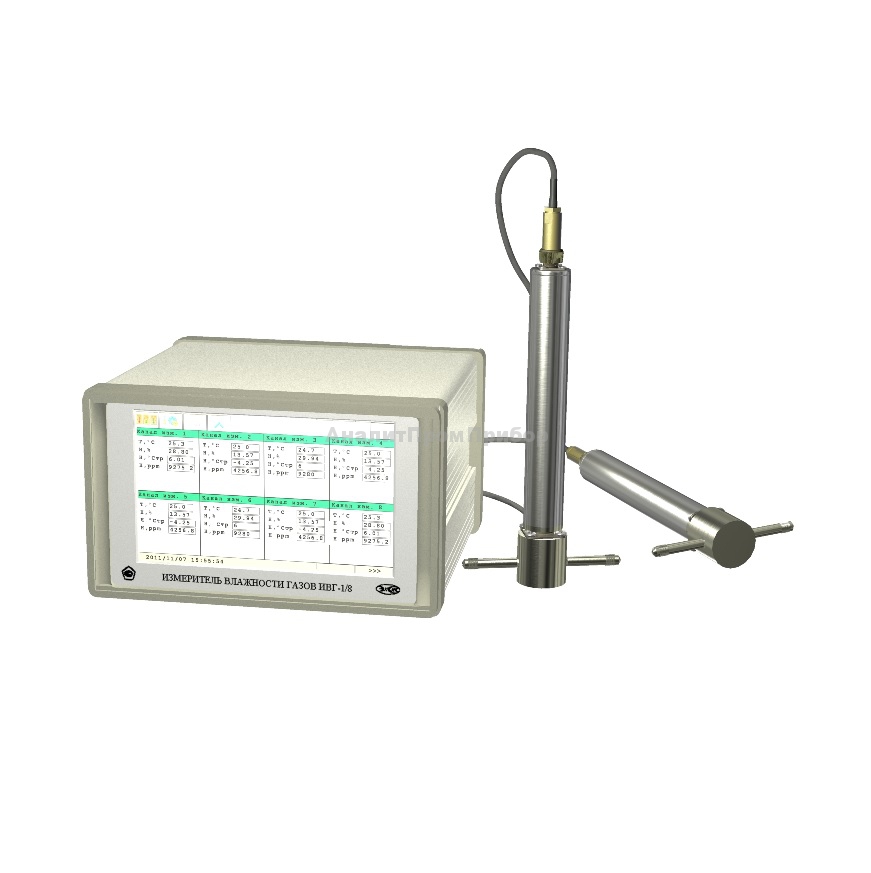

Гигрометр ИВГ-1/8-Т (7) предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов.
Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.
Особенности:
- измеритель-регулятор
- цветной графический дисплей (7″) с сенсорным управлением
- интерфейс связи с компьютером USB, RS-232, RS-485
- внутренняя память до 30000 точек
- 8 каналов измерения
Достоинства:
- цветной графический дисплей (7″) с сенсорным управлением;
- интуитивно понятный интерфейс;
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- интерфейс связи с компьютером RS-232, RS-485 и USB;
- наличие шестнадцати унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА (гигрометр ИВГ-1/Х-Т-16А);
- наличие шестнадцати встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами (гигрометр ИВГ-1/Х-Т-16Р);
- возможность совмещения в одном измерительном блоке прибора восьми реле и восьми аналоговых выходов (гигрометр ИВГ-1/Х-Т-8Р-8А);
- наличие нескольких режимов управления: логическое, по гистерезису;
- режим графического отображения измеряемых параметров\накопленной статистики;
- отображение параметров регулирования на дисплее блока измерения;
- возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3;
- возможность подключения датчика давления ИПД;
- встроенный аккумулятор для обеспечения автономного питания (опционально);
- металлический ударопрочный корпус;
- возможность объединения приборов в измерительную сеть.
Восемь каналов измерения:

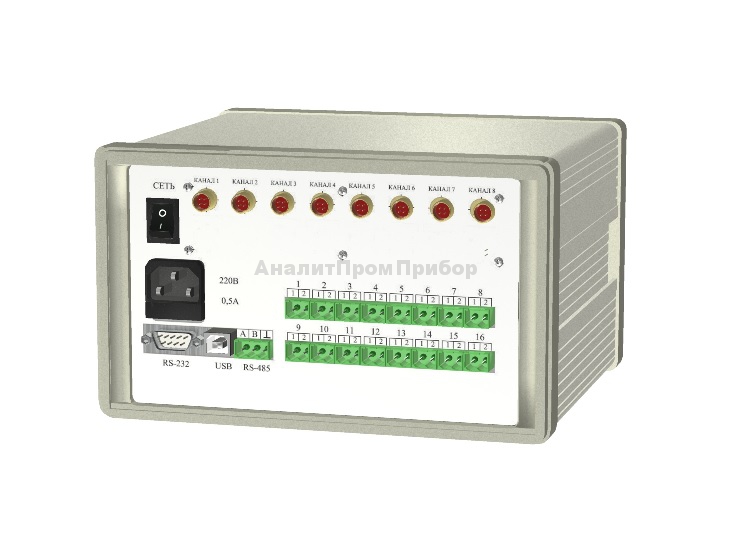

- ИВГ-1/8-Т-8A-8Р (7) — измерительный блок с восемью аналоговыми выходами и восемью реле;
- ИВГ-1/8-Т-16Р (7) — измерительный блок с шестнадцатью независимыми реле;
- ИВГ-1/8-Т-16А (7) — измерительный блок с шестнадцатью аналоговыми выходами.
ИВГ-1/8-Т (7):
| Диапазон измерения микровлажности, °Ст.р. | -80…0 |
| Абсолютная погрешность измерения микровлажности, °Ст.р. | ±2 |
| Температура анализируемого газа, °С | -20…+40 |
| Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3) | 25 / 160 / 400 |
| Единицы представления влажности | оС по т.р., % отн. влажн., ppm, мг/м3 |
| Рекомендуемый расход анализируемого газа, л/ч | 20…60 |
| Питание прибора, В | 110…230 В, 50±1 Гц |
| Потребляемая прибором мощность, Вт, не более | 30 |
| Разрешение дисплея | 800×480 |
| Количество цветов дисплея | 65536 |
| Тип сенсорной панели | резистивный |
| Количество точек автоматической статистики, не менее | 512000 |
| Длина кабеля для подключения первичного преобразователя к блоку измерения, м | 1000 |
| Возможность подключения датчика давления | да |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Нагрузочная способность реле | 7 А при 220 В |
| Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
| Дискретность изменения выходного тока, мкА | 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300 |
| Масса блока измерения, кг, не более | 1 |
| Габаритные размеры блока измерения, мм | 150х250х260 |
| Масса измерительного преобразователя влажности, кг, не более | 0,4 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -20…+50 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Рабочие условия применения первичного преобразователя: | |
| — температура воздуха, °С | -20…+40 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Рабочие условия измерительного преобразователя давления: | |
| — температура воздуха, °С | +5…50 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
Комплект поставки ИВГ-1/8-Т (7):
- ИВГ-1/X-T-YP-ZA (7) (измерительный блок)
- преобразователь ИПВТ-08-01-Д1 — от 4 до 16 шт.
- РЭ и паспорт
