Гриндометр Константа-клин
Загрузка...
Гриндометр Константа-клин предназначен для определения степени перетира лакокрасочных материалов.
Устройство

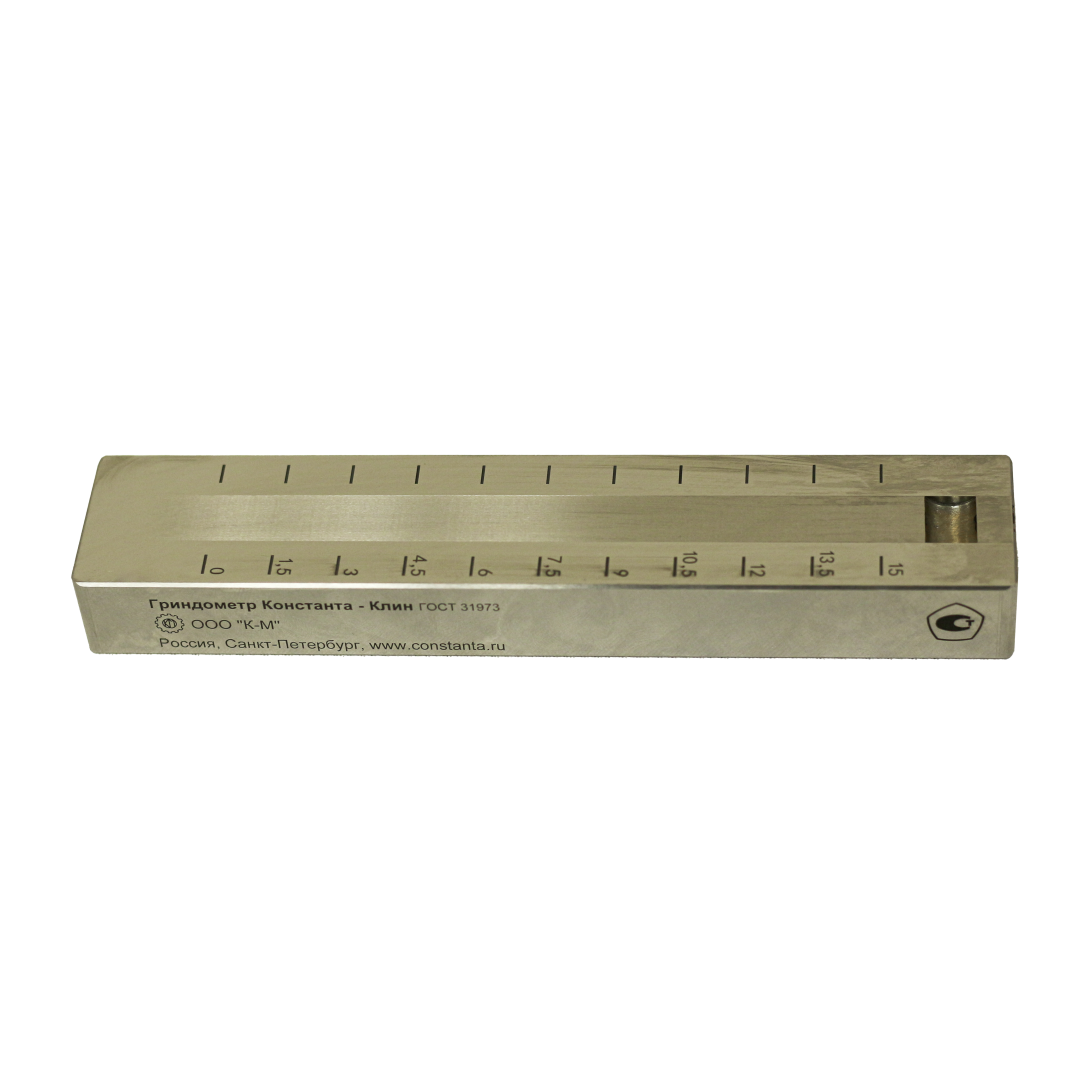

Прибор состоит из стальной измерительной плиты и скребка. На измерительной поверхности плиты вдоль нее выполнен клинообразный паз с равномерно увеличивающейся глубиной от 0 до максимального предела измерения прибора. По краям паза нанесена цифровая шкала. Глубина паза соответствует шкале прибора.
Принцип измерения
Испытуемый материал помещают в верхнюю часть шкалы и скребок перемещают по измерительной поверхности от наиболее глубокого места клина к нулю. Начиная с какого-то места, в плёнке краски становятся видны частицы сухих компонентов (выступают над поверхностью краски или оставляют продольные следы за скребком). Исходя из глубины клина в данном месте, определяется степень перетира данного материала.
Модификации прибора

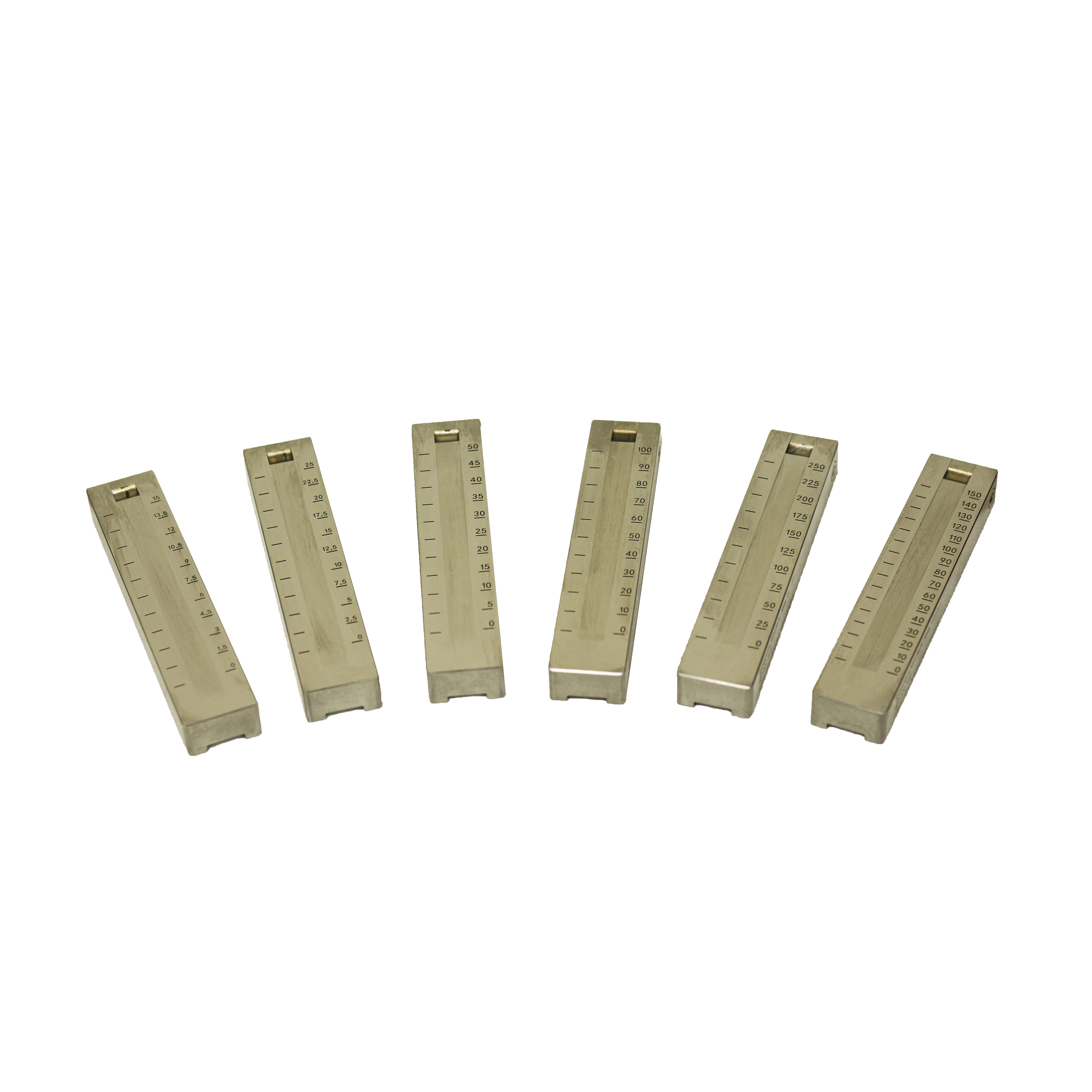

Выпускается 6 модификаций прибора в зависимости от степени перетира:
- 0-15;
- 0-25;
- 0-50;
- 0-100;
- 0-150;
- 0-250 мкм.
| Параметр | Значение | ||||
| Степень перетира, мкм | 0-15 | 0-25 | 0-50 | 0-100 | 0-150 |
| Норма степени перетира, мкм | 2,5-12,5 | 5-20 | 15-40 | 40-90 | >90 |
| Цена деления шкалы, мкм | 1,5 | 2,5 | 5,0 | 10,0 | |
| Габаритные размеры плиты (не более), мм |
180х65х25 | ||||
| Габаритные размеры скребка (не более), мкм |
70х45х7 | ||||
| Масса измерительной плиты (не более), кг |
1,1 | ||||

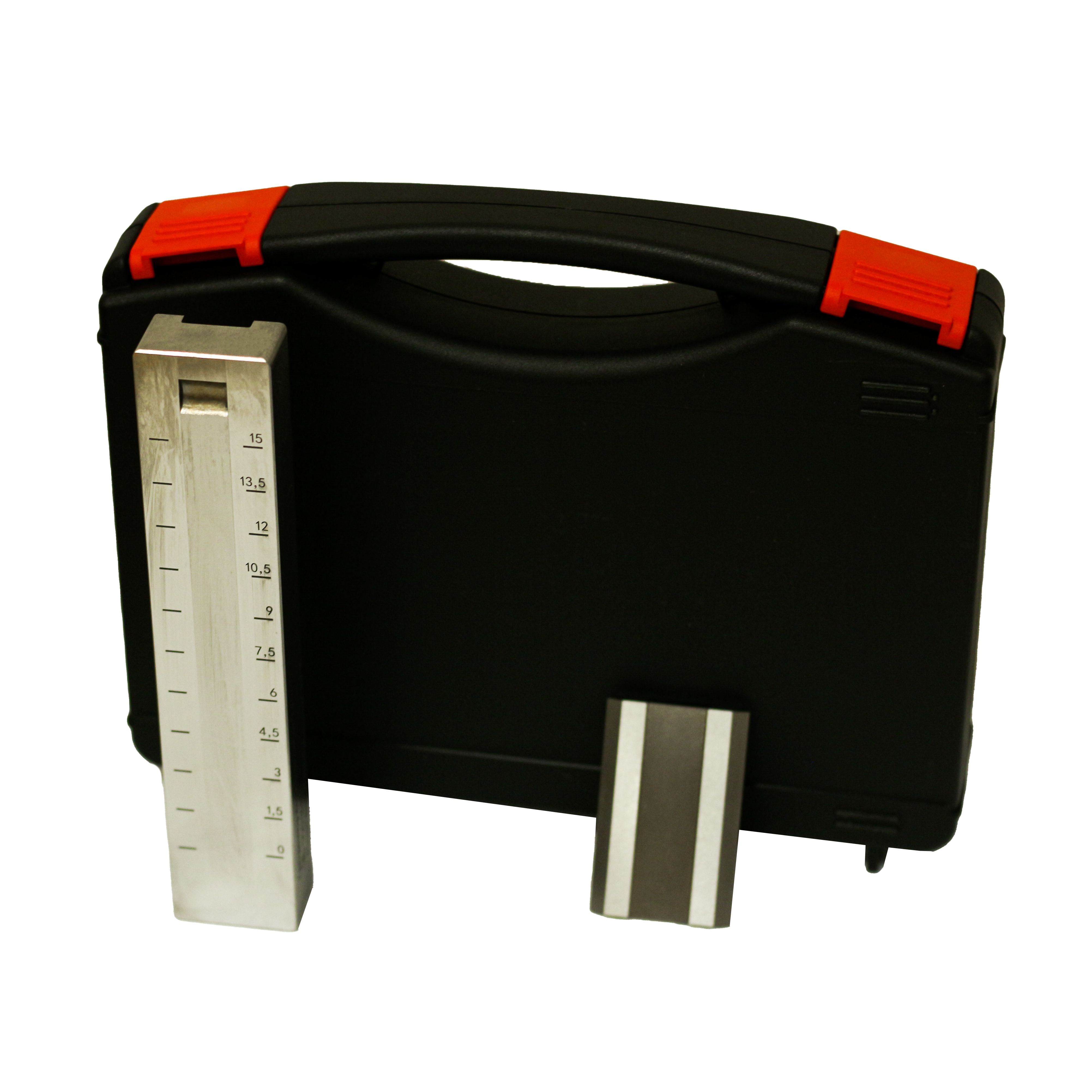

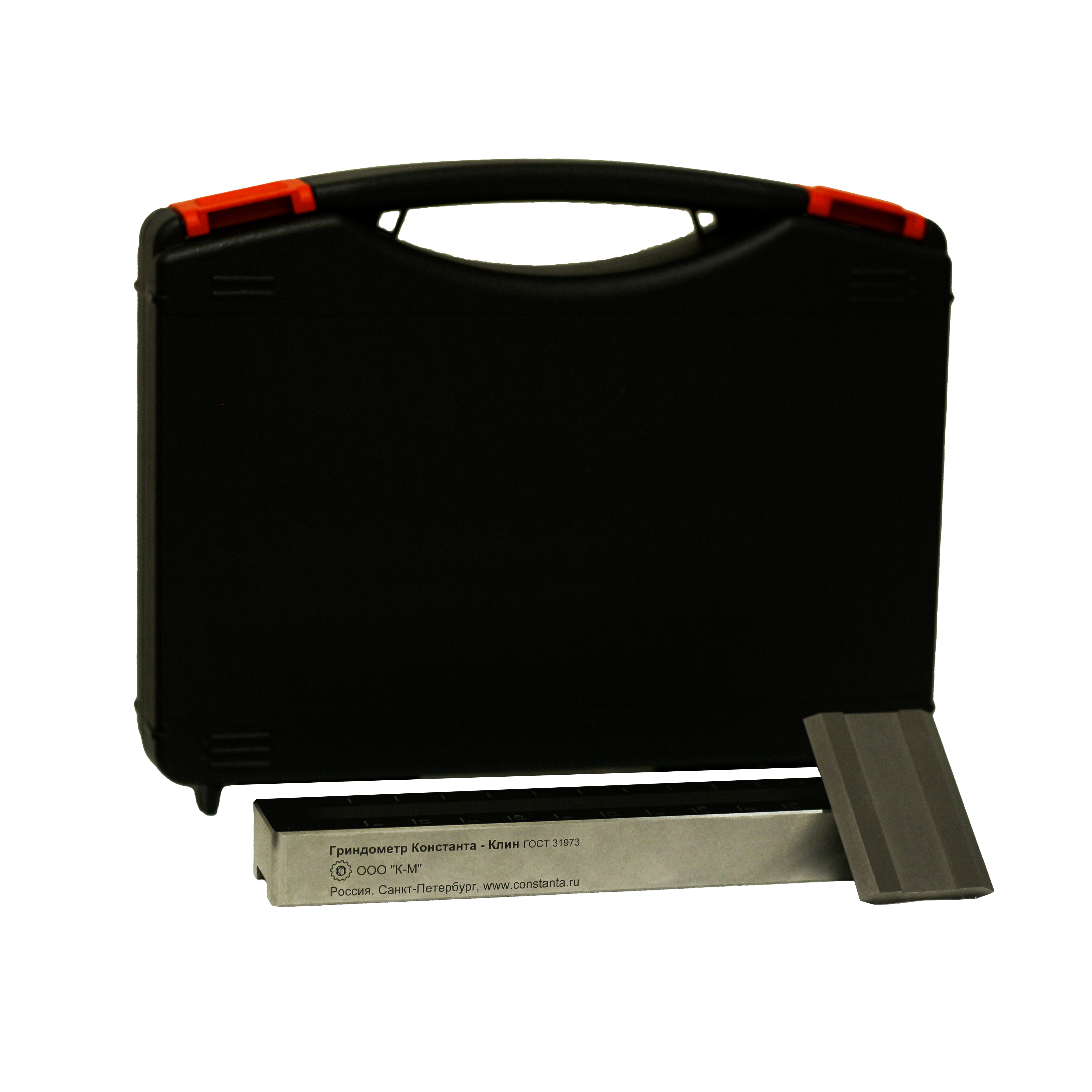

Гриндометр Константа-клин комплект поставки:
- плита;
- скребок;
- футляр;
- руководство по эксплуатации;
- свидетельство (аттестат) о поверке (только для гриндометров 0-15 и 0-25 мкм).
